曲轴箱加工用液压机床夹具结构设计

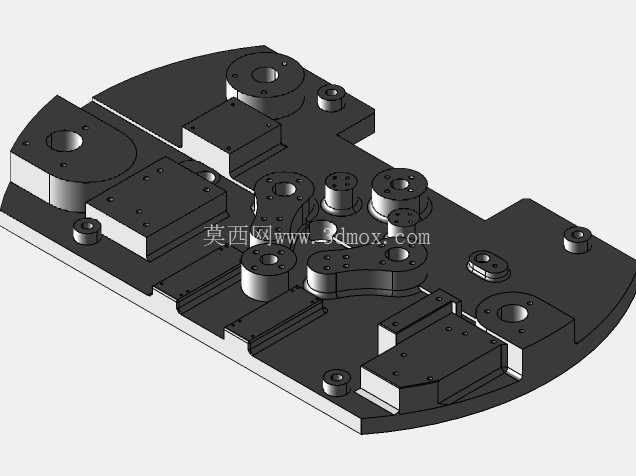

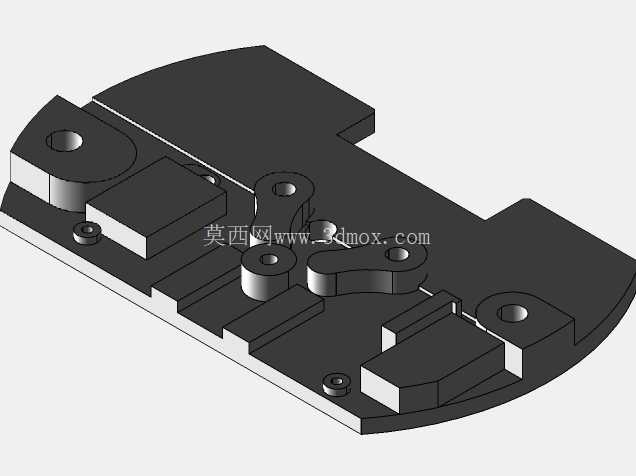

这套夹具是面向汽车动力总成零部件加工场景开发的专用工装，主要适配曲轴箱类壳体零件在数控机床上的多工序铣削、钻镗加工需求，解决传统通用夹具装夹效率低、定位一致性差的问题。在汽车零部件制造车间里，曲轴箱作为发动机核心承载构件，其安装孔位、结合面的形位公差直接影响后续发动机装配精度与运行可靠性，常规压板式装夹需要操作人员反复找正，单件装夹辅助时间占比超三成，且手动夹紧力波动容易导致薄壁壳体件装夹变形，加工后尺寸超差率居高不下。这套夹具采用底板集成式布局，整体安装边界适配常见立式加工中心的工作台T型槽间距，底板轮廓做了半圆弧与直边结合的异形设计，避开机床工作台的行程干涉区域，同时最大化利用工作台面的可用装夹空间，一次装夹可覆盖曲轴箱单侧所有加工面的加工行程，无需二次翻面找正。设计过程中优先考虑定位基准的重合度，直接选取曲轴箱毛坯的工艺凸台、主轴承孔毛坯面作为粗定位基准，配合可调整的支承钉结构，抵消毛坯铸造带来的尺寸误差，避免过定位导致的装夹翘起问题。夹紧单元全部采用液压驱动方式，在夹具底板上集成了油路通道，省去外接油管的杂乱排布，夹紧点的位置经过受力仿真验证，全部落在零件刚性较好的加强筋、凸台位置，避开薄壁易变形区域，夹紧力可根据加工工序的切削负载调整，粗加工时提供足够夹紧力抵消大切削量带来的振动，精加工时适当降低夹紧力减少零件弹性变形。夹具上还集成了多个定位销组件，其中菱形销与圆柱销配合的一面两销定位结构，在零件完成粗加工后可切换为精定位基准，保证后续工序的定位精度一致性，所有定位元件、夹紧元件都采用模块化安装方式，磨损后可快速更换，无需整体拆解夹具底板。考虑到加工过程中的铁屑排放问题，底板上预留了多个排屑缺口与斜面导屑结构，切削液可带着铁屑顺着斜面流回机床排屑器，不会在夹具表面积存导致定位面垫屑的问题，同时每个定位支承点周边都设计了容屑槽，避免铁屑卡滞影响定位精度。在实际生产验证中，这套夹具装夹单件曲轴箱的时间可压缩至半分钟以内，相比传统装夹方式效率提升四倍以上，加工后的孔位位置度、平面度公差均能稳定控制在图纸要求范围内，液压夹紧的力值稳定性也避免了人工夹紧力度不一导致的零件报废问题，同时夹具的多工位兼容设计，可通过更换少量定位元件适配同系列不同排量的曲轴箱加工，减少生产线的工装投入成本。整个夹具的元件排布充分考虑了刀具的走刀路径，所有夹紧、定位元件的高度都低于零件加工面的最低高度，加工时刀具不会与夹具发生碰撞，无需额外编写避刀程序，操作人员装夹完成后可直接调用加工程序启动加工，降低了操作门槛。
