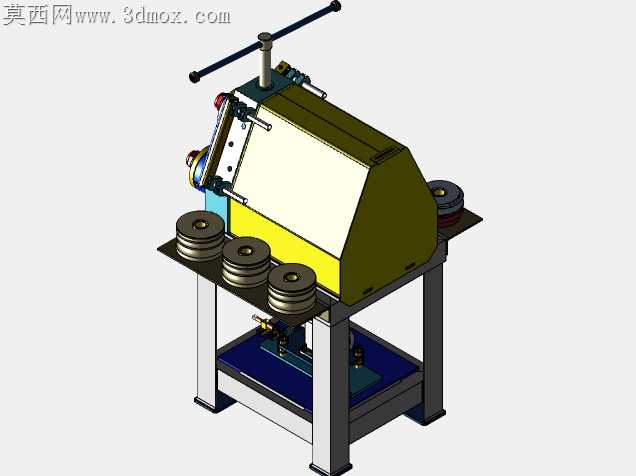

摩托车车架弯制加工用滚弯工装结构

管材弯制过程中最容易出现的截面畸变、褶皱回弹问题，始终是异形车架管件量产的核心卡点，这套滚弯结构的设计逻辑完全围绕加工适配展开，没有冗余的装饰性结构，每一处支撑臂的角度、压轮安装位的开孔位置，都对应着不同管径、不同弯曲半径管材的走料轨迹。现场加工时，长管材进料端的导向支架没有采用常见的固定式直板结构，而是做了带微调腰型孔的悬臂设计，工人更换不同壁厚的管材时，不需要整体拆卸导向座，只需要松掉固定螺栓调整导向块的前后间隙，就能避免管材进料时的偏摆蹭伤，这一点刚好解决了小批量多规格管材弯制时换型耗时久的痛点。滚弯工位的压轮安装座做了下沉式的嵌合槽，压轮轴装配时不会因为侧向受力出现轴端窜动，之前接触过的不少简易滚弯设备，压轮轴只靠单侧螺栓锁紧，弯制厚壁钢管时轴端容易翘曲，弯出来的管件弧度偏差能超过两度，后续车架焊接时根本没法对齐安装孔。这套结构的出料侧没有额外加装多余的托料架，而是在主架体的延伸臂上预留了多组安装孔位，加工短管件时可以不装托料块避免磕碰，加工两米以上的长管材时，能快速加装尼龙托块承托管材，防止管材因为自重下垂导致弯曲弧度出现塌角。架体上所有的焊接连接位都做了小尺寸的加强筋，没有用整块的厚钢板满焊，既控制了整体工装的重量，方便车间内叉车转场移位，又能避免满焊带来的焊接应力变形，毕竟滚弯作业时机架承受的是持续的交变侧向力，焊接应力集中的位置用久了很容易出现焊缝开裂。各个转动副的配合位置都预留了0.02到0.05毫米的公差间隙，既不会因为间隙过大出现压轮晃动，也不会因为间隙过小导致车间内铁屑进入后卡滞转动，日常维护时只需要在注油孔加注润滑脂就能长时间运行，不需要频繁拆解清理。固定管材定位块的安装面做了铣平处理，定位块装配后和管材进给方向的垂直度误差能控制在0.1毫米以内，弯制出来的管件端头平面度足够，后续和其他车架部件拼焊时，不需要额外打磨端头就能直接对齐装配，能减少不少后处理的工时。
