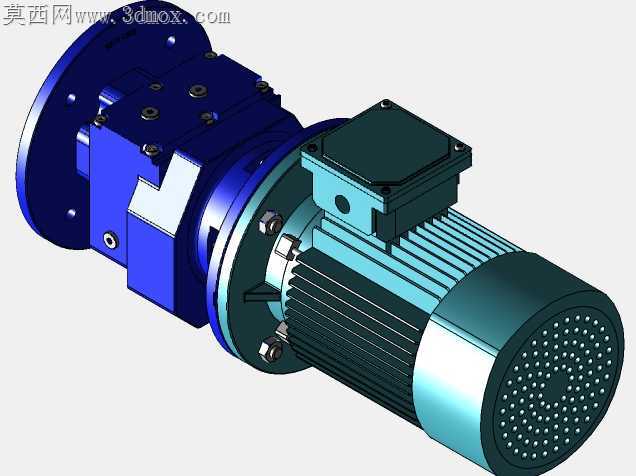

欧米茄三相感应电机配套齿轮箱结构

车间里常规75kW级感应电机直连负载时，常遇到启动扭矩冲击过大、输出转速与负载工况不匹配的问题，这款配套OH 80M-40规格75kW欧米茄三相感应电机的齿轮箱，从加工适配视角做了全链路的细节考量。箱体结合面没有做整面的精铣要求，只在轴承孔位周边、密封胶条敷设区域预留0.2mm的精磨余量，非配合面保留铸造后的喷砂原始纹理，既减少了数控加工的走刀时长，也避免了大面积精加工带来的平面度形变隐患——毕竟大尺寸铸件整面铣削后，应力释放带来的翘曲往往会导致密封面渗油，这种分区加工的取舍，能把箱体合箱后的渗漏概率压到极低。箱体内壁的润滑油导流槽没有做突兀的直角转折，槽边全部留了R1.5的铸造圆角，后续清砂工序不用特意打磨边角，也不会出现应力集中导致的槽体开裂，齿轮啮合甩出的润滑油能顺着平缓的槽壁回流到油池，不会在拐角处形成积油死角。轴承安装位的台阶孔做了微米级的公差带收窄，孔口处加工了15度的导入倒角，压装轴承时不用额外做导向工装，轴承能顺着倒角平稳滑入配合位，不会出现偏斜导致的轴承内圈拉伤、运行异响的问题。箱体上的电机连接法兰止口，特意做了比电机输出端止口大0.03mm的间隙配合公差，现场对接电机时不用反复撬拨调整，对准螺栓孔就能顺利合装，同时止口端面预留了0.1mm的密封垫安装空间，不会因为垫片压缩量不足出现连接面松动。箱盖的观察窗位置没有选在齿轮正上方，而是偏移了12度的角度，日常巡检时不用拆开箱盖，就能透过观察窗看到齿轮啮合的接触斑点、润滑油的油位高度，也不会被齿轮高速运转甩出的油雾糊住观察窗玻璃。箱体底部的放油螺塞位置做了1:50的倾斜底面，换油时旧油能顺着倾斜面完全排空，不会在箱底残留沉积的金属磨屑，新油注入后不会被残留的旧油污染，能延长齿轮和轴承的润滑寿命。所有连接螺栓的过孔都做了沉头锪平，螺栓拧紧时不会因为铸件表面的凹凸不平出现偏载，螺栓预紧力能均匀作用在结合面上，不会出现局部压合不紧的渗漏点。箱体外侧的散热筋没有做等厚设计，靠近轴承发热区的筋条厚度比远端厚2mm，热量能顺着更厚的筋条快速传导到空气中，不用额外加装冷却辅件就能满足满负荷运行的散热需求，也减少了外部附件带来的装配工序。
