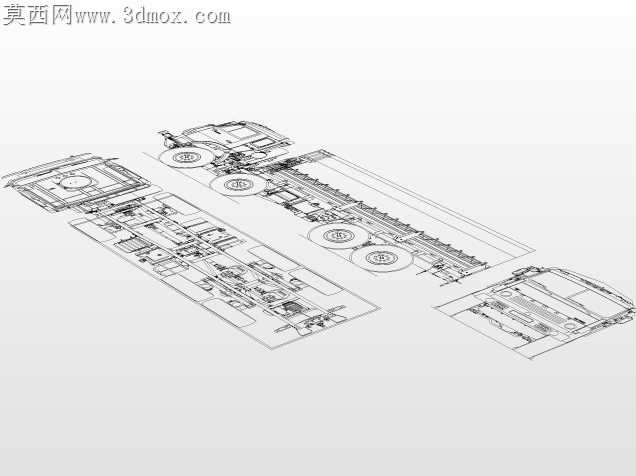

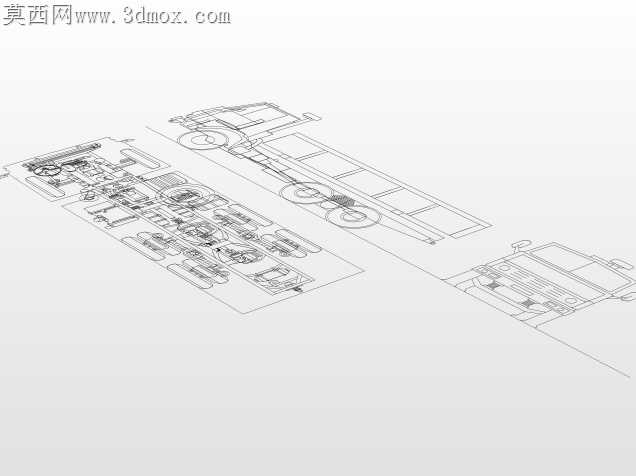

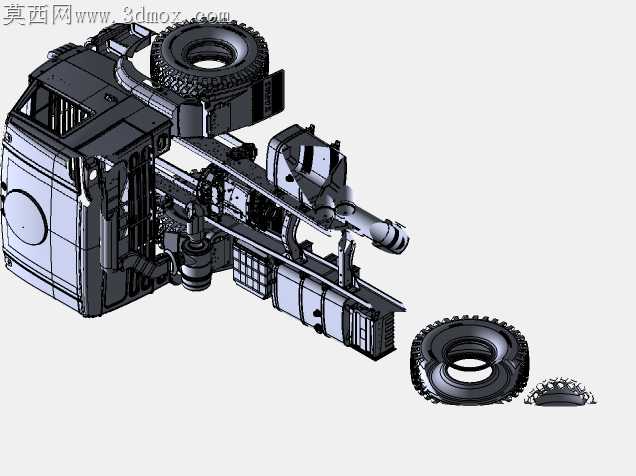

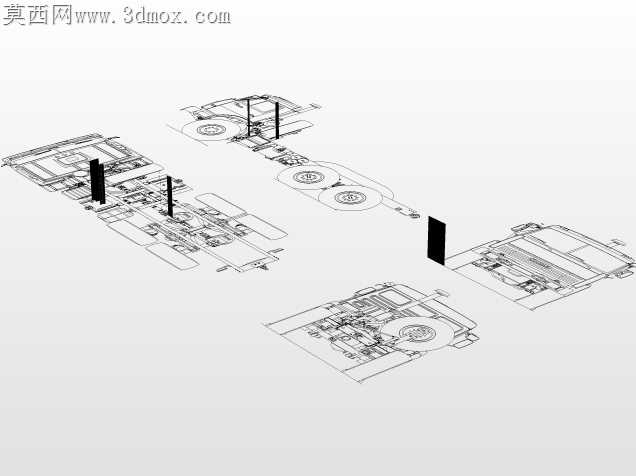

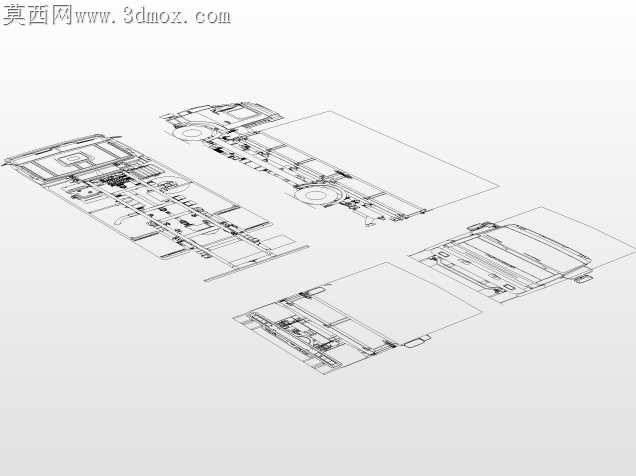

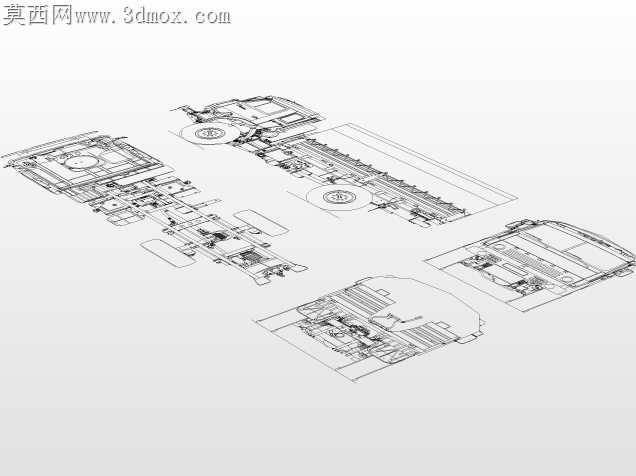

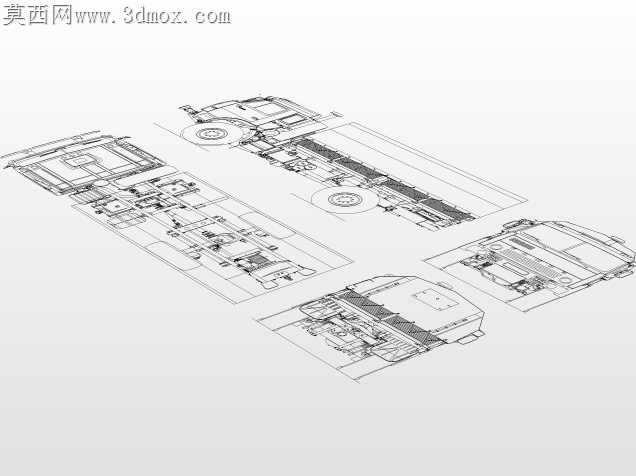

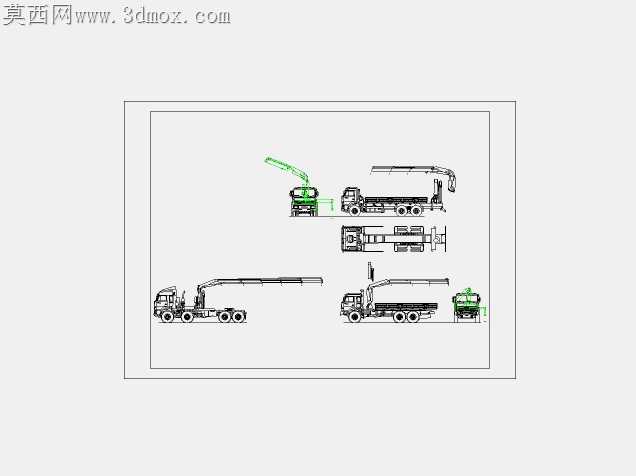

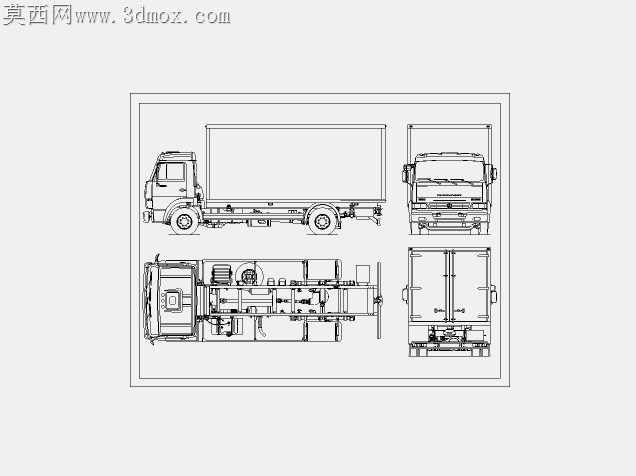

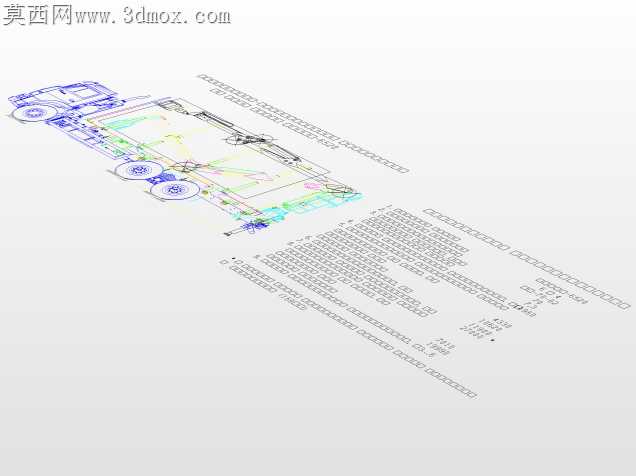

重型卡车底盘及驾驶室爆炸拆解结构

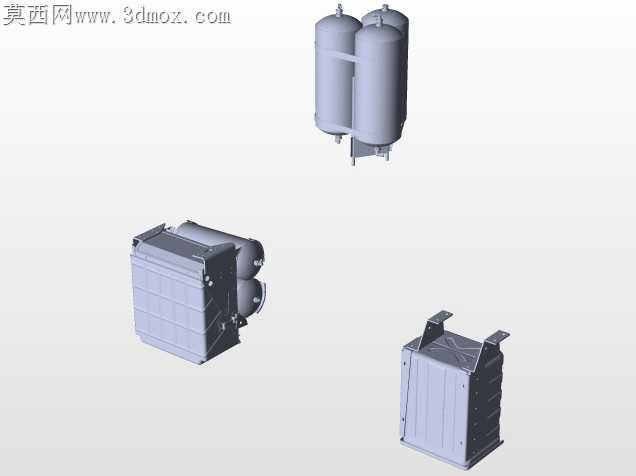

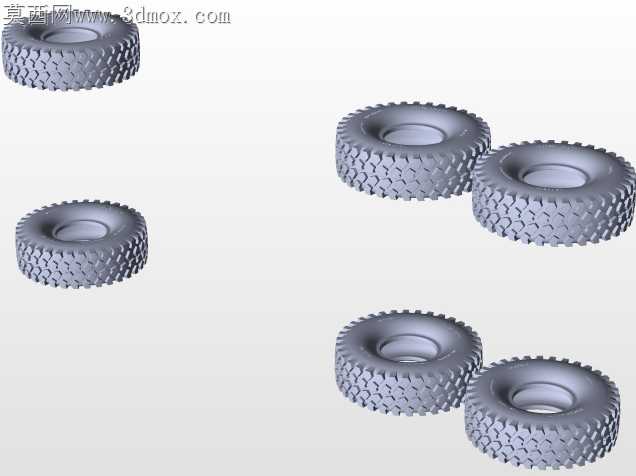

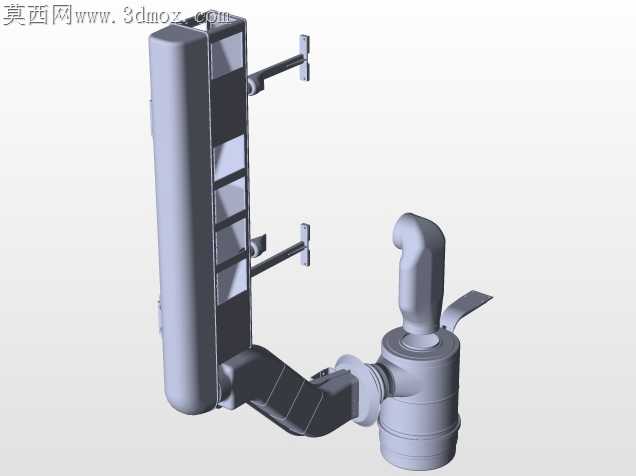

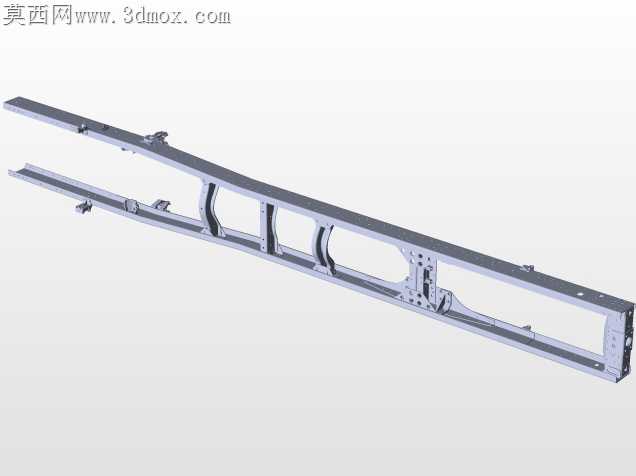

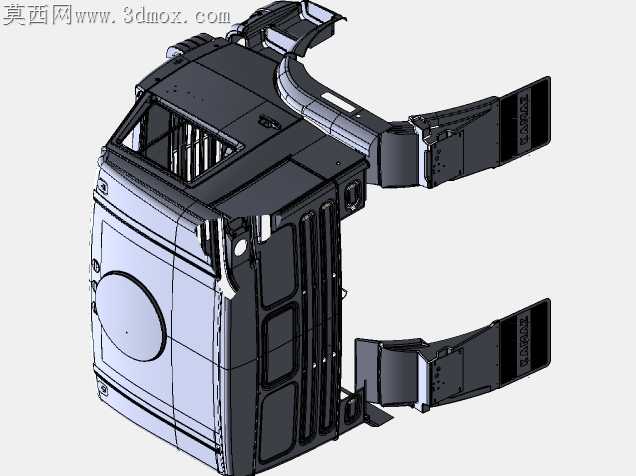

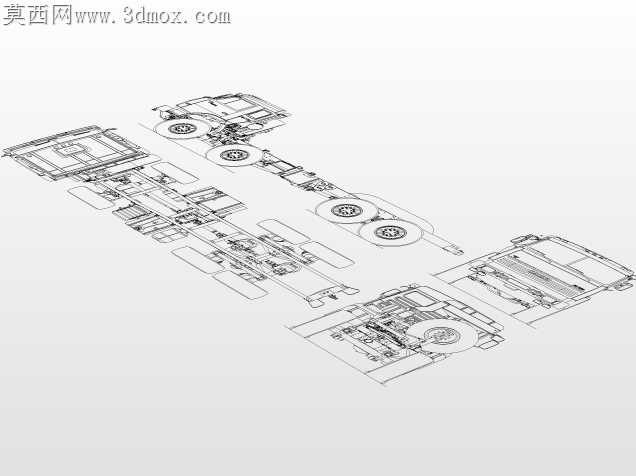

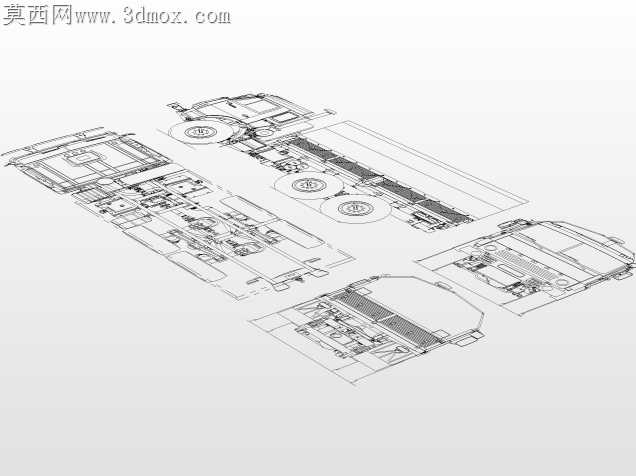

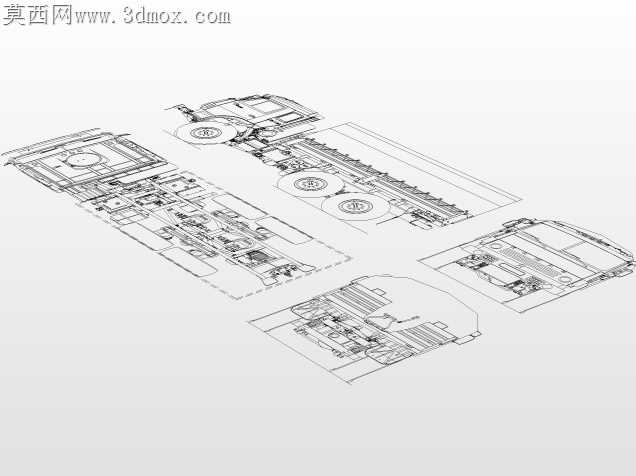

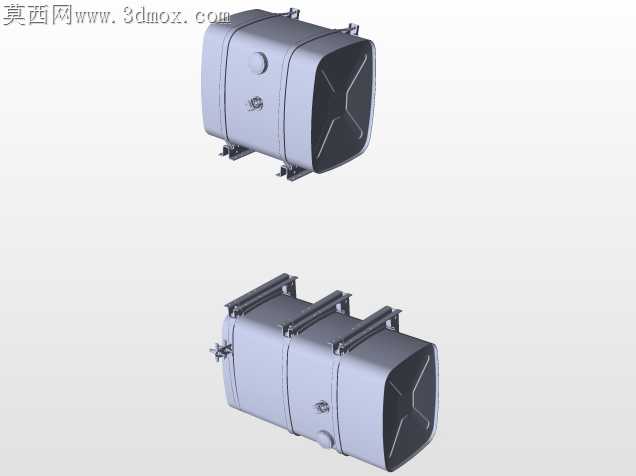

重卡底盘装配现场最常出现的干涉问题，往往出现在管线与车架纵梁的间隙预留、轮胎跳动时与翼子板的动态余量、动力总成悬置的对位偏差上，这套拆解结构把所有易出现装配冲突的部位完全暴露，能直接对应线下总装工位的公差调整需求。车架纵梁上的安装孔位做了分层排布，没有把气路、电路、油路的固定座混在同一截面，避免现场布线时多束管线交叉挤压，长期颠簸后出现磨破漏油漏气的隐患。单独拆分出来的轮胎组件，能清晰看到胎面花纹的块状结构与轮辋的配合止口，轮辋边缘的倒角设计刚好适配装配线上的气动扳手操作空间，不会出现套筒卡滞无法打紧螺栓的问题。驾驶室悬置的连接点做了浮动余量预留，对应车架上的安装座不是刚性硬连接，能过滤非铺装路面传递到驾驶室的高频振动，拆解状态下能直接看到悬置胶垫的压缩量预留空间，不会出现装配后胶垫压死失去减震效果的问题。底盘上的储气筒、蓄电池架的安装支架都做了翻边强化，没有采用单薄的平板折弯结构，能承受重卡常年行驶在工地、矿区的持续颠簸，避免支架焊缝开裂脱落。排气系统的吊挂点位置避开了车架的应力集中区，没有布置在纵梁的冲孔密集区域，防止长期排气振动带动纵梁局部出现疲劳裂纹。单独拆分的轮胎部件还展示了胎面与胎侧的厚度差，对应不同部位的橡胶材质配比差异，胎侧更柔韧能缓冲路面冲击，胎面更耐磨应对长距离行驶的磨损。车架尾部的牵引座安装面做了平面度强化，对应不同挂车的牵引销对接公差，不会出现挂接时卡滞、行驶中牵引销异常磨损的问题。所有部件的拆解顺序完全对应线下总装的工位排布，从车架预装到动力总成吊装，再到管线布设、驾驶室扣合、轮胎安装，每一步的对位基准都能在模型上找到对应的定位特征，不用反复核对二维图纸的尺寸链，就能提前预判装配时可能出现的对位偏差，减少线下试装的返工成本。
