双梁桥式起重吊运小车成套结构

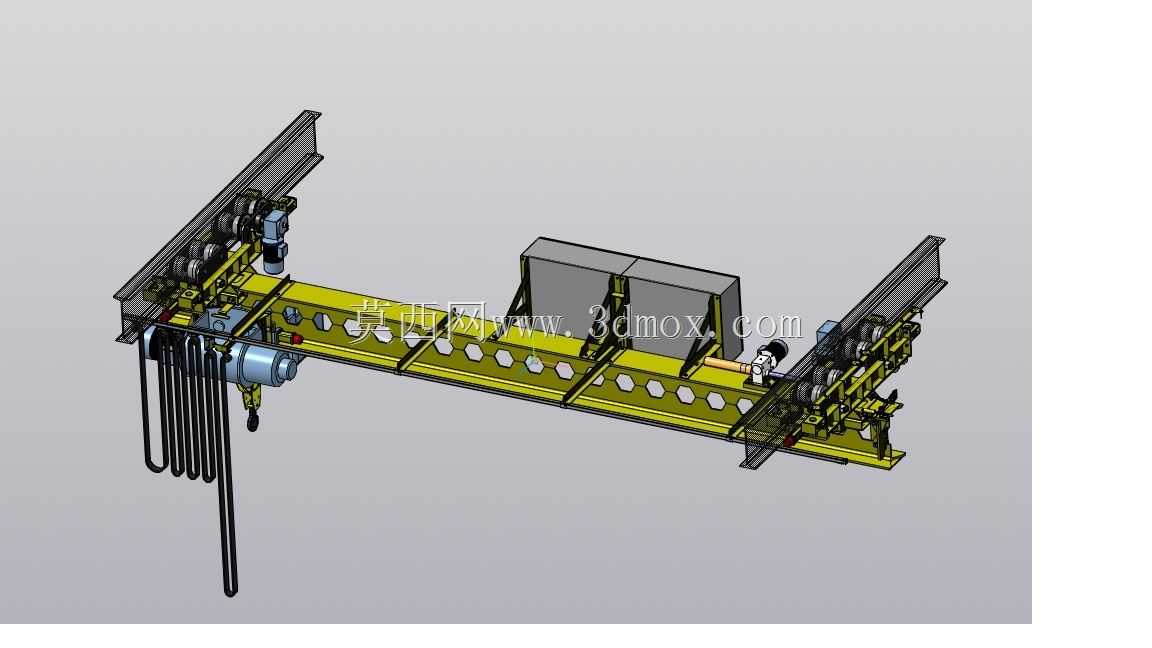

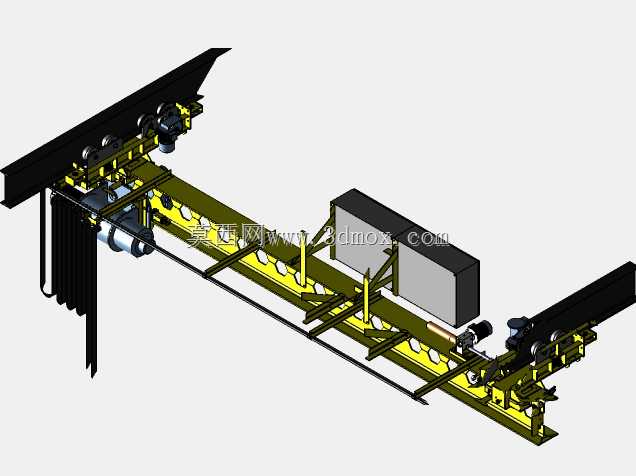

　　该套三维结构呈现的是搭载在双梁桥式起重机轨道上的起重吊运小车总成，整体横跨两根平行铺设的起重机主梁轨道，是车间厂房内完成重型工件跨工位转运、重型物料上下料、装配工位重型部件吊装的核心执行机构，广泛应用于重型机加工车间、冶金装配厂房、仓储重型库区的固定跨距吊运场景。整套机构的核心承载基体为长跨度焊接箱型主梁架，架体沿长度方向均匀开设多组六边形减重孔，在保证主梁抗弯截面模量、控制满载下挠变形量的前提下，尽可能降低小车自身自重，减少行走轮组对厂房主梁轨道的压载。架体两端对称布置四组行走轮箱，轮组踏面与厂房预设的起重机方轨顶面贴合，轮侧配套导向挡边，避免小车沿轨道纵向行走时出现脱轨、偏磨卡滞问题，轮组输入端连接驱动减速电机，

　　可带动整台小车沿厂房跨度方向平稳往复移动。主梁架下方悬挂配置环链电动葫芦总成，葫芦本体可沿主梁下翼缘的横向轨道完成跨距方向的微调移动，吊钩组通过多股起重链条与葫芦卷扬机构连接，吊钩下方可挂载吊具、重型工件，配合小车的纵向行走、葫芦的横向移动与吊钩的垂直升降，三个维度的运动组合即可覆盖两根主梁之间整个矩形作业区间内所有点位的吊运需求。架体上还集成布置了电气控制箱、行程限位挡块、线缆拖链与安全防护栏杆，控制箱体采用封闭钣金结构，可容纳行走驱动、葫芦卷扬的控制元器件，拖链沿架体侧边排布，随小车行走同步弯折收拢，避免动力线缆拖拽磨损，端部限位件可在小车行至轨道两端极限位置时触发行程开关，切断行走动力实现硬限位防护。从安装边界来看，

　　整套小车的总宽度需与两根厂房主梁的轨道内侧间距匹配，两端行走轮的轮距预留足够的轨道侧向间隙，架体下方最低点与厂房地面作业区间预留安全吊运高度，葫芦吊钩的下极限位置需满足工件从地面吊运至机床工作台面的行程要求，架体上方最高点与厂房屋架下沿保留安全避让距离，避免运行时发生结构干涉。整套结构的受力路径清晰：工件载荷通过吊钩、链条传递至电动葫芦，再由葫芦行走轮传递到小车主梁，最终通过两端四组行走轮均匀分散到两侧厂房主梁轨道上，各铰接、连接位置的补强筋板都对应载荷方向布置，长期满载工况下的结构刚度与运行稳定性都经过匹配校核。
