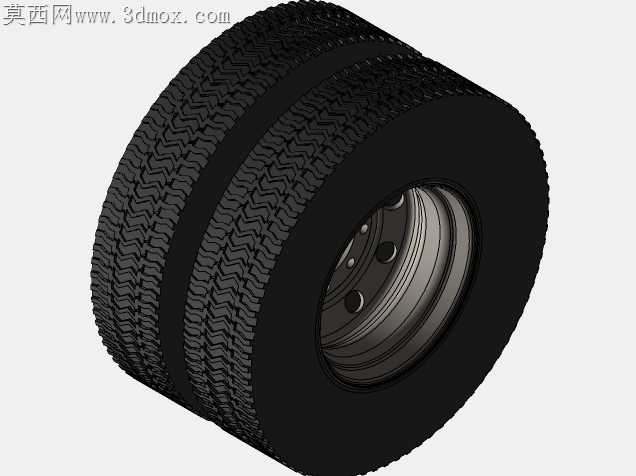

重载商用车带胎轮毂结构三维数模

重载货运场景下，车轮长期承受交变载荷、路面冲击与制动热负荷，轮辋与轮胎的配合公差、螺栓孔位的同轴度偏差，很容易引发轮胎偏磨、螺栓断裂甚至爆胎风险，这套车轮数模在结构设计阶段就把这些现场工况的痛点纳入了考量。轮胎胎面的块状交错花纹做了等距偏移处理，花纹沟底预留了0.8mm的应力释放圆角，避免碎石嵌入后割伤胎体基部胶，花纹块的侧壁做了3°的拔模斜度，既匹配橡胶硫化脱模的加工要求，也能在轮胎滚动时减少花纹块的蠕动变形，降低高速行驶下的胎面生热。轮辐上的螺栓孔采用了沉孔与直孔分段设计，沉孔深度刚好覆盖轮毂螺栓的头部厚度，装配时螺栓端面能完全贴合沉孔端面，不会出现螺栓偏斜导致的预紧力不均，相邻螺栓孔的位置度公差控制在0.1mm以内，即便在维修时反复拆装，也能保证轮辐与轮毂的同轴度，减少车轮转动时的径向跳动。轮辋的胎圈座位置做了15°的锥面设计，锥面的表面粗糙度要求控制在Ra1.6以内，和轮胎胎圈的硬橡胶层能形成足够的静摩擦力，避免重载起步或者紧急制动时轮胎和轮辋发生相对滑转，轮辋的气门嘴孔位置特意避开了轮辐的加强筋区域，不会因为应力集中导致孔位周边出现疲劳裂纹。轮胎内部的胎体帘线层在数模里做了分层示意，和轮辋配合的胎圈位置内置了钢丝圈结构，数模里还原了钢丝圈的缠绕排布方式，能直观看到胎圈和轮辋锥面的贴合区域，在做装配仿真时可以直接提取配合面的接触应力数据，验证不同充气压力下的胎圈密封性能。轮辐表面的散热孔采用了长圆形的流线型设计，车辆行驶时气流能顺着孔型穿过轮辐，带走制动鼓传递过来的热量，避免轮辋温度过高导致轮胎橡胶老化加速，散热孔的边缘做了翻边处理，既提升了轮辐的整体结构刚度，也能减少气流穿过时的风噪。这套数模没有做过度的外观修饰，所有结构细节都对应实际生产加工的工艺要求，不管是做轮辋的冲压成型仿真，还是轮胎的装配干涉检查，都能直接提取特征使用，不需要再做额外的结构补全。
