三丰200mm量程垂直式数显光栅尺

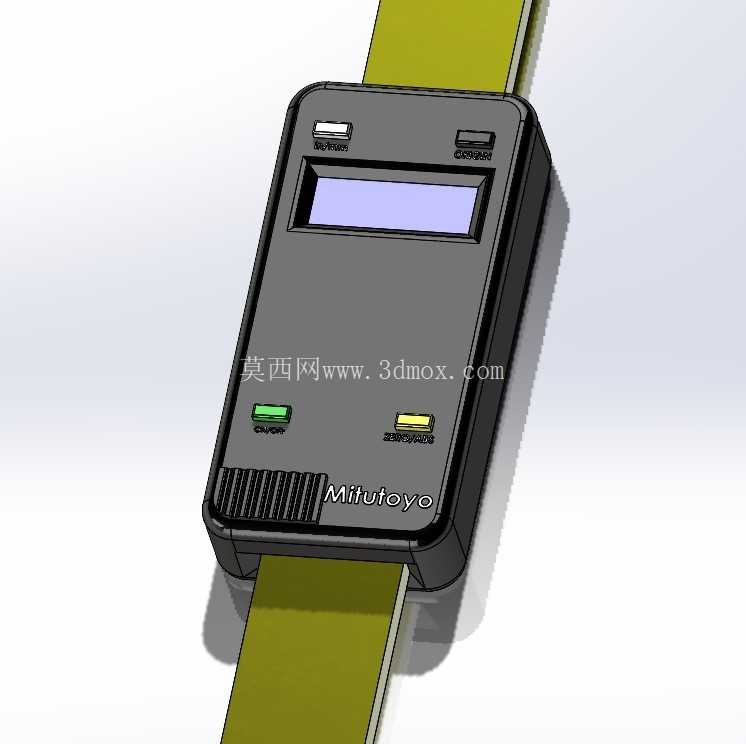

在精密机加工、模具装配、自动化设备位移校准这类对位置精度要求达到微米级的场景里，光栅尺是闭环反馈系统里不可或缺的核心检测元件，这款垂直安装的200mm量程数显光栅尺，正是针对小行程垂直方向位移测量需求做的结构还原。日常做设备改造或者工装设计的时候，经常会遇到Z轴方向空间局促，常规卧式安装的光栅尺会和周边走线、拖链、防护钣金产生干涉的情况，这种垂直排布的尺身结构，能把安装占用的水平空间压缩到最小，读数头直接和滑动部件做刚性连接，不需要额外做L型转接支架，既减少了转接带来的安装累计误差，也能避免支架长期受往复振动出现松动偏移的问题。从功能层面来说，这款光栅尺的核心作用是把垂直方向的直线位移量转化为可读的数字信号，不管是装在小型冲床的滑块行程位置检测工位，还是装在电火花机床的主轴进给端，亦或是用在实验室的高度校准台架上，都能实时反馈当前的位置数值，替代传统的机械式百分表做连续位移跟踪，不会出现机械表针回程差带来的读数偏差。做这款模型的结构设计时，首先要考虑的是安装边界的匹配性：尺身总长度要覆盖200mm的有效量程，两端预留出固定安装的孔位空间，读数头的滑动行程要做硬限位设计，避免超程滑动导致内部光栅玻璃条磕碰碎裂；外壳部分做了圆角过渡处理，没有尖锐的棱角，既避免安装时划伤操作人员，也能减少车间内切削液、金属粉尘在边角位置的堆积；正面的数显窗口做了内凹设计，比外壳平面低1.2mm，日常搬运或者安装时即使有工具擦过表面，也不会直接刮花显示窗的透明防护板；窗口下方的两个功能按键，分别做了绿、黄两色的区分，绿色按键对应数值清零，黄色按键对应单位切换，操作时不需要低头仔细看按键标识，靠颜色就能快速区分功能，减少调试时的误操作概率。尺身侧面的光栅条出口位置做了密封胶条的安装槽，实际生产中这个位置会嵌入耐油橡胶密封条，读数头滑动的时候胶条能始终贴住尺身开口缝隙，阻止车间里的切削液雾、金属细屑进入尺腔内部，避免光栅刻线被污染导致读数跳数。底部的出线位置做了应力释放结构，电缆线从读数头尾部引出的时候有一段橡胶护套，即使设备往复运动时电缆被反复弯折，也不会在根部出现线芯断裂的问题。很多刚接触设备改造的工程师选光栅尺的时候，经常只看有效量程参数，忽略安装方向和外形尺寸的匹配，比如在垂直安装工位选了卧式出线的型号，结果电缆出线方向刚好对着设备的立柱钣金，强行掰弯电缆会导致护套过早老化，而这款垂直结构的光栅尺，出线方向顺着尺身轴向，安装时只需要在固定面打两个对应孔距的螺纹孔，把尺身靠紧定位基准面锁紧，再把读数头和运动部件连接，调整好滑动间隙就能完成安装，不需要额外做安装位的二次加工。另外这款光栅尺的外壳壁厚做了均匀的2mm设计，既保证了整体刚性，安装锁紧时不会因为螺丝拉力导致尺身变形，也不会因为壁厚过大增加不必要的重量，在一些对移动部件重量敏感的高精度滑台上，轻量化的尺身不会给滑台增加额外的负载，避免影响伺服电机的动态响应特性。数显模块的电路板安装位在外壳内部做了独立的固定柱，和光栅条的安装腔做了物理分隔，即使车间环境湿度偏大，电路板产生的轻微凝露也不会流到光栅刻线表面，降低故障概率。在做冲压模具的高度调试场景里，把这款光栅尺装在上模座和下模座之间，就能实时显示模具的闭合高度，不需要每次合模后塞尺测量，调试效率能提升不少；在小型非标自动化设备的点胶、压装工位，垂直安装的光栅尺能实时反馈压头的下压位置，配合控制系统实现精确的位置控制，保证压装深度的一致性。
