带法兰面开槽城堡六角锁紧螺母结构

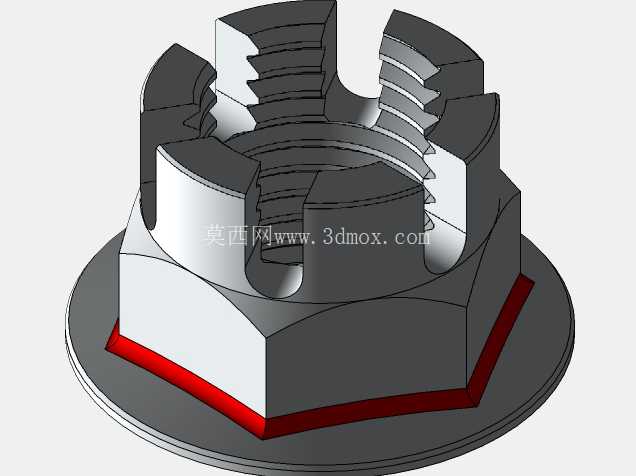

在商用车底盘行走机构、工程机械铰接点位、重型设备振动工况的连接副设计中，普通六角螺母的防松可靠性往往难以满足长周期服役要求，这类带法兰面的城堡式开槽螺母，正是针对高振动、需可靠防松的连接场景开发的专用紧固件。从结构设计逻辑来看，该螺母在标准六角法兰螺母的基础上，将上端螺纹段延伸后均匀铣出六道径向通槽，槽口深度贯穿上端3-4个螺距的螺纹牙型，形成类似城堡城垛的分段式上端结构，这种结构并非为了造型辨识度，而是为了配合螺杆端部的径向销孔使用：螺母按规定预紧力矩拧紧至贴合法兰安装面后，转动螺母让其中一道槽口与螺杆上的径向销孔完全对正，穿入开口销并掰开销脚即可实现螺母与螺杆的机械锁止，完全规避了螺纹副在交变振动下出现的自松退风险，相比尼龙圈防松、弹垫防松等依靠摩擦力的防松形式，这种机械锁止结构不会因为温度交变、油脂浸润、振动疲劳出现防松失效，在商用车转向节连接、传动轴万向节固定、挖掘机斗杆铰接点这类安全级连接点位，是不可替代的紧固件选型方案。

从安装边界与尺寸适配逻辑来看，该螺母下端集成的一体式法兰面相比普通六角螺母增大了与被连接件的接触面积，一方面可以降低螺母拧紧时对被连接件表面的压应力，避免软质连接件表面出现压溃凹陷，另一方面法兰面自带的支撑面无需额外加装平垫，减少了装配环节的零件数量，也避免了平垫窜动带来的预紧力损失。六角主体的对边尺寸遵循标准公制紧固件的公差规范，可适配常规规格的套筒、开口扳手进行拧紧作业，不需要定制专用工装，现场装配与后期维护的通用性较强。上端的开槽宽度与深度按照对应螺纹规格的开口销尺寸匹配设计，槽口边缘做了微小的倒角处理，既可以避免穿开口销时被锐边刮手，也能在对正销孔时给销子提供导入导向，降低野外维修场景下的装配难度。

从实际使用的工况适配性来看，这类螺母的螺纹精度通常选用6H级中等公差，可适配对应规格的6g级外螺纹螺杆，螺纹段的有效啮合长度比同规格普通六角螺母增加15%左右，即使在承受轴向冲击载荷时，螺纹牙的受力分布也更均匀，不会出现前几牙应力集中导致的滑牙失效。法兰面与六角主体的过渡位置做了圆角强化处理，避免热处理时出现应力集中开裂，同时在承受大预紧力时，过渡位置不会因为应力突变出现断裂。需要注意的是，这类螺母在装配时不能通过过度拧紧来强行对正销孔，否则会导致预紧力超出设计值，拉长螺杆甚至造成螺杆断裂，正确的操作是拧紧至规定力矩后，向拧松方向微调螺母至最近的槽位对正销孔，再穿入开口销锁止，这也是结构设计时预留槽位间距的核心考量——保证在标准预紧力区间内，必然存在一个槽位可以与螺杆销孔对正，不需要额外加工销孔或者强行超拧螺母。

在三维建模过程中，这类零件的建模重点在于开槽位置与螺纹起始点的相位关系，以及法兰面的平面度公差设定，若槽位与螺纹的相位偏差过大，会导致实际装配时出现预紧力达标但槽口无法对正销孔的问题；法兰面的平面度需要控制在0.1mm以内，避免拧紧后出现支撑面贴合不良，导致预紧力虚标。此外，六角棱边的倒角、槽口的去毛刺特征都需要在模型中完整体现，这些细节特征直接影响后续零件加工的工艺性，若遗漏倒角特征，数控加工时会在棱边产生残留毛刺，后期去毛刺工序会增加额外的加工成本，也可能导致装配时毛刺脱落进入设备运动副造成磨损。
