道路施工警示用带提手交通锥结构设计

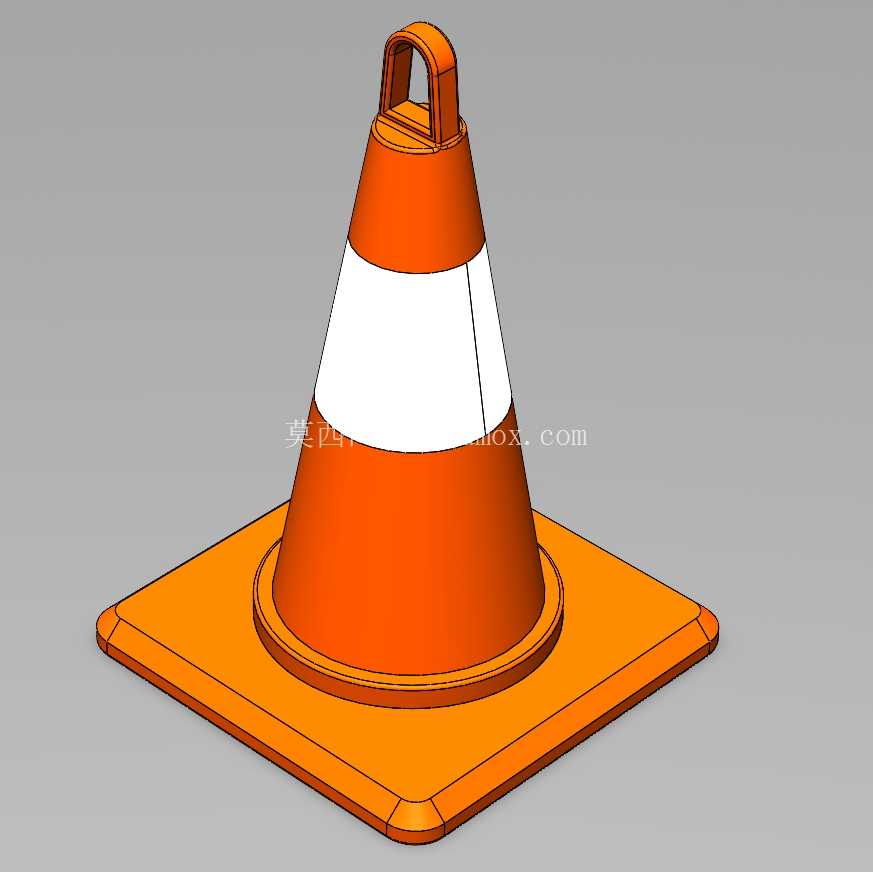

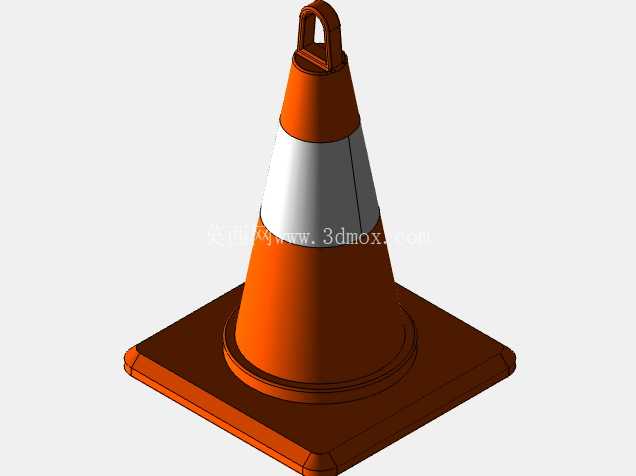

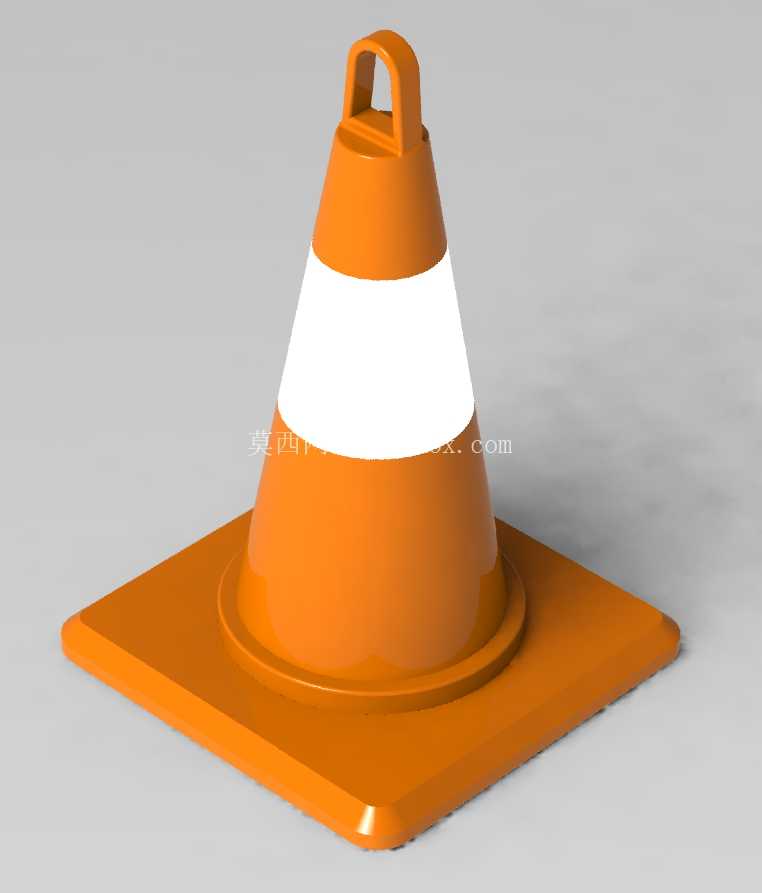

日常道路养护作业、临时交通管制、突发事故现场隔离场景中，交通锥是最常用的临时警示隔离设施，这款带顶部提手的交通锥，在结构设计上充分考虑了一线作业人员的搬运、布设、收纳全流程使用需求，区别于传统无提手的锥桶结构，顶部一体化成型的拱形提手，可让作业人员单手提拿移动，单次搬运可携带3-4个锥桶，大幅提升临时布控的作业效率，尤其在高速路段应急布控、市政道路快速抢修这类对布设速度要求高的场景下，提手结构的实用性非常突出。

从结构功能来看，锥身采用上窄下宽的圆锥台结构，锥身中部设置一圈环形白色反光带安装位，可粘贴高反光等级的反光膜，在夜间车灯照射下可形成300米以上的可视距离，给过往驾驶员预留充足的反应避让距离；锥身底部采用方形加厚底座设计，底座四个边角做了圆弧过渡处理，避免布设过程中边角磕碰造成人员受伤，同时方形底座相比圆形底座拥有更大的接地面积，在4-5级侧风环境下可保持稳定直立，不会被轻易吹倒移位，底座与锥身采用嵌套式连接结构，锥身底部的环形凸台嵌入底座的环形凹槽内，配合卡扣结构实现无紧固件装配，生产组装效率更高，同时损坏后可单独更换锥身或底座部件，降低后期维护更换成本。

设计过程中首先确定的是安装边界尺寸，底座整体外轮廓控制在380mm×380mm范围内，锥身总高度为700mm，属于道路临时警示常用的中号锥桶规格，既不会因为高度过低导致可视距离不足，也不会因为高度过高导致收纳时占用过多仓储空间；锥身壁厚设计为4mm，采用高密度聚乙烯材质一体注塑成型，锥身表面做了细微的防滑纹理处理，搬运时不易打滑，同时可减少表面划痕的产生，延长户外使用寿命；顶部提手的内孔尺寸按照成年人手掌宽度设计，净空高度为80mm，佩戴劳保手套时也可顺利穿入提拿，提手与锥身顶部采用圆弧过渡连接，避免应力集中导致提手部位断裂，经过反复受力校核，提手部位可承受15kg的竖向拉力，满足日常搬运、拖拽的使用强度要求。

实际使用场景中，这类交通锥除了道路施工、事故隔离外，还可用于停车场临时车位规划、驾校训练场地路线标识、大型活动现场人流隔离引导等场景，方形底座的设计可让多个锥桶堆叠收纳时对齐更规整，堆叠后锥身之间的间隙控制在5mm以内，10个锥桶堆叠后的总高度仅为1.1米，仓储和运输时的空间利用率更高；锥身的橙色主体色符合交通安全设施的色彩规范，与中部白色反光带形成强烈的色彩对比，白天可视距离也可达到200米以上，无需额外加装警示灯即可满足常规场景的警示需求；底座边缘做了15度的斜角过渡，车辆轮胎碾压过后可自动回弹复位，不会因为轻微碾压就出现底座碎裂、锥身变形的问题，相比传统橡胶底座的锥桶，这款全塑结构的交通锥重量更轻，整体重量控制在2.5kg左右，作业人员长时间搬运也不会产生过度的体力消耗，同时耐候性更强，在-20℃到60℃的环境温度范围内均可正常使用，不会出现低温脆裂、高温软化变形的问题，适配国内大部分地区的户外使用环境。

建模过程中对锥身的拔模角度做了精准控制，整体拔模角度设置为1.5度，既满足注塑生产的脱模要求，也不会因为拔模角度过大导致锥身上下直径差超出规范要求，底座底部设置了6条径向的防滑筋条，与地面接触时可增加摩擦力，在光滑的沥青路面、瓷砖地面上都不会出现轻易滑动的情况；反光带安装位设计了深度0.2mm的环形凹槽，反光膜粘贴后不会因为边缘起翘导致脱落，凹槽的上下边缘做了圆角处理，粘贴反光膜时可自动对齐，降低人工粘贴的操作难度，提升生产组装的一致性。
