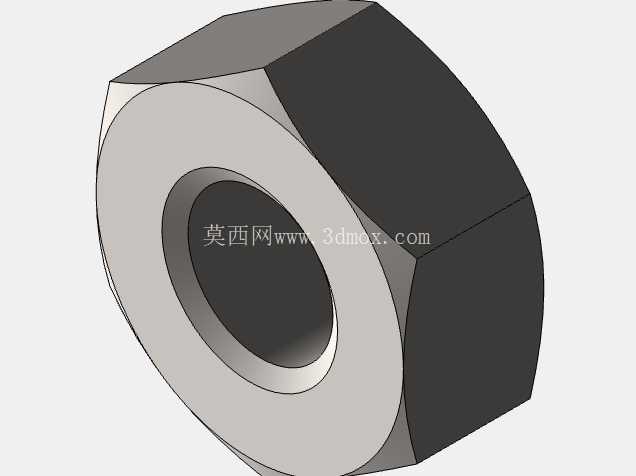

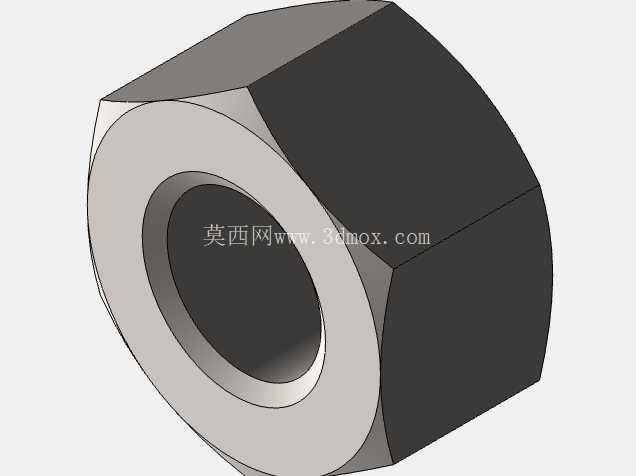

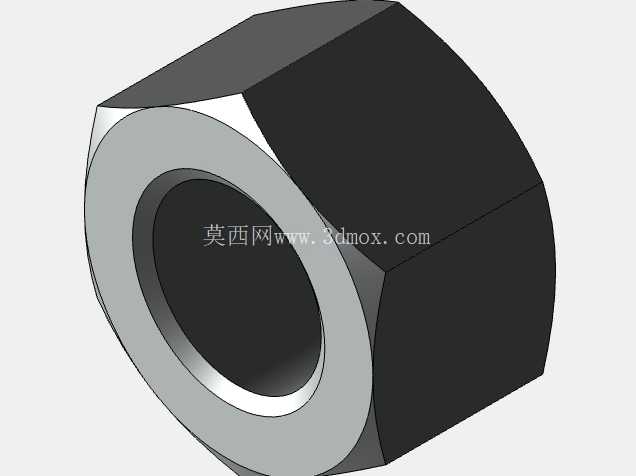

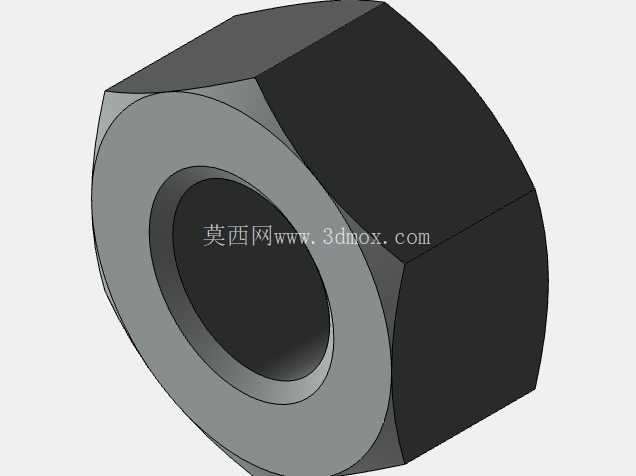

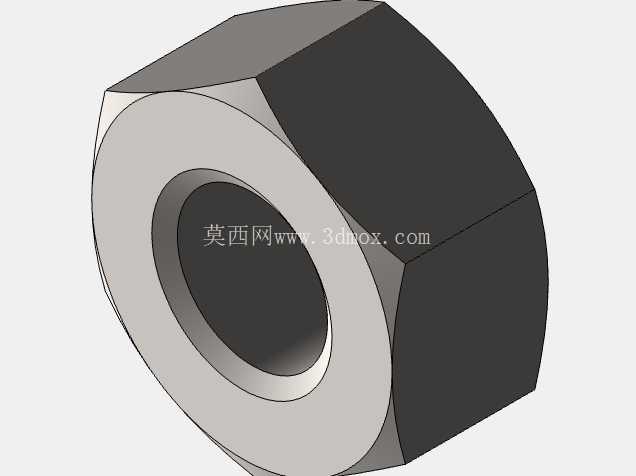

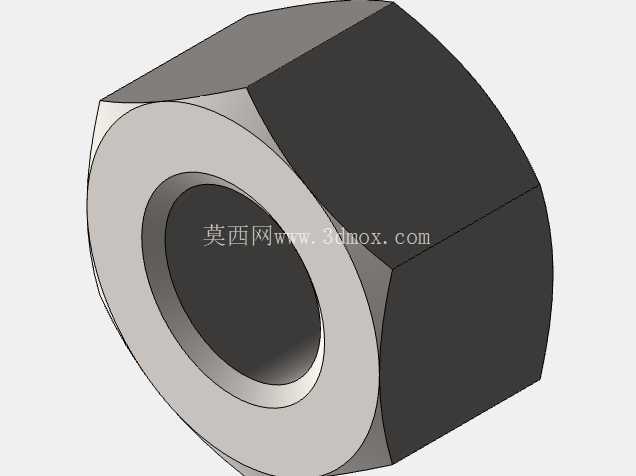

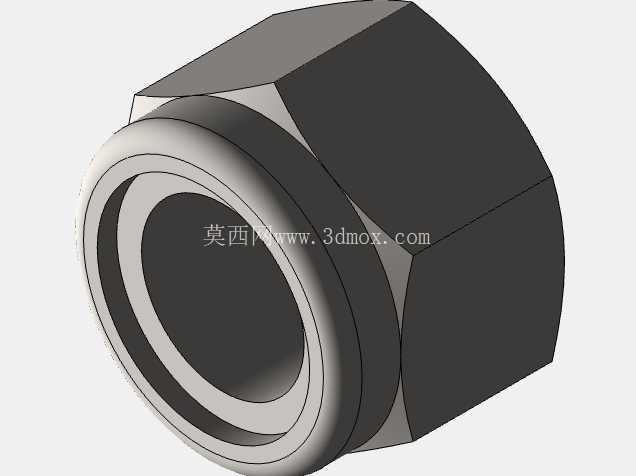

DIN标准M3-M36系列六角紧固螺母

在各类机械结构连接场景中，六角螺母是应用覆盖范围最广的螺纹紧固件之一，这套覆盖M3到M36全规格的DIN标准六角螺母，完全适配公制粗牙螺纹的配套螺栓、螺柱使用，从微型电子设备内部的小规格紧固，到重型工程机械、钢结构框架的大规格连接，都能找到对应的适配型号。

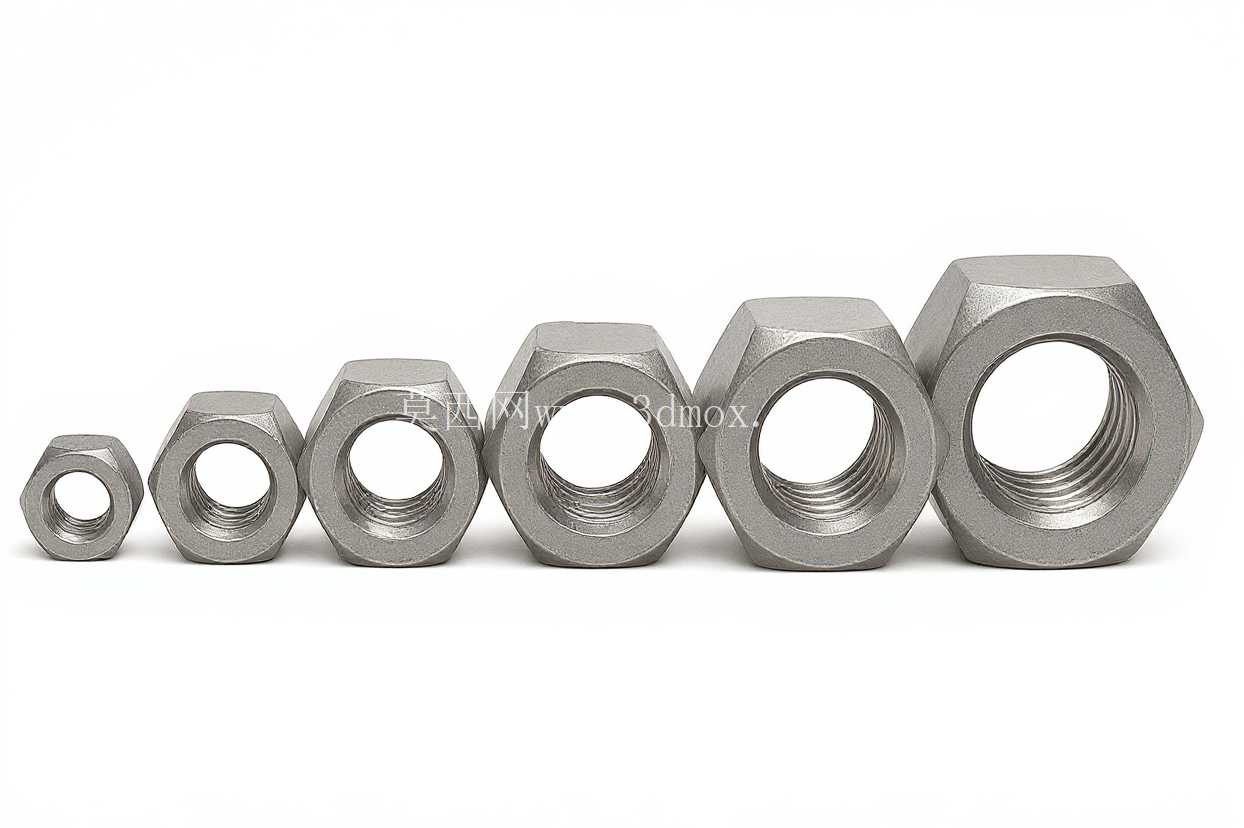

从实际选型应用来看，不同规格的螺母对应完全不同的受力边界：M3到M6的小规格螺母，多用于仪器仪表、小型自动化设备内部的构件连接，这类场景下螺母的对边宽度、厚度尺寸都控制在极小范围，安装时不需要过大的拧紧力矩，适配小型扳手或者电动起子即可完成装配，要注意的是小规格螺纹的牙距较细，装配时如果对中偏差过大很容易出现滑牙问题，建模时特意还原了螺纹入口处的倒角结构，就是为了在虚拟装配阶段就能验证螺栓导入的顺畅度，避免实际生产中出现装配卡滞。M8到M16的中等规格螺母，是通用设备里用量最大的区间，不管是机床护板安装、输送线机架拼接、工装夹具的构件锁紧，几乎都离不开这个规格段的产品，这个区间的螺母厚度基本等于螺纹公称直径，对边尺寸符合常规呆扳手、套筒的通用尺寸序列，不需要定制特殊工装就能完成拧紧作业，建模时严格遵循DIN标准的尺寸公差，保证虚拟装配时扳手空间的预留计算完全符合实际工况，不会出现设计阶段预留空间不足导致现场工具无法操作的问题。M20到M36的大规格螺母，多用于重型设备的承重连接，比如压力机的机身锁紧、大型模具的模板固定、起重设备的结构连接，这类螺母需要承受较大的预紧力和交变载荷，所以厚度尺寸比中小规格更厚，螺纹牙的受力接触长度更长，能分散大载荷下的螺纹牙应力，避免出现螺纹脱扣的失效问题。

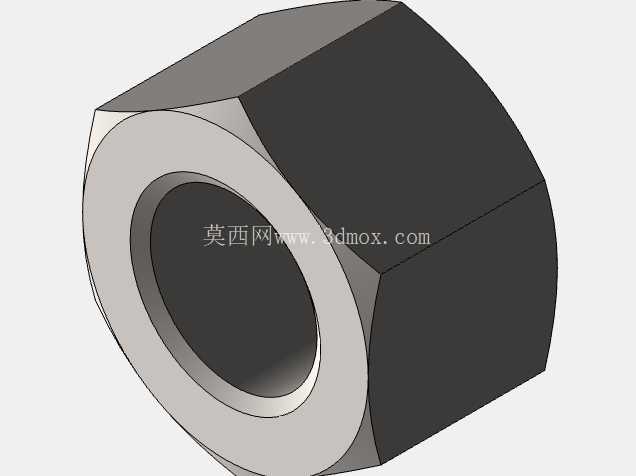

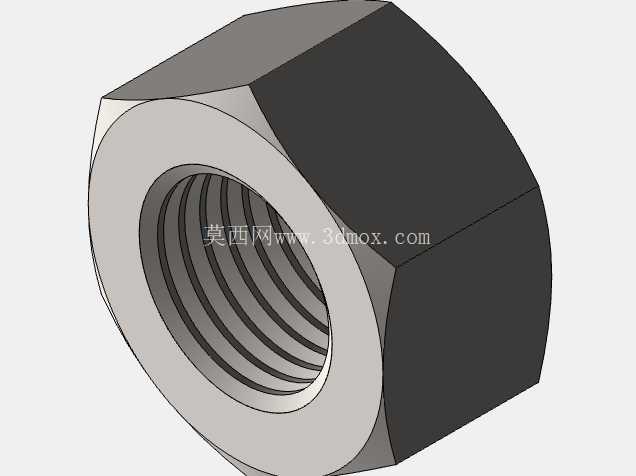

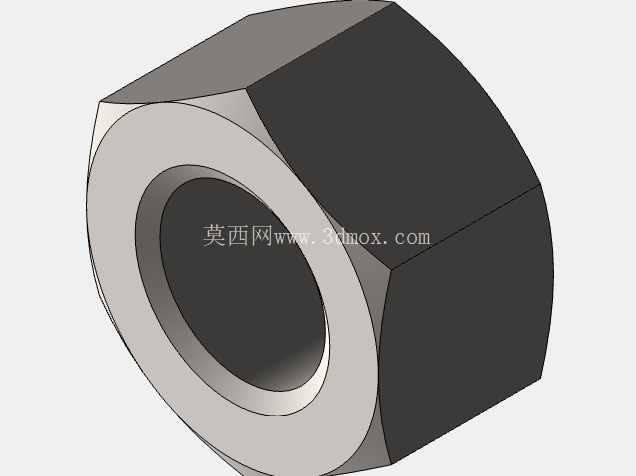

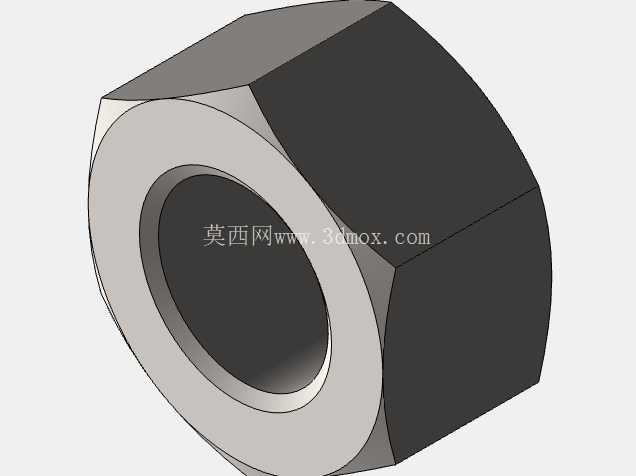

从设计逻辑上来说，六角外形的选择是工程领域长期迭代后的最优解：相比四方螺母，六角外形的每次拧紧转动角度只需要60度，在狭窄的安装空间里更容易找到扳手的卡位角度，相比更多边的外形，六角结构的对边强度足够，拧紧时不容易出现边角崩裂的问题，六个受力面均匀分布，拧紧时的力矩传递更平稳，不会出现偏心受力导致的螺纹歪斜。建模过程中，除了还原外部的六角轮廓和倒角，内部螺纹的建模也严格遵循公制螺纹的基本牙型，牙顶和牙底的圆弧过渡都做了还原，不是简单的拉伸切除结构，这样在做有限元受力分析的时候，能更准确地模拟螺纹啮合处的应力分布，不会因为模型简化导致应力计算结果出现过大偏差。

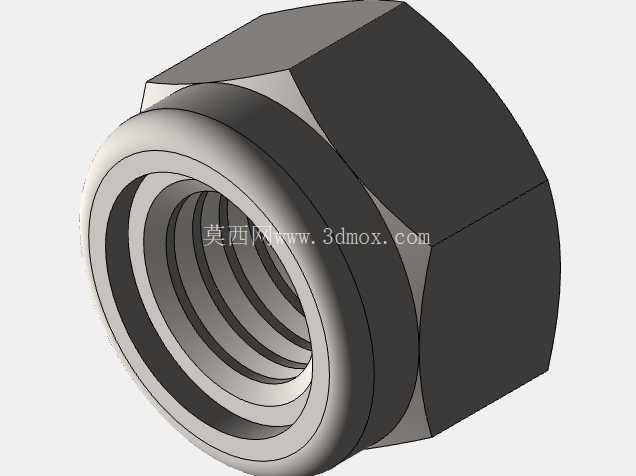

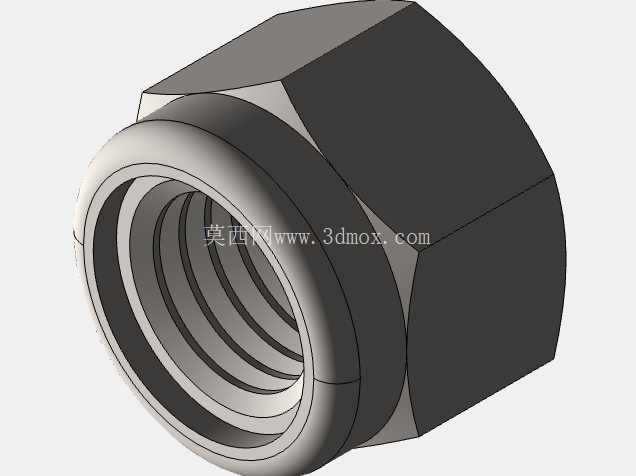

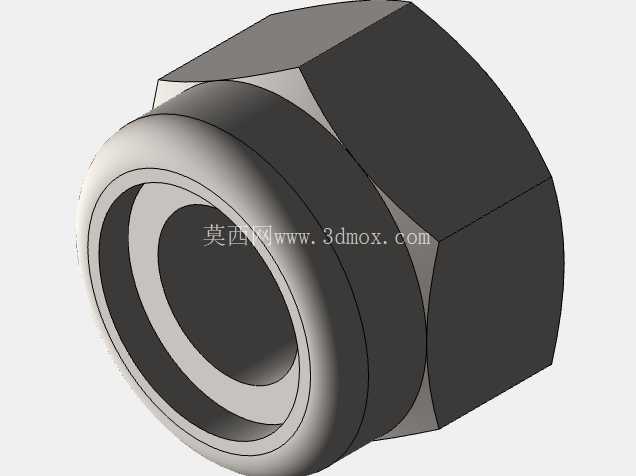

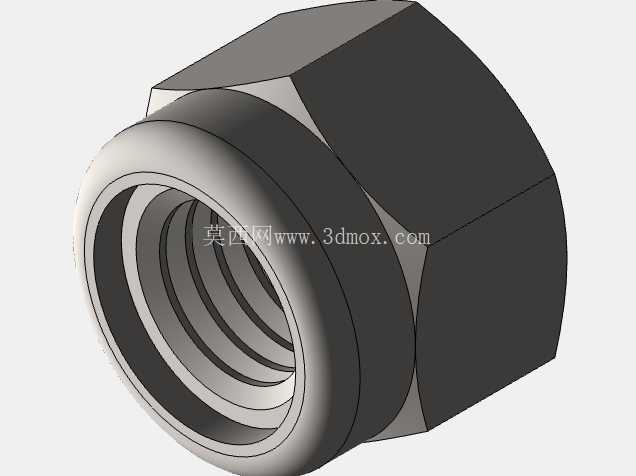

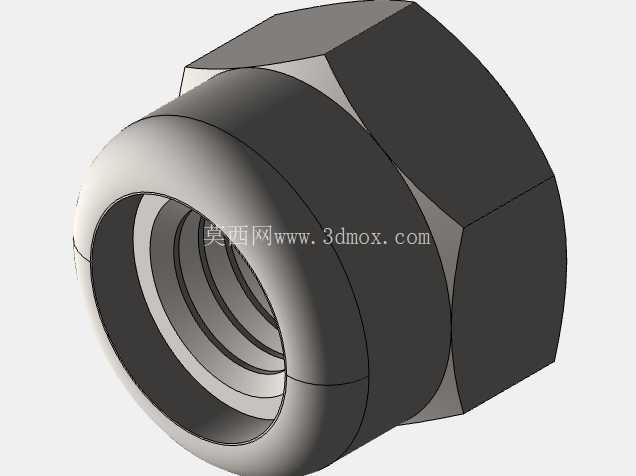

在实际装配的边界考量上，这套螺母的所有尺寸都严格对应DIN标准的安装要求，比如螺母支撑面的倒角、六角端面的倒角都做了准确还原，支撑面的平面度也符合标准件的公差要求，装配时和垫片、被连接件表面的接触面积均匀，不会出现局部应力集中的问题。不同规格的螺母对应配套的平垫、弹垫尺寸也能完全匹配，在做整机装配设计的时候，不需要反复核对标准件尺寸，直接调用就能完成配合，能大幅减少结构设计阶段的标准件核对工作量。另外，六角外形的设计也兼顾了防松结构的适配，不管是配合自锁垫圈、螺纹胶，还是采用双螺母对顶防松的结构，这套标准尺寸的螺母都能完美适配，不需要做额外的结构修改。在汽车冲压模具的装配场景里，这类标准六角螺母的用量极大，从模具的模架连接、导柱导套固定，到卸料板、凸凹模的锁紧，都需要用到不同规格的六角螺母，标准统一的尺寸能保证模具维护时的配件互换性，不会因为非标件导致维修时找不到替换配件延误生产。在自动化生产线的搭建中，铝型材框架的连接、输送辊道的固定、防护栏的安装，也都大量使用这类标准六角螺母，统一的标准尺寸让现场装配的效率大幅提升，不需要针对每个连接点单独加工配件。
