CNC加工用角度可调式工件安装板

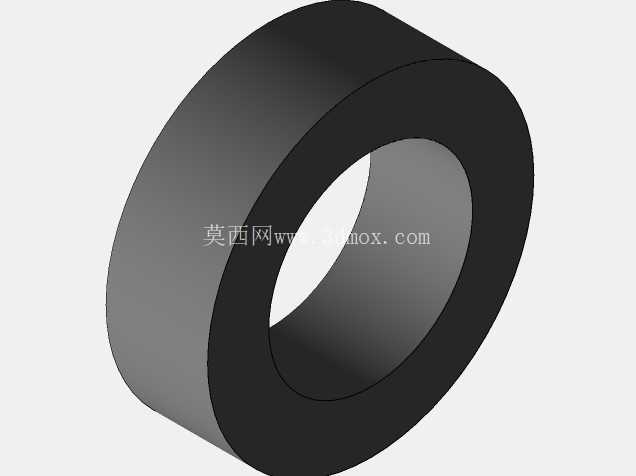

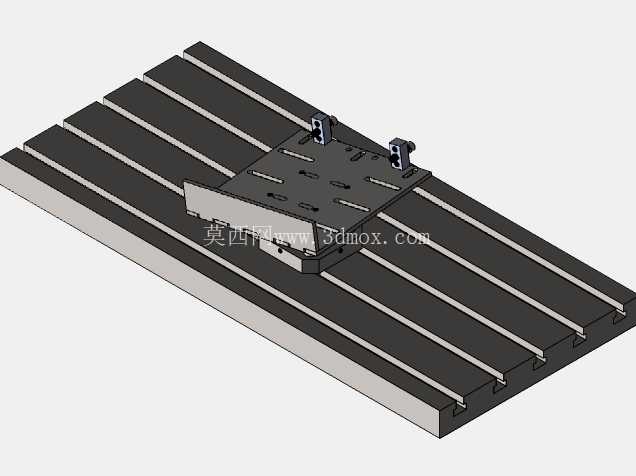

在精密机加工场景中，工件装夹的角度精度直接决定了斜面、斜孔类特征的加工公差，常规的等高块、压板组合很难实现小范围角度的连续微调，每次换产都需要反复打表校准，不仅占用大量机床待机时间，还容易因为垫铁层叠产生累积误差，导致批量零件报废。这款可调角度安装板就是针对这类加工痛点设计的专用工装，直接适配带T型槽的机床工作台面，不需要额外改造原有工作台的装夹接口，安装时通过T型螺栓穿过底座的沉头槽，就能快速完成整体固定，底座的槽位预留了足够的调整余量，可适配不同槽距的加工中心、铣床工作台。

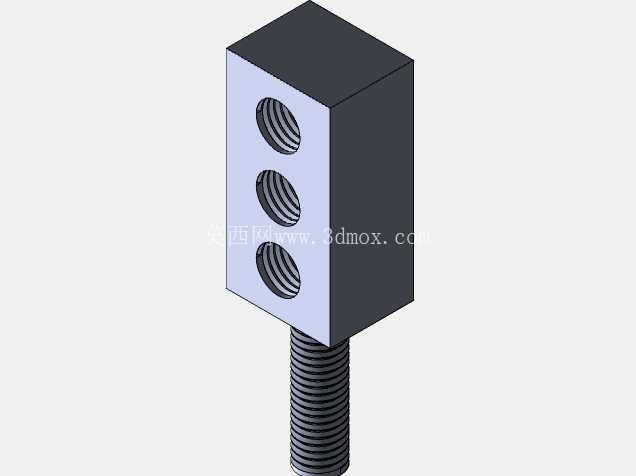

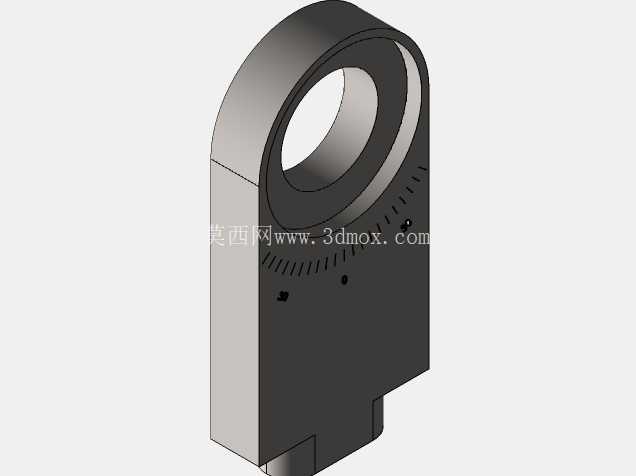

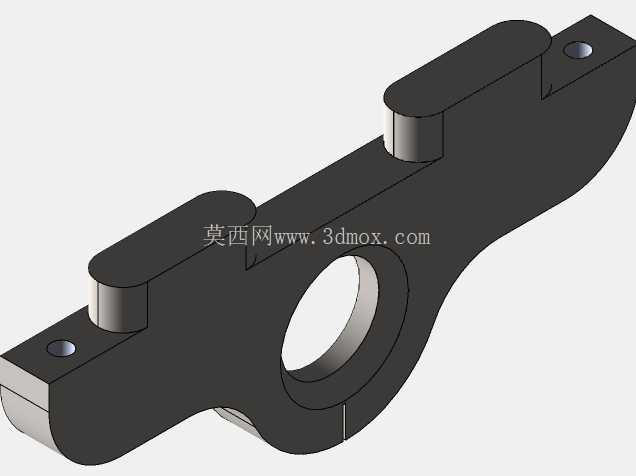

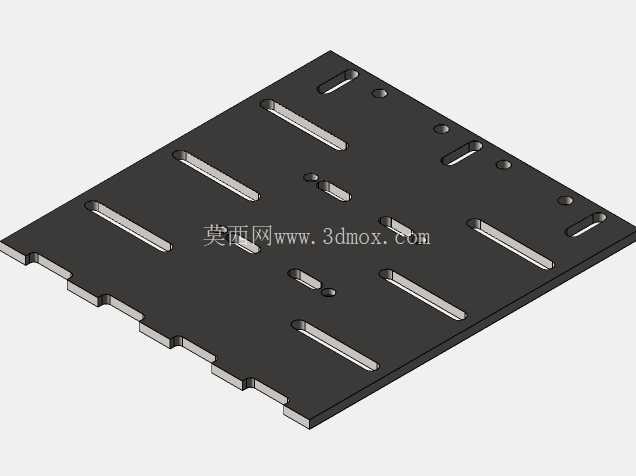

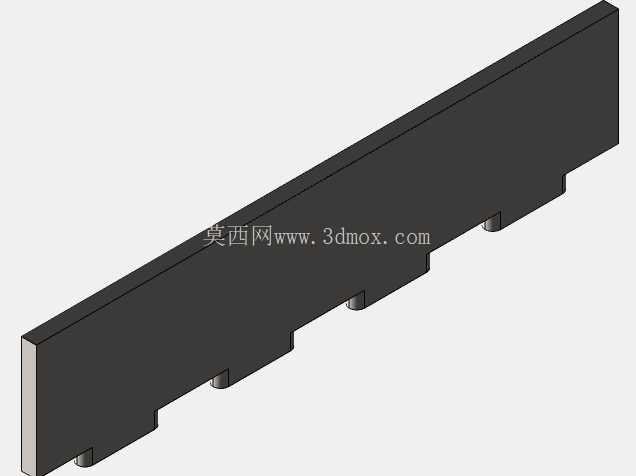

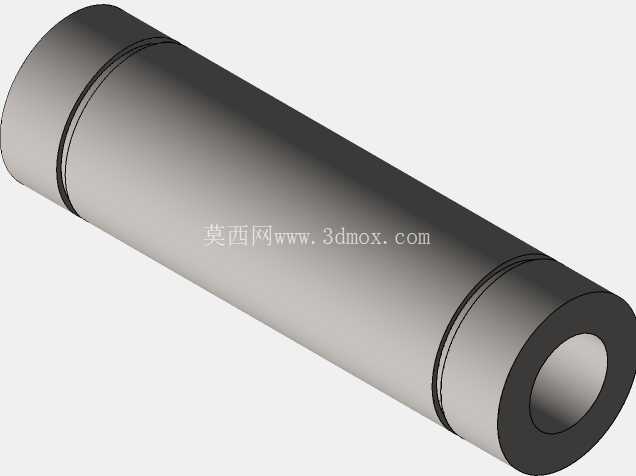

整个安装板采用分体式结构设计，下部是带平行T型槽的刚性底座，上部是可绕铰接轴转动的工件承载平台，两侧设置的角度锁紧机构采用楔形顶紧+螺栓锁止的双重结构，调整角度时先松开两侧的锁紧螺栓，转动调节螺杆推动承载平台绕转轴转动，配合机身上的角度刻度线可以快速粗调至目标角度，再通过百分表打表校准后锁紧两侧的楔形压块，避免加工过程中因为切削力冲击导致角度偏移。承载平台表面加工有等距分布的T型槽和螺纹孔阵列，不管是使用压板压紧异形工件，还是通过螺栓直接固定专用治具，都能找到对应的装夹点位，不需要在平台上二次打孔，避免破坏工装的基准精度。

从安装边界来看，底座的整体长宽尺寸适配常规中小型加工中心的工作台行程，平台转动角度范围覆盖0到15度的常用斜角加工区间，完全能满足汽车冲压零件斜面孔、模具镶件斜面、小型结构件斜槽的加工需求，不需要额外定制专用角度垫铁。设计时特意将铰接轴的位置设置在平台靠近中心的区域，调整角度时平台的整体偏移量控制在机床行程允许范围内，不会出现角度调整后工件超出加工行程的问题。底座和承载平台都采用去应力处理的45钢材质，表面做发黑防锈处理，长期在切削液喷淋的环境下使用也不会轻易锈蚀，关键的铰接孔和锁紧接触面都做了磨削加工，转动时没有明显旷量，锁紧后刚性足以承受硬质合金刀具的大进给切削，不会出现振刀纹。

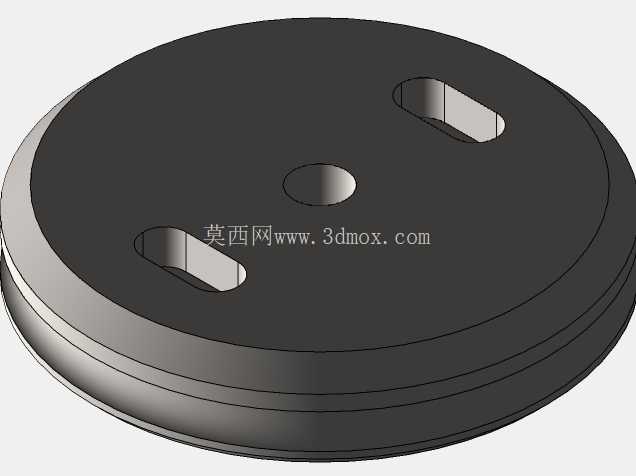

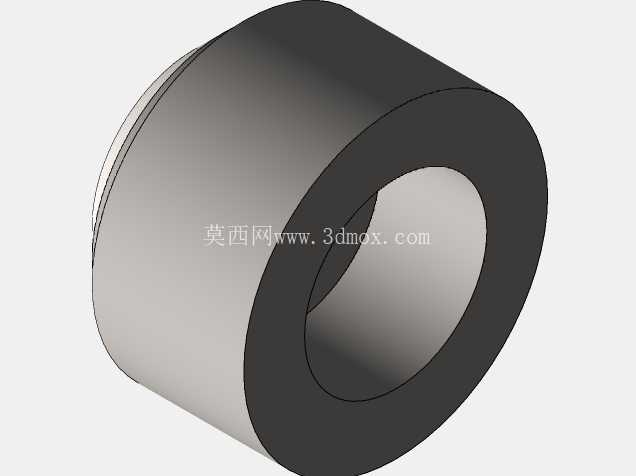

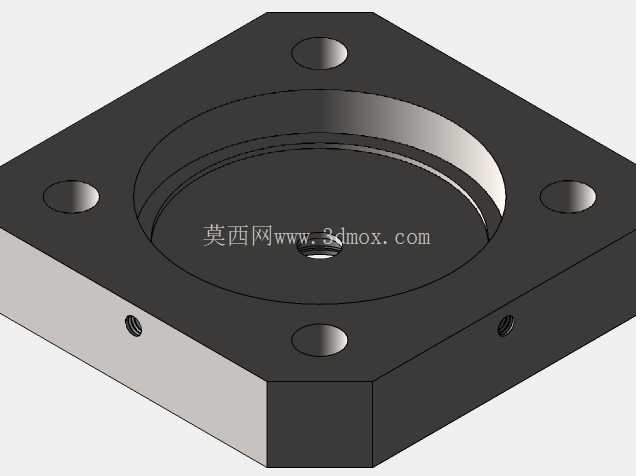

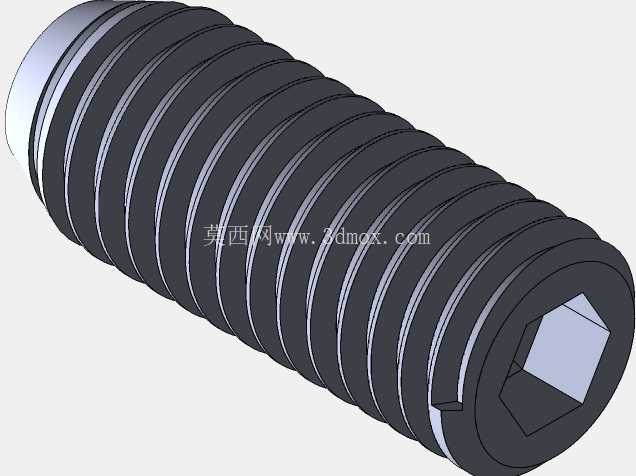

实际使用时，操作人员不需要每次加工斜面都制作专用角度工装，只需要根据工艺要求调整安装板的角度，再将工件固定在承载平台上即可，单次角度调整加校准的时间可以控制在十分钟以内，相比传统垫铁打表的方式效率提升明显。对于小批量多品种的加工场景，这种通用可调工装还能减少专用工装的存储占用，不需要为每个不同角度的零件单独制作装夹治具，降低生产准备阶段的成本投入。平台表面的T型槽采用标准机床T型槽尺寸，和常规机床压板、T型螺栓完全通用，不需要额外采购特殊规格的装夹配件，车间现有装夹耗材可以直接复用。两侧的调节螺杆采用细牙螺纹设计，微调时的角度控制精度可以达到分级别，完全满足精密零件的角度公差要求，锁紧机构的楔形块采用大接触面设计，锁止后接触应力分布均匀，不会因为长期使用出现局部压痕导致角度失准。
