手动式直角工件定位焊接夹紧工装

在金属结构件焊接加工的现场场景里，直角拼接类工件的定位装夹一直是影响焊缝成型质量与组对效率的核心环节，这款手动直角焊接夹具正是针对小尺寸直角构件组焊工序开发的专用装具，适配五金件加工、小型钢结构预制、汽配小零件焊接等多类作业场景。从实际使用逻辑来看，该夹具的核心作用是在焊接作业前，将两个待拼接的金属板件/型材以90度夹角精准定位并持续压紧，避免焊接过程中因热变形、工件移位导致的角度超差、焊缝错边问题，相比传统的直角尺配合C型钳的装夹方式，它能将单组工件的装夹定位时间缩短60%以上，且装夹一致性远高于人工凭经验对齐的操作模式。

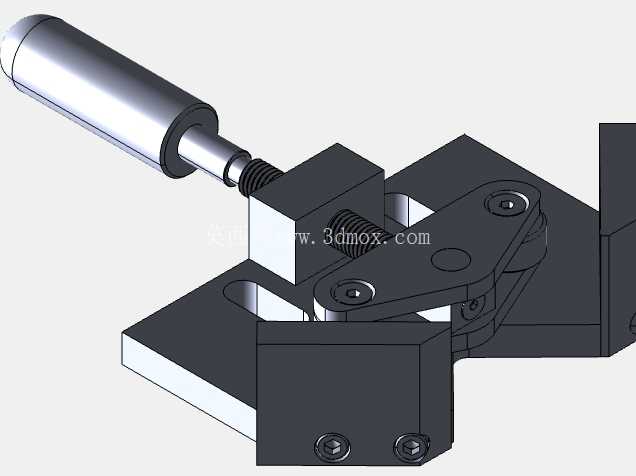

从功能特性上拆解，这款夹具采用了双定位挡块配合凸轮压紧的结构逻辑：底座上的两个垂直布置的定位挡块作为90度定位基准，两个挡块的垂直面经过精磨处理，平面度与垂直度公差控制在0.02mm以内，能够为待焊工件提供可靠的直角定位基准；操作端的带防滑纹手柄连接内部的凸轮压紧机构，扳动手柄即可驱动压块完成对工件的快速压紧与松脱，压紧力可通过内部的调节螺杆进行适配调整，针对1mm到8mm厚度的低碳钢、不锈钢板材都能提供足够的夹持力，既不会因压力过小导致工件窜动，也不会因压力过大在薄件表面留下压痕。底座采用整体式铸铁材质，经过时效处理消除内应力，长期使用不会出现基准面变形的问题，底部的平整安装面可以通过螺栓固定在焊接工作台上，也可以配合磁吸座临时固定在钢制工位面上，适配不同的工位布置需求。

设计思路上，这款夹具没有采用复杂的气动或液压驱动结构，完全依靠纯机械结构实现装夹动作，一方面是考虑到小型焊接工位的气源、液压源布置成本较高，手动结构无需额外动力源，即拿即用，适合零散小批量的焊接加工作业；另一方面，凸轮压紧的结构具备自锁特性，压紧状态下不会因为焊接过程中的振动出现松脱，可靠性远高于螺纹旋紧的普通夹具。压块的接触端面做了圆弧过渡处理，避免压块棱角在工件表面划出划痕，同时压块位置可以根据工件尺寸沿滑槽进行调整，能够兼容边长在50mm到200mm范围内的直角工件组焊，不管是小型角码、设备支架角接，还是箱体类零件的直角拼焊，都能通过调整压块位置实现适配。

从安装边界与尺寸参数来看，这款夹具的整体底座尺寸控制在200mm×180mm范围内，占用工作台面空间较小，不会对焊接操作的焊枪走位造成干涉；两个定位挡块的高度为60mm，能够满足大部分常规厚度工件的定位需求，若遇到更高的工件拼接需求，也可以在挡块上加装延长靠板拓展使用范围。手柄的操作力经过优化设计，正常成年操作人员单手即可完成压紧与松脱操作，长时间重复装夹也不会出现明显的操作疲劳。夹具的所有活动连接部位都设计了防尘结构，能够阻挡焊接过程中产生的焊渣、金属碎屑进入机构缝隙，减少卡滞故障的发生概率，日常维护仅需定期在滑动部位涂抹少量润滑脂即可，维护成本极低。

在实际生产应用中，这类夹具除了用于直角焊接工序的定位装夹，也可以用于直角工件的打磨、检测工序的定位固定，一装多用能够减少工位上的工装种类投入。针对不同的焊接工艺，比如氩弧焊、二保焊、焊条电弧焊等作业场景，该夹具的铸铁材质本身具备良好的抗飞溅粘附性能，焊渣溅到底座表面后冷却即可轻松敲除，不会影响基准面的精度。如果有特殊角度的焊接需求，还可以通过更换不同角度的定位挡块，将夹具改造为45度、60度等特定角度的焊接装夹工装，拓展性较强，能够满足小型加工车间多品种小批量的生产需求。
