带VBA宏的壁挂式参数化工位操作装置

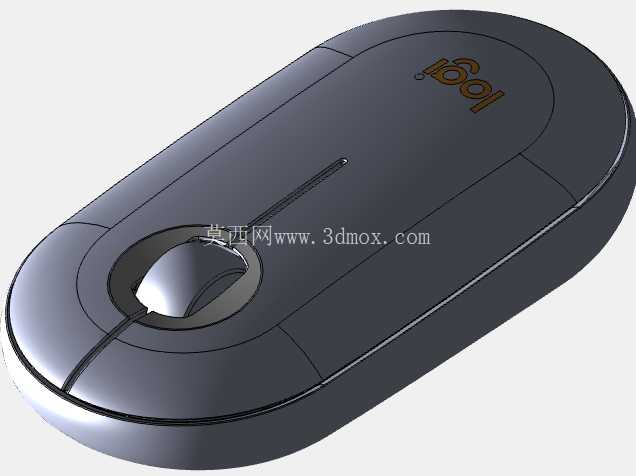

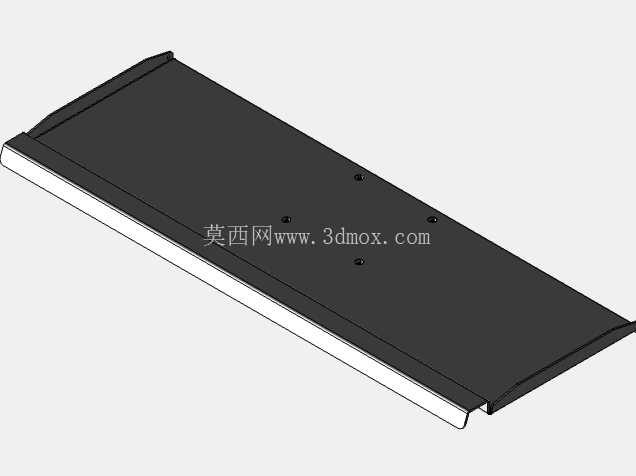

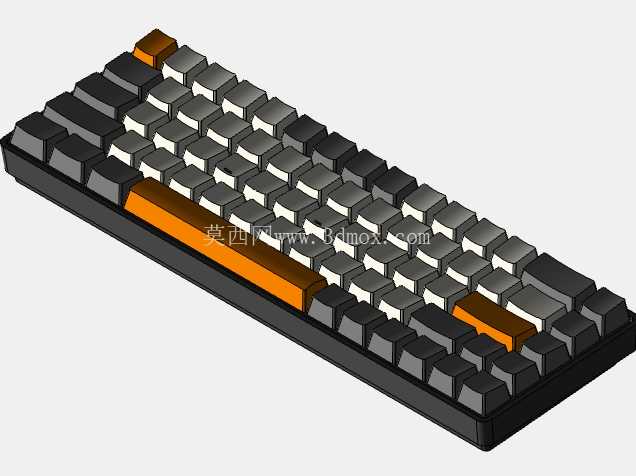

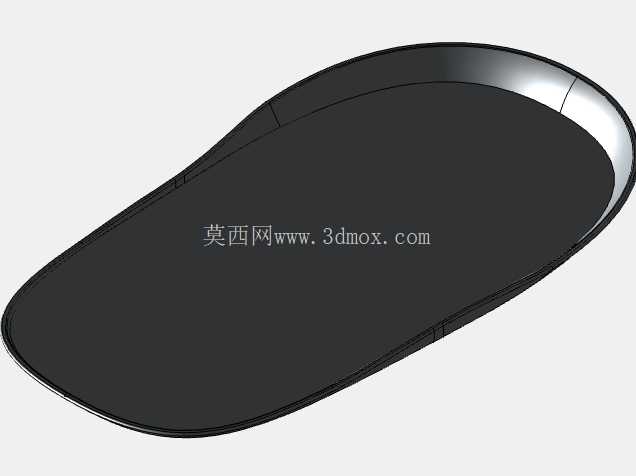

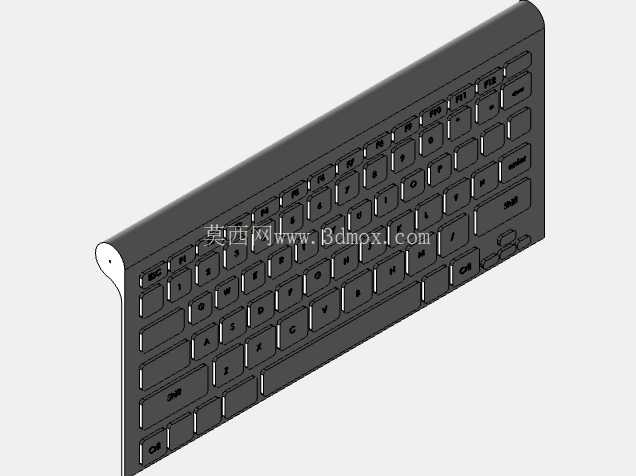

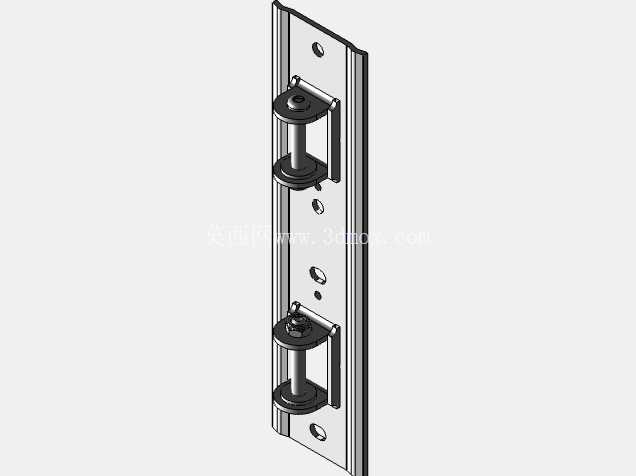

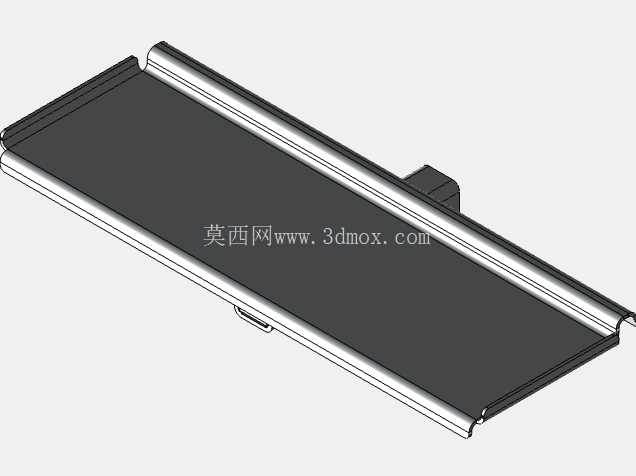

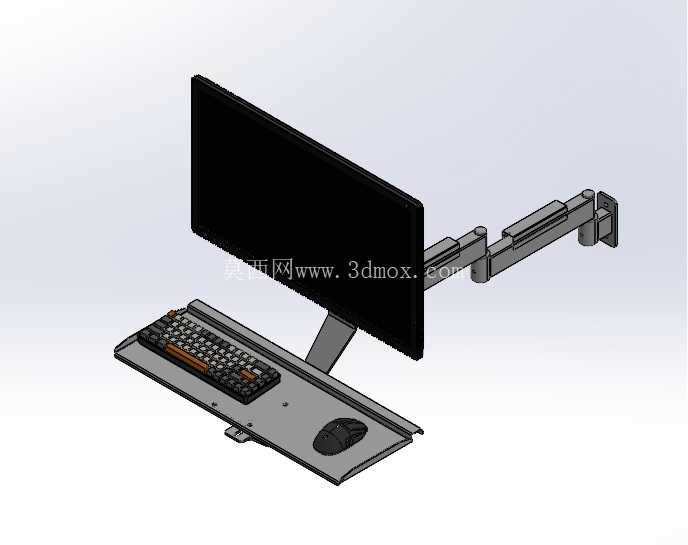

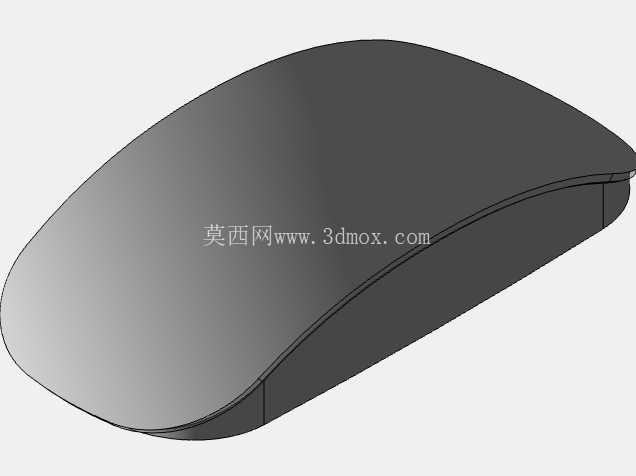

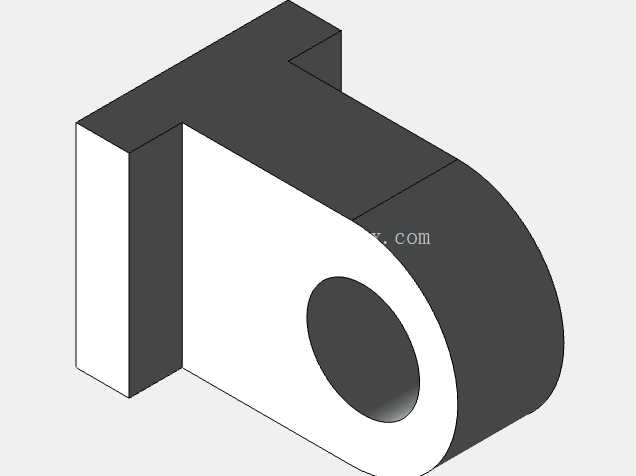

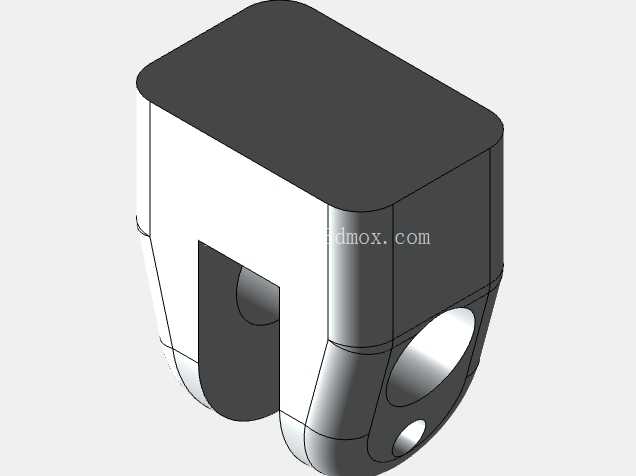

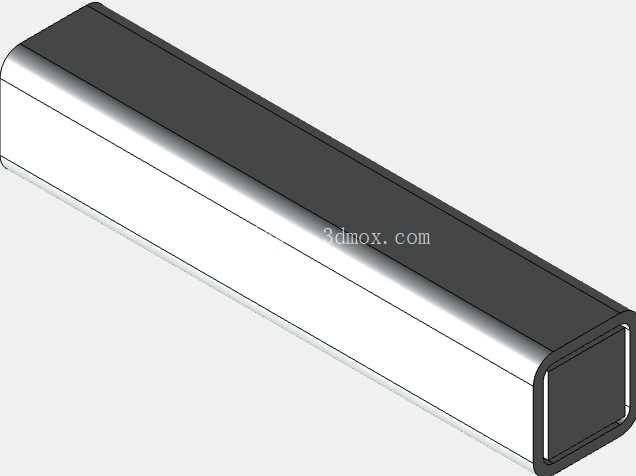

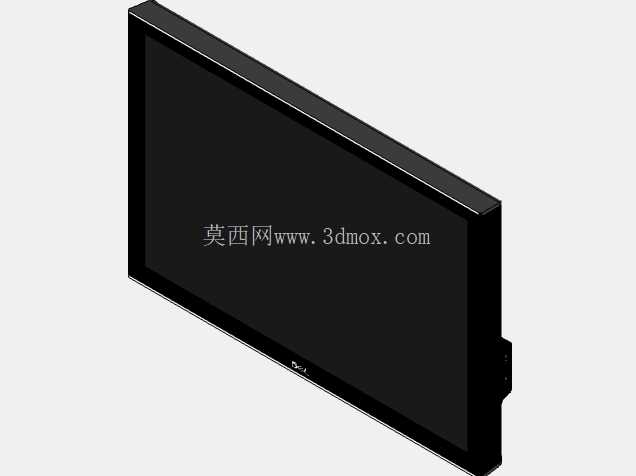

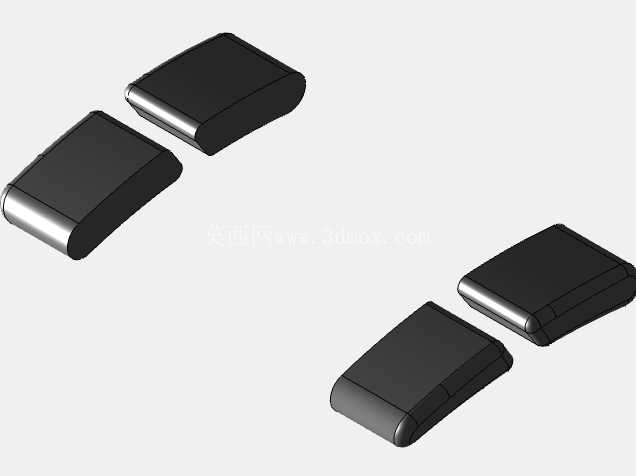

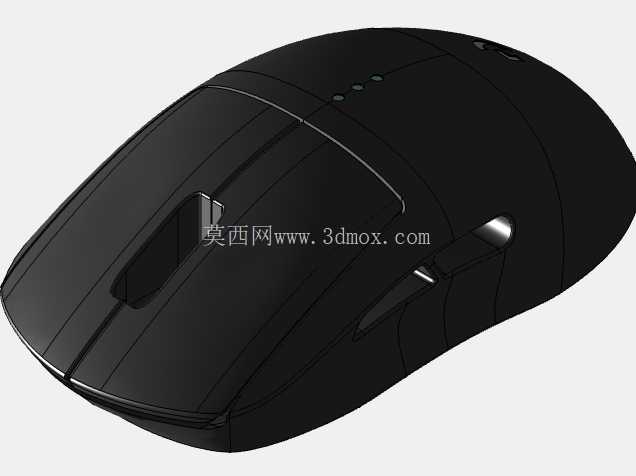

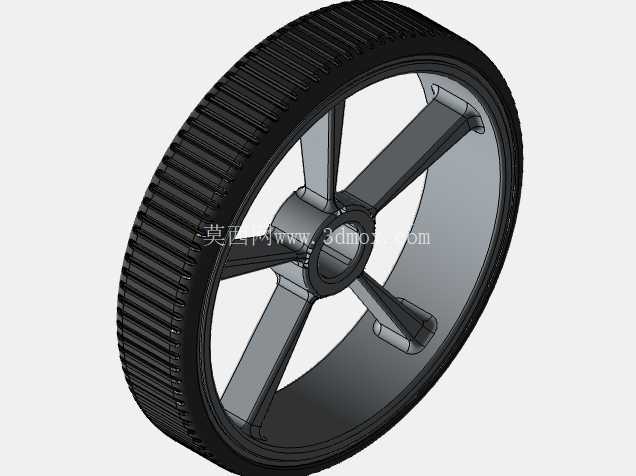

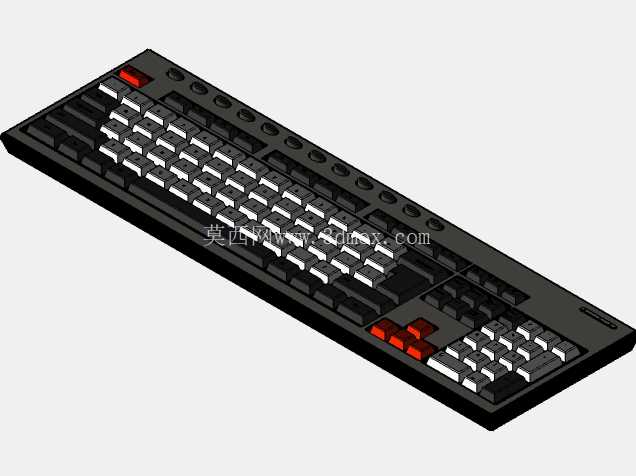

这套壁挂式参数化工位操作装置，主要面向工业现场的紧凑型操作工位布局需求，常见于设备旁侧操作站、生产线边监控工位、小型设备调试点位这类空间受限的场景，替代传统落地式操作台，释放地面作业空间，同时适配不同操作人员的坐姿操作习惯。装置整体采用壁挂悬臂承载结构，安装端通过壁挂支座固定在墙面或立式设备侧壁，悬臂段采用可伸缩调节的导轨式结构，水平方向可根据操作距离需求调整伸出长度，同时悬臂与壁挂支座间设置旋转铰接结构，可在水平180度范围内调整操作面朝向，适配不同站位或坐姿的操作角度需求。操作承载平台集成了显示器安装位、键盘托板与鼠标放置区域，显示器支架采用可调角度铰接结构，可实现俯仰角度、屏幕高度的微调，匹配不同身高操作人员的视线高度，减少长期操作的颈部疲劳；键盘托板与主平台为一体化钣金折弯结构，边缘做卷边处理避免锐边划伤，托板表面预留防滑纹理区域，防止键盘鼠标在悬臂调整过程中滑落，鼠标放置区域做内凹限位设计，无需额外固定即可保证操作过程中鼠标位置稳定。整套装置的参数化设计逻辑围绕安装边界与适配尺寸展开，核心参数包括壁挂支座的安装孔位间距、悬臂段的伸缩行程范围、操作平台的承载额定载荷、显示器安装位的VESA孔位适配范围，所有关联尺寸均通过参数化关联驱动，调整任意核心参数时，其余配合部件的尺寸会自动匹配更新，无需逐个修改零件特征。配套的VBA宏程序主要用于实现装配过程的自动配置与零件选型匹配，在调整安装场景参数时，宏程序可自动筛选对应长度的悬臂型材、匹配对应承重的铰接紧固件、自动更新配合约束关系，避免参数调整后出现装配干涉、配合错位的问题，大幅缩短不同场景下的改型设计周期。从安装边界来看，壁挂支座的固定孔位采用通用长圆孔设计，可适配墙面预埋钢板、设备侧壁型材等不同安装基体的孔位偏差，安装时无需精准配钻即可完成固定；悬臂完全收回状态下，整套装置突出安装面的尺寸控制在较小范围内，不会占用通道空间，完全伸出后可覆盖距离安装面0.6米到1.2米的操作范围，满足常规坐姿操作的距离需求。操作平台的额定承载按照常规工位设备配置设计，可承载27寸及以下尺寸的工业显示器、标准工业键盘与鼠标，平台边缘预留小型操作按钮的安装孔位，可根据实际需求集成急停按钮、状态指示灯等操作元件，无需额外开孔加工。整套装置的所有运动铰接位置均设置阻尼结构，调整角度或伸缩长度后可自动保持位置，无需额外锁紧操作，日常使用时调整便捷，不会出现悬臂自行下沉或屏幕晃动的问题。在结构细节设计上，悬臂内部预留走线空腔，显示器的电源线、信号线可从悬臂内部穿过，从壁挂支座端的出线口引出，避免线缆外露缠绕，保持工位整洁；键盘托板下方设置可折叠的辅助支撑脚，当悬臂伸出长度较大时，可翻开支撑脚抵靠在墙面或设备侧壁，提升平台的承载稳定性，避免操作时出现晃动。参数化设计过程中，所有钣金件的折弯半径、板材厚度、型材规格均按照通用工业配件标准设定，加工时可直接调用标准型材与常规钣金工艺，无需定制特殊规格材料，降低加工制造成本；宏程序中内置了标准件库的匹配逻辑，当调整承载参数时，会自动匹配对应强度等级的螺栓、铰接轴等标准件，自动计算铰接位置的剪切强度，保证结构安全系数满足工业现场使用要求。
