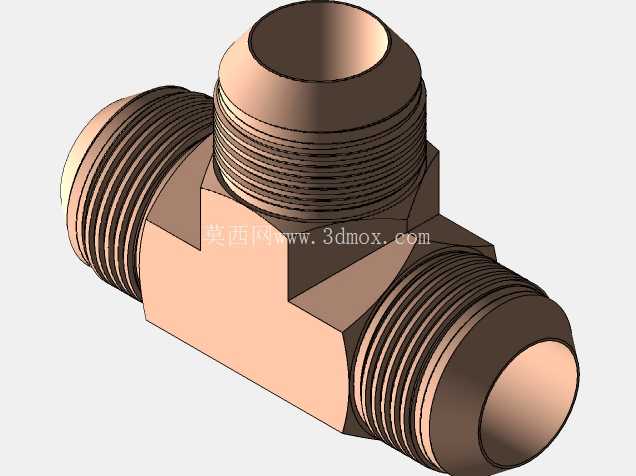

黄铜外螺纹三通液压管路适配接头

在液压与气动流体输送系统的管路布设场景中，三通类适配接头是实现管路分流、合流以及方向转接的核心基础连接件，这款黄铜材质的外螺纹三通适配接头，主要面向中低压流体输送工况的管路连接需求，常见于小型液压站油路布设、工业气动控制回路搭建、制冷系统冷媒管路转接、燃油输送管路分支等场景，能够在不额外增加管路转接段的前提下，完成三个方向同规格管路的连通，有效减少管路连接节点，降低系统泄漏风险。从实际功能特性来看，该接头三个连接端均采用外扩口式外螺纹结构，这种结构设计在装配时可通过管路端部的扩口与接头锥面形成硬密封配合，无需额外缠绕密封生料带或加装密封垫片，在公称压力范围内可实现可靠的静密封效果，同时具备一定的抗振动松动能力，适配设备运行过程中产生的小幅管路振动工况，避免长期运行后出现螺纹松脱、密封失效的问题。接头主体采用六角结构设计，在装配时可直接使用标准开口扳手或活动扳手夹持施力，无需定制专用工装，能够有效提升现场装配与后期维护的效率，六角结构的对边尺寸经过标准化设计，与同通径规格的常规接头扳手尺寸保持通用，降低现场工具适配成本。从设计思路层面，该接头的流道采用等径圆弧过渡结构，三个连通端口的通径保持一致，内部流道转角处做了圆角处理，避免流体在转角位置形成直角冲击与涡流，降低流体输送过程中的压力损失，同时减少流道内的杂质滞留风险，对于液压油、压缩空气等带少量微小杂质的流体介质，能够降低杂质在接头位置沉积堵塞的概率。接头的螺纹段采用标准管螺纹设计，螺纹牙型精度符合通用管路连接标准，可与同规格的内螺纹接头、阀体、管路端口直接适配，无需二次加工，螺纹尾部设计有退刀槽结构，既保证螺纹加工的工艺可行性，也能在装配时让管路端面与接头定位面完全贴合，避免螺纹拧入深度不足导致的连接强度不足问题。在安装边界方面，该接头的三个端口呈正交T型分布，垂直方向端口与水平方向两个端口的轴线相互垂直且交于一点，安装时需预留足够的扳手操作空间，水平方向两端的螺纹长度一致，垂直端螺纹长度根据实际连接需求做了适配加长，可适配不同壁厚的管路连接座，安装时三个方向的管路受力可通过接头主体均匀分散，避免单个连接端承受过大的侧向力。黄铜材质本身具备较好的耐腐蚀性与切削加工性能，对于常规的矿物液压油、压缩空气、淡水、轻燃油等介质具备良好的耐受性，在常规工况下无需做额外的表面防腐处理，材料本身的自润滑特性也能在装配过程中减少螺纹咬合的风险，提升装配的顺畅度。在实际选型应用中，该类接头需匹配对应通径的管路规格，装配时需控制拧紧力矩，避免力矩过大导致螺纹滑牙或接头主体开裂，同时需保证连接管路的扩口角度与接头锥面角度完全匹配，才能实现可靠的密封效果，在管路布设时可根据实际走向需求选择该类T型三通，替代多个直通接头加弯头的组合方案，有效压缩管路占用空间，提升管路系统的集成度。
