3/4英寸内螺纹手动球阀结构设计

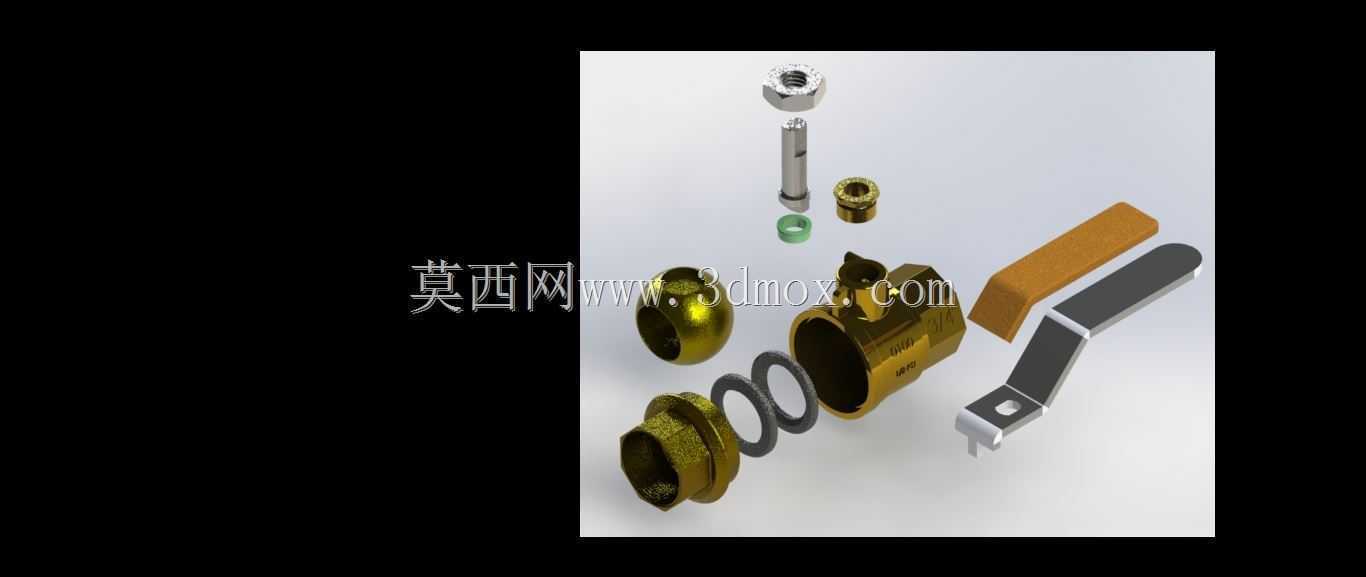

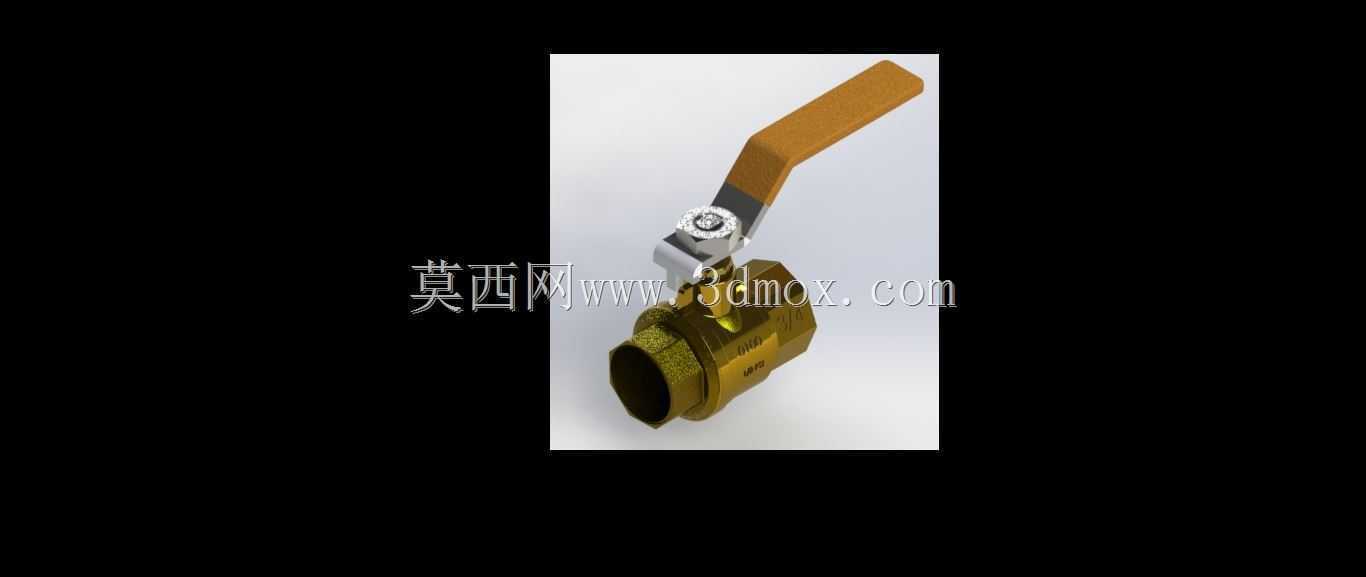

　　这款3/4英寸规格的手动球阀，是民用给排水、小型工业流体管路、暖通循环系统里极为常见的通断控制元件，日常选型中常被用在支路管路的截断场景，相比闸阀、截止阀，它的启闭行程更短，手柄旋转90度即可完成全开全关操作，运维人员在现场巡检时能快速判断阀门启闭状态，无需额外加装开度指示装置。从结构设计来看，该球阀采用两片式阀体结构，阀体两端为标准内螺纹接口，适配同规格的镀锌钢管、PPR转接头、铜质管路连接件，安装时无需额外焊接法兰，仅需生料带配合管钳即可完成装配，适合狭小空间内的管路布设，比如家装厨卫进水支路、设备冷却水旁通管路、小型空压机输气管路这类安装空间受限的场景。

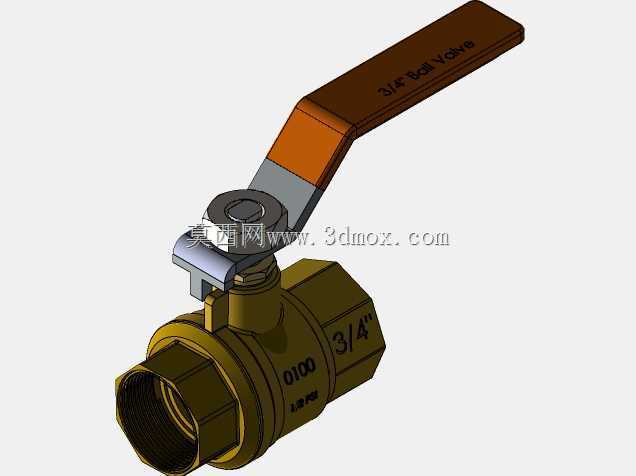

　　设计过程中首先考虑的是密封可靠性，球体采用整圆加工的通径结构，流道与管路通径保持一致，全开状态下流体阻力极小，不会出现截流导致的压降损耗，也不容易在阀腔内部积存介质杂质，适合输送清水、压缩空气、无强腐蚀性的低压流体。阀杆部位采用防吹出结构设计，即使在阀杆密封件长期使用出现老化、管路带压的情况下，阀杆也不会被内部压力顶出造成介质泄漏，这一点在低压蒸汽管路、常年带压的供水支路中尤为重要，能大幅降低运维过程中的安全隐患。手柄部分采用加长杠杆式设计，表面做了防滑压印处理，操作人员无需借助扳手等辅助工具，徒手即可完成启闭操作，手柄与阀杆的连接采用扁方定位结构，装配时直接套入后用锁紧螺母固定，长期使用不会出现手柄打滑、空转的问题，手柄表面的标识直接模压成型，不会因长期触碰摩擦导致标识磨损消失。

　　从安装边界来看，该球阀的整体外形尺寸适配3/4英寸管路的常规安装间距，阀体的六角结构位置预留了标准管钳的夹持空间，安装时不会因为夹持位置不足导致阀体表面镀层破损，也不会出现扳手打滑刮伤阀体的情况。两端内螺纹的有效旋合长度符合常规管路连接件的标准，安装后螺纹啮合长度足够，不会因为旋合过短导致管路承压时接头脱落。阀杆顶部的填料压盖采用可调式结构，长期使用如果出现阀杆位置的微渗，无需将整个阀门从管路上拆下，仅需均匀拧紧压盖上的锁紧螺母即可补偿密封件的磨损量，延长阀门的整体使用寿命。

　　在实际应用场景中，这类球阀常被用作设备的进水总阀、楼层支路的检修阀、气动系统的分支气路阀，因为结构简单、零部件数量少，故障点远少于结构复杂的调节阀，日常维护仅需定期操作几次避免球体与阀座粘连即可，不需要定期加注润滑脂或者更换复杂的密封组件。建模过程中对各个配合面的公差做了合理预留，阀体与阀盖的连接螺纹、球体与阀座的密封配合面、阀杆与填料腔的配合间隙都按照通用五金阀件的行业公差标准设定，按照该模型加工出的实物不需要额外修配即可完成装配，密封面的预紧力刚好满足低压工况下的密封要求，不会出现预紧力过大导致操作力矩过高、或者预紧力不足导致泄漏的问题。球体的流道做了倒圆角处理，流体经过时不会出现尖锐边角导致的紊流，也能减少流体中杂质对密封面的冲刷，在输送含有少量微小固体颗粒的流体时，也能保持较长的密封寿命。手柄的旋转角度做了机械限位，全开和全关位置都有对应的限位台阶，操作人员旋转手柄时到位置就会被挡住，不会出现旋转过位导致的密封面错位问题，即使是没有操作经验的人员也能快速完成阀门的启闭操作，不会因为操作不当损坏阀门内部结构。
