工业垂直通道管状固定爬梯结构设计

在工业厂区的罐区、厂房侧墙、设备操作平台区域，垂直通行的需求始终存在，这类通行场景往往不适合搭建斜向楼梯——斜梯需要占用更大的水平投影面积，在紧凑的厂区布局里会挤占管线排布、设备巡检的通道空间，管状固定梯就是针对这类场景开发的永久性垂直通行构件。这类爬梯全部采用金属管材加工成型，主立柱选用圆形截面钢管，相比角钢、槽钢类的开口型材，圆管的抗扭性能更优，在户外长期使用时不容易积留雨水、灰尘，锈蚀速率更慢，后期维护的频次更低。踏步同样采用等直径圆管焊接在两根主立柱之间，踏步的间距严格控制在300mm区间，这个间距是结合成年人跨步高度的人体工程学数据确定的，上下攀爬时不会出现步距过大导致的腿部发力疲劳，也不会因为步距过小出现踩空、绊脚的风险。

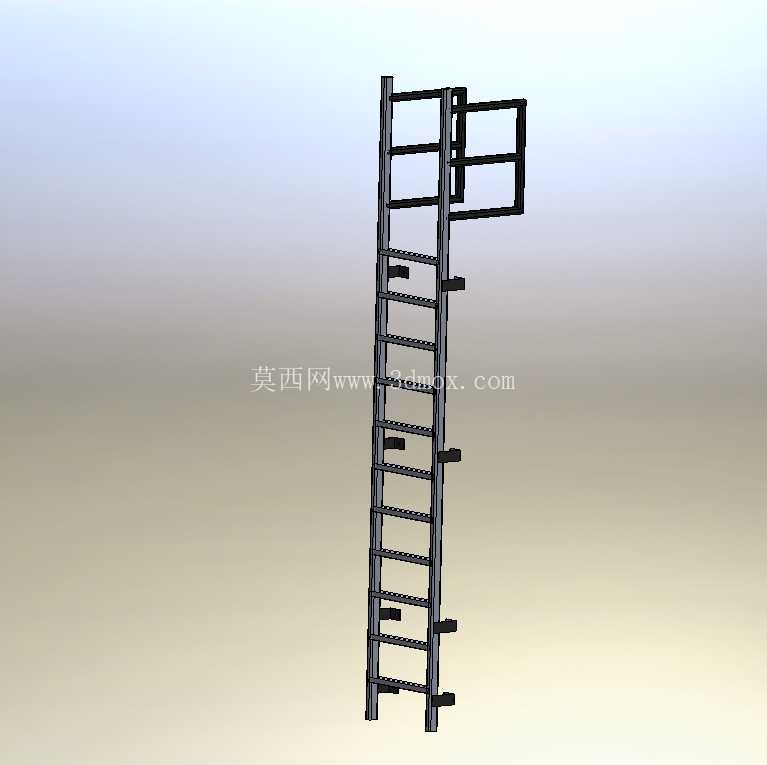

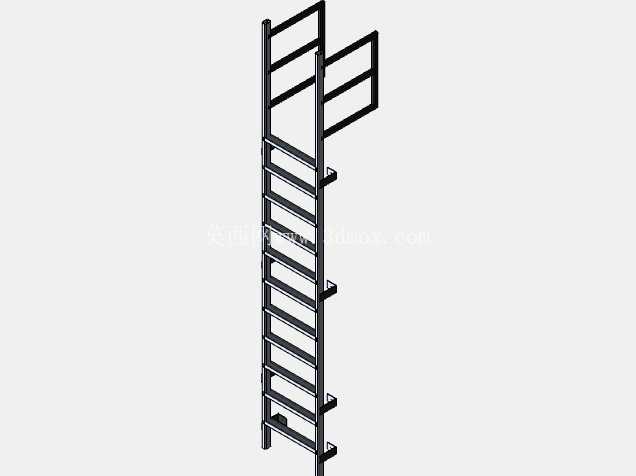

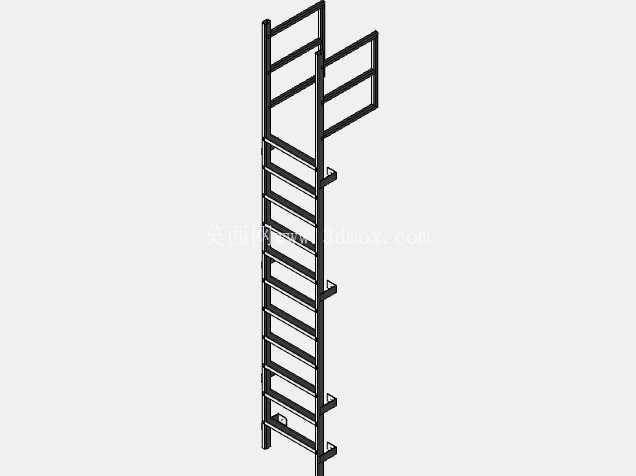

爬梯上部设置的外伸护笼框架，是整个结构里的核心安全设计，护笼的水平圈与竖向连杆形成半包围防护结构，当攀爬人员在梯段上出现失足滑脱的情况时，护笼可以直接兜住人体躯干，避免人员从高空直接坠落。护笼的起始位置距离梯段底部2200mm，这个高度刚好避开人员初始攀爬的抬手抓握区间，不会在登梯初始阶段形成磕碰阻碍，护笼顶部一直延伸到上层平台的踏面以上1100mm，人员攀爬至平台出入口位置时，上半身始终处于护笼的防护范围内，直到脚踩稳平台面、手可以抓握住平台护栏之后，才会脱离护笼的防护范围。

安装层面，爬梯的主立柱上每隔600mm就焊接有带安装孔的固定支耳，支耳采用扁钢折弯成型，安装时可以通过膨胀螺栓或者焊接的方式，将支耳固定在建筑墙体、设备侧壁的预埋钢板上，每一个固定支耳都能传递水平方向的载荷，避免爬梯在人员攀爬时出现横向晃动。整个爬梯的宽度控制在450mm，这个宽度既满足单人攀爬的肢体活动空间需求，又不会因为过宽导致整体重量过大，增加安装面的载荷负担。爬梯的底部直接落地，底端设置有10mm厚的橡胶减震垫，既可以避免金属梯腿直接接触地面造成的防腐层破损，也能抵消一部分攀爬时产生的振动传导。

设计这类管状固定梯的时候，首先要核算的是主立柱的长细比，因为爬梯属于竖向细长结构，如果长细比过大，在人员攀爬的动载荷作用下会出现共振晃动感，所以在梯段高度超过3000mm的时候，需要在中间位置增加一道斜向支撑，将梯段和安装墙面做刚性连接，提升整体结构的刚度。踏步的焊接位置需要做满焊处理，焊后打磨掉焊渣做喷塑防腐，避免焊缝位置出现应力集中导致的开裂。护笼的竖向连杆间距不大于300mm，防止人员在滑脱时从连杆间隙中窜出，所有的型材边缘都做倒圆角处理，没有尖锐的毛刺棱角，避免攀爬时刮破工作服、划伤手部。

从实际使用场景来看，这类管状固定梯除了用在工业厂区的固定通行点位，也会配套在大型冲压设备的检修通道、仓储立库的侧墙检修位、市政管廊的竖向出入口位置，相比可拆卸的移动梯，永久安装的固定梯不需要每次使用时挪动就位，也不会出现梯子滑移倾翻的风险，日常巡检时可以直接攀爬，通行效率更高。在做三维建模的时候，需要重点还原管材的拼接位置、固定支耳的孔位尺寸、护笼的弧度参数，这些细节直接决定了后续加工下料、现场安装的匹配度，如果建模时忽略了支耳的安装间隙，现场安装时就可能出现螺栓无法穿入、梯段和墙面贴合不严的问题。另外爬梯的整体垂直度公差要控制在千分之一以内，建模时就要把安装基准面设定准确，避免加工出来的梯段出现倾斜，导致踏步不在水平面上，攀爬时出现重心偏移的安全隐患。
