带安装底座的定滑轮导向支撑结构

项目分类:通用五金配件 发布时间:2026-07-29 ID:1205079
  • 带安装底座的定滑轮导向支撑结构
  • 带安装底座的定滑轮导向支撑结构
  • 带安装底座的定滑轮导向支撑结构
  • 带安装底座的定滑轮导向支撑结构
  • 带安装底座的定滑轮导向支撑结构

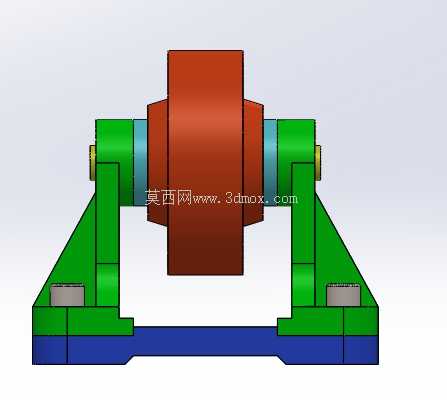

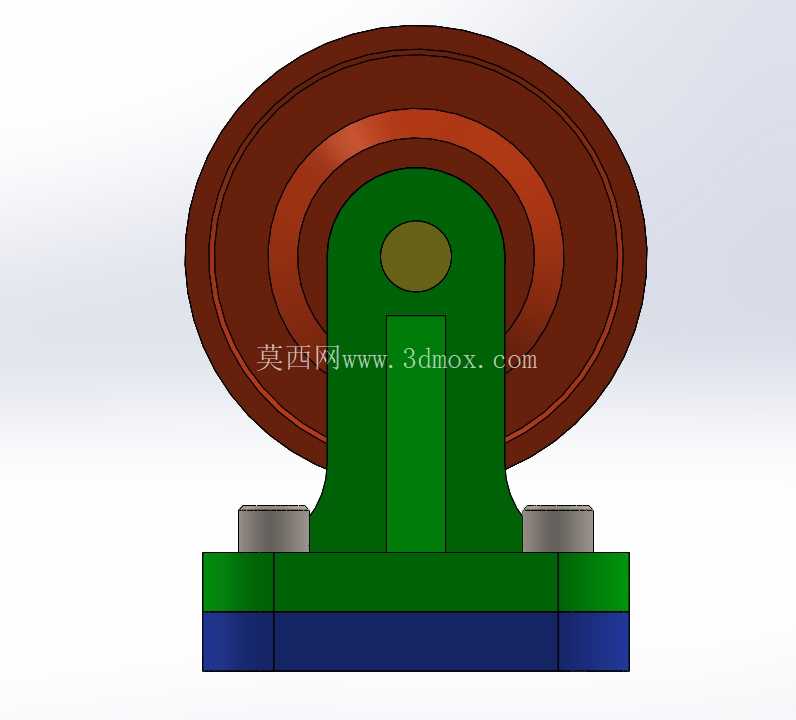

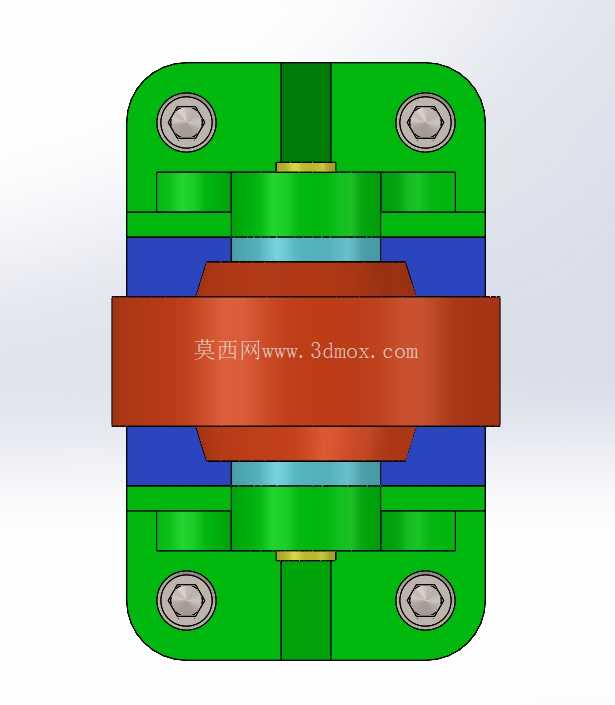

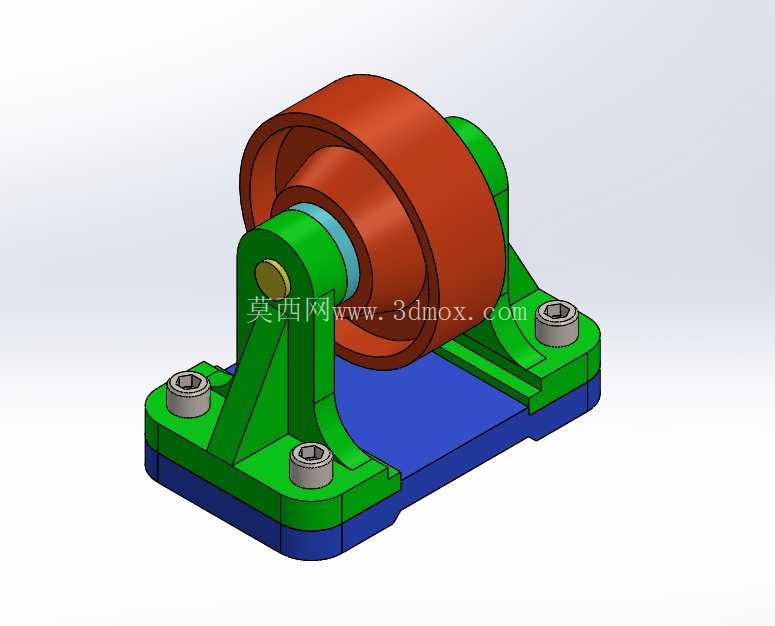

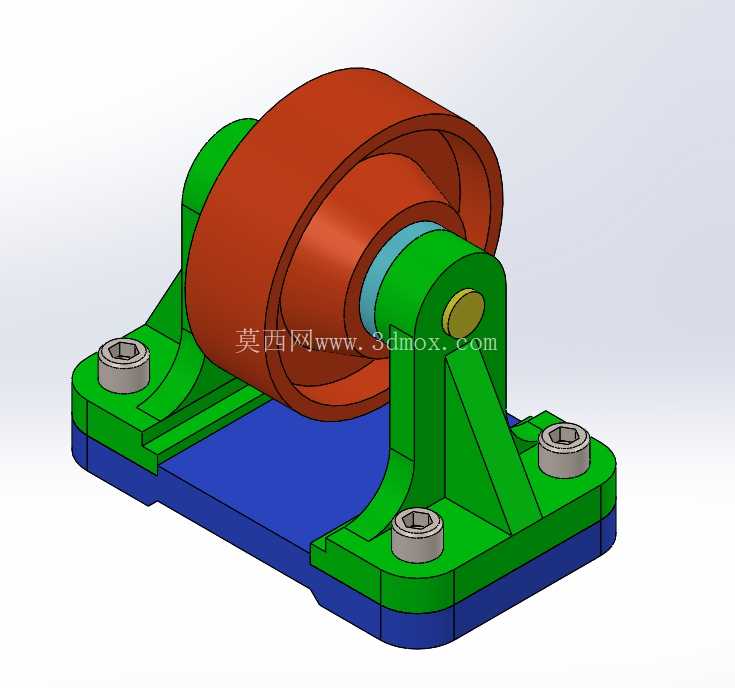

这款带一体式安装底座的定滑轮结构,是起重输送、物料搬运场景里极为常见的导向承载部件,日常在车间小型起重工位、生产线物料移送滑道、电梯配重导向段、轻型吊装设备的走线位置都能见到它的应用,核心作用是为柔性绳索、平皮带提供转向支撑,改变施力方向的同时降低绳索传动过程中的摩擦损耗。从结构设计逻辑来看,整个部件采用分体装配思路,底部是带加强筋的L型安装支座,支座底板开有四个沉头安装孔,适配M8规格的内六角圆柱头螺栓,安装时可直接将底板贴合在设备机架的安装平面上,沉孔设计能够让螺栓头完全埋入板件内部,不会突出底板表面干涉安装平面的贴合度,也能避免螺栓头外露剐蹭经过的绳索或操作人员。支座的两个立板向上延伸,中间预留了滑轮的安装空间,立板外侧做了三角形加强筋结构,筋板从底板表面一直延伸到立板上部的轴孔位置,能够承受滑轮受载时对立板产生的侧向弯矩,避免长期受载后立板向外张开导致滑轮卡滞。中间的滑轮主体采用带凹槽的轮体结构,轮槽的弧度经过适配设计,能够容纳直径6-10mm的编织绳索或者同规格的平皮带,轮槽表面做了圆弧过渡处理,不会在绳索弯折位置产生尖锐的剪切应力,能够有效延长绳索的使用寿命。滑轮与中心转轴之间预留了转动间隙,转轴两端通过轴肩与立板上的安装孔定位,端部采用闷盖限位,防止转轴在转动过程中从立板孔中脱出。整个结构的安装边界清晰,底板总长度为120mm,宽度为60mm,安装孔的孔距为90mm和40mm,选型时只要确认安装面的预留尺寸满足孔距要求,就可以直接对位安装,不需要额外做安装板的适配加工。在实际使用场景中,这类定滑轮结构通常不会单独作为承载部件使用,多数是配合卷扬机构、配重块组成完整的牵引系统,比如在小型门式吊架的走线位置,会在横梁两端各安装一个该结构的滑轮,将卷扬机的钢丝绳通过滑轮导向后垂直起吊重物,既能够改变钢丝绳的施力方向,让卷扬机可以布置在机架的侧面位置节省顶部空间,也能通过轮槽的约束避免钢丝绳在收放过程中出现跳绳、脱槽的问题。在生产线的物料移送场景中,这类滑轮也常作为皮带线的端部张紧导向轮使用,通过调整支座的安装位置来改变皮带的张紧度,相比一体式的张紧轮结构,这种分体装配的滑轮在轮体磨损后可以单独拆卸更换轮体,不需要更换整个支座部件,后期维护成本更低。设计过程中需要重点关注立板轴孔的同轴度要求,两个立板上的转轴安装孔需要一次装夹加工完成,同轴度公差控制在0.05mm以内,否则会导致转轴安装后出现偏斜,滑轮转动时会出现卡滞、偏磨的问题,长期使用还会加剧转轴的磨损。另外轮体的材质选择也需要根据使用场景调整,在无特殊要求的普通车间场景下可以采用尼龙材质轮体,自重轻、运行噪音小,还能减少对绳索的磨损;在重载、有油污的工况下则需要更换为钢制轮体,提升轮体的承载能力和抗腐蚀能力。支座部分通常采用铸铁或者Q235钢板焊接加工,铸铁材质的支座减震性能更好,适合有持续振动的工况,焊接钢板的支座加工周期更短,适合非标的定制场景。整个结构没有复杂的曲面特征,建模过程中可以先绘制底板的草图,拉伸生成底板实体后再绘制立板和加强筋的轮廓,通过拉伸和布尔运算生成支座主体,之后单独绘制滑轮和转轴的零件,最后按照装配关系配合到位即可,装配时需要注意预留滑轮的轴向窜动间隙,间隙值控制在0.2-0.5mm之间,既能够避免滑轮转动时与立板产生摩擦,也不会因为间隙过大导致滑轮在转动过程中出现晃动。
