汽车冲压模具用U型紧固螺栓结构

在汽车冲压模具的装配与运维场景中，这类U型螺栓的使用频率远高于常规外六角螺栓，尤其是在模具气路管道、冷却水路排布，以及模座附属杆件的固定环节，它能避开平面安装的空间限制，直接环抱圆柱形被固定件完成锁紧，不需要在被固定的管材、杆体上额外加工安装孔位，不会破坏原有构件的结构强度与管路密封性。

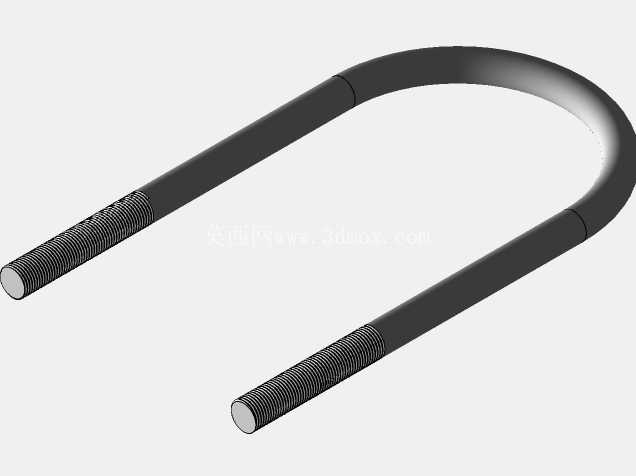

从实际功能特性来看，这款U型螺栓的两个直杆段全程加工有连续三角螺纹，螺纹收尾处做了平滑过渡处理，避免螺纹末端应力集中导致的杆部断裂问题，配套的六角法兰面螺母自带防滑齿面，锁紧后不需要额外加装弹簧垫圈，就能在冲压设备连续往复振动的工况下保持足够的锁紧力，不会出现螺母回松、固定件移位的问题。U型弯曲段的内弧面做了圆角抛光处理，和被环抱的圆柱件接触时不会刮伤管件表面的防锈层或者密封胶层，接触面积比直角折弯的抱箍更大，单位面积的压紧应力更小，长时间锁紧也不会出现管件局部变形的问题。

设计这类U型螺栓时，首先要根据被固定件的外径确定弯曲段的内弧直径，通常预留0.2到0.5毫米的装配间隙，方便安装时快速对位，不会因为加工误差导致螺栓无法卡入被固定件。两个直杆段的平行度公差要控制在0.1毫米以内，不然穿入安装板的过孔时会出现卡滞，强行锁紧还会导致杆部产生附加弯曲应力，降低螺栓的疲劳强度。螺纹段的长度要根据安装板厚度、螺母厚度、以及预留的锁紧余量来确定，通常螺母拧紧后要露出2到3个螺距的螺纹，既保证足够的啮合牙数，也不会因为螺纹过长干涉周边的模具零部件。弯曲段的折弯半径不能过小，不然冷弯过程中杆部外侧会出现微裂纹，热处理后容易在裂纹处发生断裂，通常折弯半径不小于杆部直径的1.5倍，保证折弯处的金相组织均匀，力学性能和直杆段保持一致。

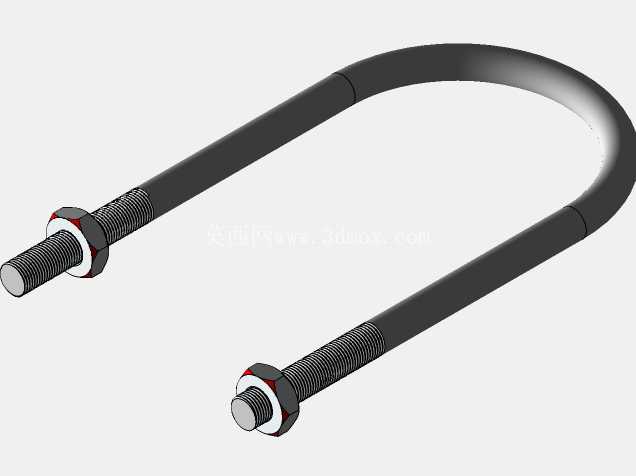

从安装边界来看，这类U型螺栓安装时需要在固定基板上加工两个和直杆段对应的过孔，孔间距和两个直杆段的中心距保持一致，过孔直径比杆部大0.3到0.8毫米，方便安装时调整位置。安装时要注意两个螺母的拧紧力矩保持一致，避免单侧受力过大导致U型段出现偏斜，抱紧力不均匀。在汽车冲压模具的下模座区域，冷却水管的固定通常会成排使用这类U型螺栓，间距控制在300到500毫米之间，既可以保证管路固定牢靠，也不会因为固定点过多增加装配工作量。在模具的气动元件安装支架固定场景中，U型螺栓可以直接环抱模座的加强筋圆杆，不需要在模座上焊接额外的安装座，减少焊接变形对模座平面度的影响，后期调整支架位置时也只需要松开螺母就可以滑动调整，不需要重新钻孔攻丝，运维调整的效率更高。

不同于普通的平板连接螺栓，U型螺栓的受力形式主要是径向抱紧力和轴向的拉紧力，在建模过程中要特别注意弯曲段的曲率连续性，不能出现折线拐点，不然有限元分析时会在拐点处出现应力集中的假阳性结果，影响后续的强度校核。螺纹部分如果是用于装配干涉检查，可以采用装饰螺纹线简化建模，如果是用于力学性能分析，则需要导入精确的螺纹牙型模型，保证啮合处的应力计算结果准确。另外在装配体中调用这类U型螺栓时，要注意给螺母预留足够的扳手操作空间，通常螺母外侧要预留至少1.5倍螺母对边宽度的操作空间，不然现场装配时扳手无法卡入螺母，会导致无法完成锁紧操作。在有防腐要求的应用场景中，这类U型螺栓通常会做发黑或者达克罗表面处理，建模时可以根据表面处理的不同赋予对应的材质外观，方便在装配体中快速区分不同表面处理的标准件，减少BOM统计时的错漏。
