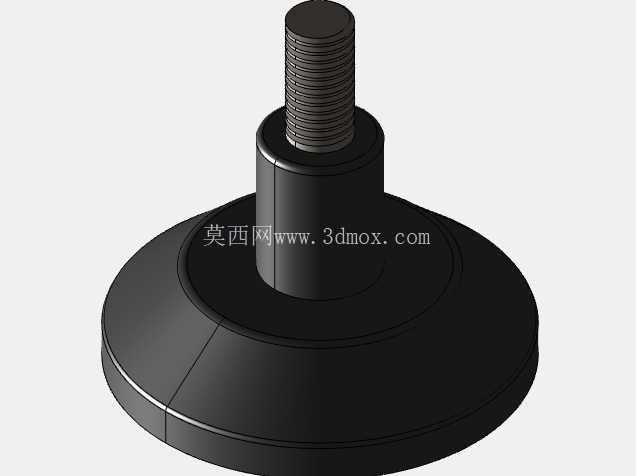

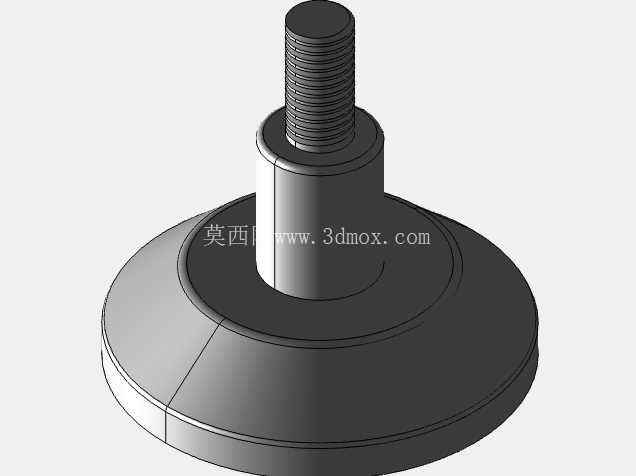

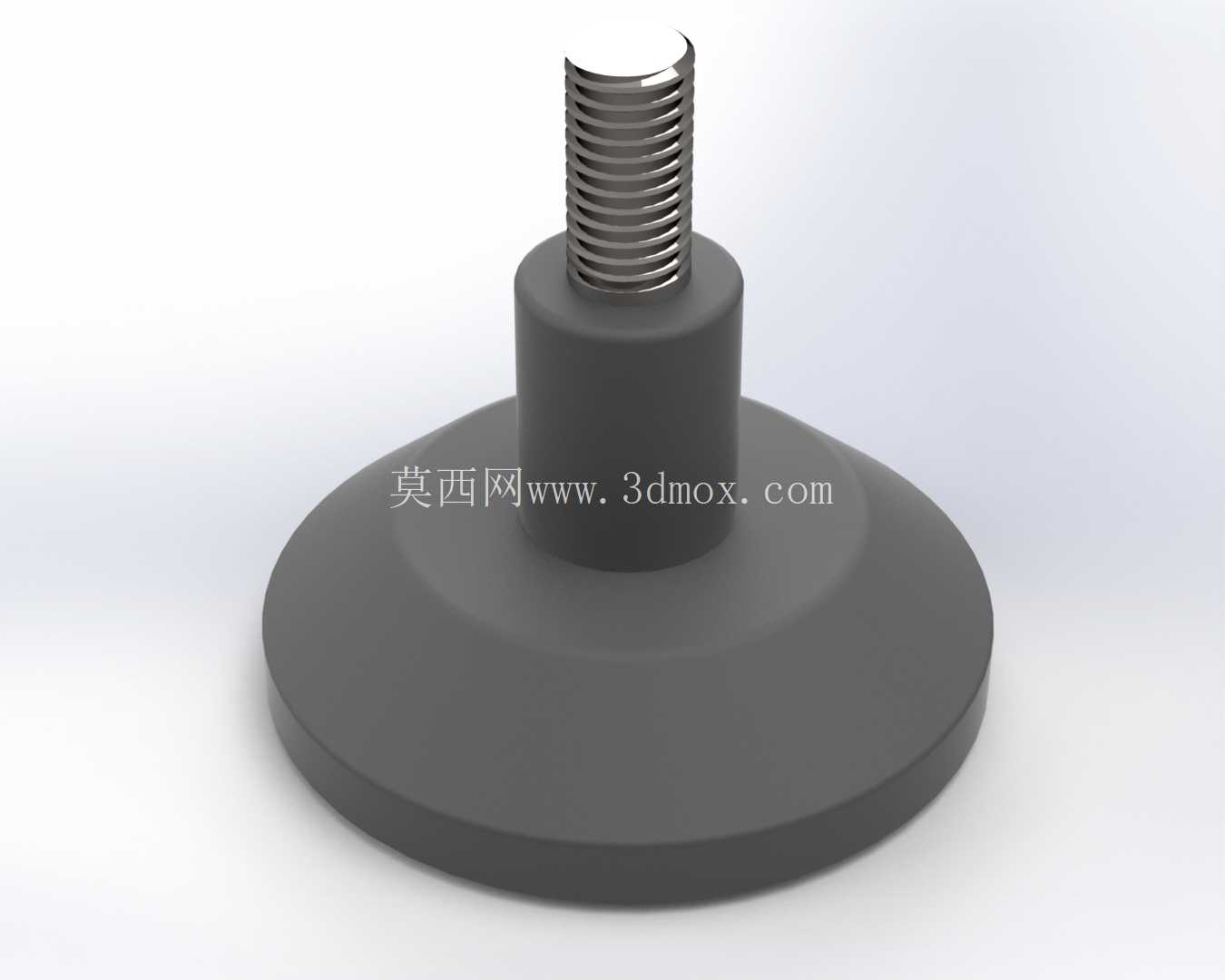

M10规格可调节支撑脚结构设计

在各类工业生产设备、输送线体、工装台架的现场安装调试环节，地面平整度偏差带来的设备水平度问题，一直是影响设备运行稳定性的核心因素之一，这款M10规格的可调节支撑脚，正是针对这类场景开发的基础支撑部件。从结构设计逻辑来看，这款支撑脚采用分体式组合结构，下部为大直径的尼龙或橡胶材质支撑底盘，上部为M10规格的外螺纹调节螺杆，中间通过注塑嵌装的结构将螺杆与底盘连接为整体，既保证了螺纹调节的顺畅度，也避免了金属螺杆直接接触地面造成的地面刮损，同时底盘的大直径设计可以有效分散设备的单点承重，降低对地面的压强，避免长期承重下地面出现凹陷变形。实际应用场景覆盖非常广泛，从轻型的铝型材工作台、装配流水线支架，到中小型的冲压辅助工装、检测设备机架，甚至部分食品加工生产线的设备支脚，都可以选用这款规格的可调脚完成安装调平。在功能特性上，这款支撑脚的调节逻辑是通过螺杆与设备底部的内螺纹安装孔配合，旋转支撑底盘即可改变整体支撑高度，单支脚的调节行程可以覆盖常规车间地面15mm以内的平整度偏差，不需要额外加装垫片即可完成设备的水平校准，调平完成后可以通过配套的锁紧螺母锁死调节位置，避免设备运行过程中的振动导致支撑高度偏移，出现设备倾斜、运行异响等问题。从安装边界来看，这款支撑脚的底盘直径设计为50mm级别，安装时需要在设备底部预留对应直径的落地空间，避免底盘与地面线槽、地面凸起结构产生干涉；螺杆部分的长度根据调节行程设计，安装时需要保证螺杆旋入设备安装孔的啮合长度不小于8mm，避免承重后出现螺纹滑牙、支撑失效的问题；单支脚的额定承重可以达到200kg级别，四支组合使用时可以满足总重800kg以内的设备支撑需求，完全覆盖轻型工业设备、工作台架的承重要求。设计过程中重点考虑了现场安装的操作便利性，底盘侧面做了防滑的滚花结构，不需要借助扳手等工具，徒手即可旋转完成高度调节，对于后期设备移位、重新调平的场景，操作门槛更低；底盘底部可以根据使用场景选配防滑橡胶垫，在光滑的环氧地坪地面使用时，可以增大支撑脚与地面的摩擦力，避免设备受水平外力作用出现移位。在三维建模过程中，螺纹部分采用标准M10粗牙螺纹的参数建模，螺纹大径、小径、螺距完全符合国标普通螺纹的尺寸要求，保证与标准内螺纹孔的配合精度；底盘部分的过渡圆角做了优化处理，避免应力集中导致的底盘开裂问题，螺杆与底盘连接的嵌装部位做了止转结构设计，保证调节过程中螺杆不会跟随底盘同步转动，确保调节动作顺畅。很多结构设计人员在选型支撑脚时容易忽略螺杆旋入深度的问题，这款模型在建模时特意标注了最小啮合深度的参考位置，方便设计人员在绘制设备机架图纸时，准确预留安装孔的螺纹深度，避免出现安装时螺杆旋入不足、支撑强度不够的隐患。另外针对不同的使用环境，这款支撑脚的材质也可以做适配调整，在有耐腐蚀要求的化工车间场景，可以选用304不锈钢材质的螺杆搭配聚丙烯材质的底盘，在常规的机加工车间场景，选用镀锌碳钢螺杆搭配增强尼龙底盘即可满足使用需求，不同材质组合的安装尺寸完全一致，不需要修改设备的安装孔设计即可完成替换。
