机加工用固定式台虎钳结构设计

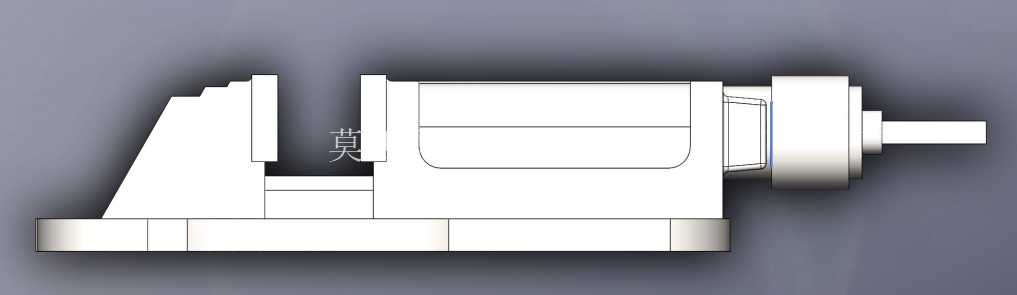

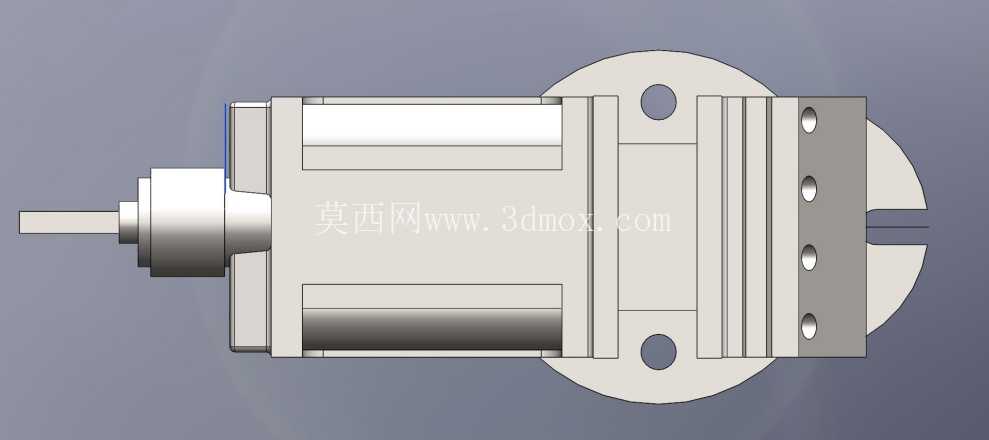

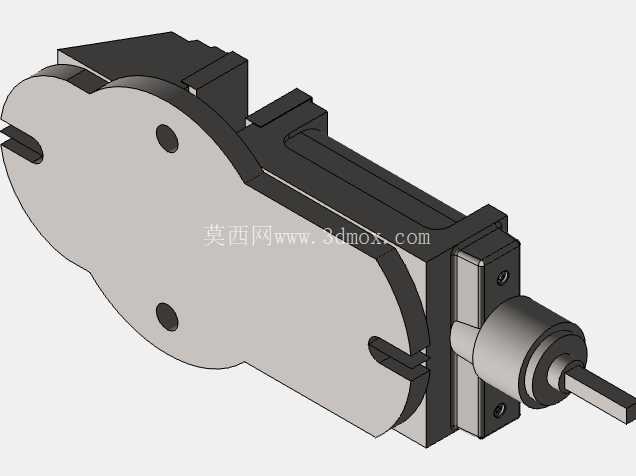

在常规机加工车间的工位布局里，台虎钳是钳工作业、小型零件铣削、钻孔、攻丝工序里最基础也最高频的装夹载体，这款固定式台虎钳的结构设计，完全围绕中小尺寸金属零件的稳定装夹需求展开，没有冗余的花哨结构，每一处几何特征都对应实际加工场景里的刚性需求。从安装边界来看，底座采用带定位缺口的圆形法兰结构，法兰面上预留两个对称的安装沉孔，可直接通过T型螺栓固定在标准钳工台台面或者铣床工作台上，底座的回转定位槽预留了角度调整的锁紧空间，不需要额外加装转接板就能适配多数常规加工工位的安装尺寸，整体安装后突出工作台面的高度控制在120mm以内，不会因为装夹高度过高导致操作时手臂悬空疲劳，也能避免加工时刀具行程不足的问题。

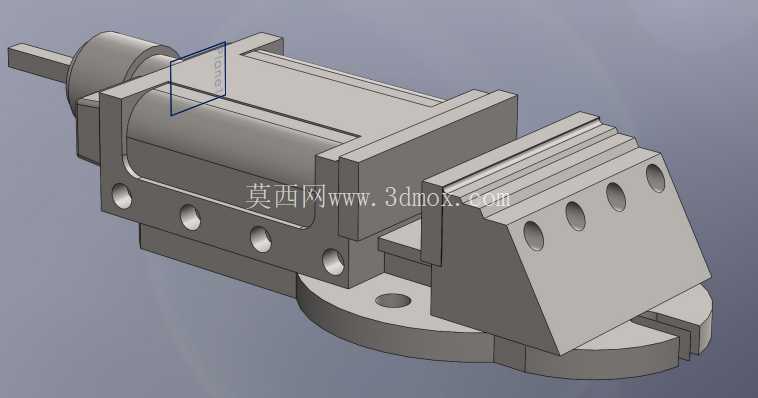

钳身主体采用一体式铸铁结构的设计思路，固定钳身和底座的连接部位做了加厚的加强筋过渡，在承受大扭矩夹紧力或者铣削侧向冲击力的时候，不会出现钳身根部断裂的问题，活动钳身的导轨采用矩形滑动导轨结构，配合丝杠的传动间隙预留了0.02mm的磨损补偿量，长期使用出现导轨磨损后，可以通过调整塞铁的压紧量来恢复装夹精度，不需要整体更换钳身部件。钳口部位采用可更换的齿面钳口板，钳口板上的交叉齿纹深度控制在1.2mm，既能够保证夹持毛坯件的时候有足够的摩擦力防止零件打滑，又不会因为齿纹过深在软质金属或者精加工零件表面留下过深的夹痕，钳口板通过内六角沉头螺钉固定在活动钳身和固定钳身上，磨损后只需要更换钳口板就能恢复夹持性能，维护成本极低。

传动部分采用梯形丝杠传动，丝杠的导程选择5mm，既能够保证夹紧的时候有足够的机械增力比，不需要施加过大的手柄力就能达到足够的夹紧力，又不会因为导程过小导致活动钳身开合速度过慢，影响零件装拆的效率，丝杠的尾端采用带推力轴承的支撑结构，夹紧的时候丝杠承受的轴向力直接通过推力轴承传递到固定钳身的端面上，不会出现丝杠弯曲变形的问题，手柄部位采用穿销式的可转动手柄，不需要使用的时候可以将手柄垂下，避免突出的手柄磕碰过往人员或者影响工位周边的工具摆放。

在实际应用场景里，这款台虎钳除了常规的钳工锉削、锯切作业装夹，还可以配合分度头、角度垫铁使用，完成小型轴类零件的键槽铣削、径向孔加工，也可以夹持小型焊接组件完成定位焊接作业，钳身侧面预留的两个螺纹孔可以用来安装挡料块或者定位靠山，批量加工小型零件的时候不需要每次都找正零件位置，能够大幅提升批量作业的装夹效率。活动钳身的行程控制在100mm，最大开口尺寸可以满足多数100mm以内尺寸的零件装夹需求，覆盖了车间里80%以上的小型零件装夹场景，不会因为行程过大导致钳身整体尺寸冗余占用过多工位空间。

设计过程中特意对钳身的受力变形做了校核，当夹紧力达到25kN的时候，固定钳身的最大变形量控制在0.03mm以内，完全能够满足普通铣削、钻孔工序的装夹精度要求，不会因为装夹变形导致零件加工尺寸超差。钳身表面的安装孔、导轨面的位置公差都按照IT7级精度控制，装配后活动钳身的移动直线度误差不超过0.02mm/100mm，钳口闭合后上下钳口的平行度误差不超过0.015mm，保证装夹零件的时候不会出现零件上翘、倾斜的问题。底座的锁紧机构采用偏心凸轮锁紧结构，调整好钳身的回转角度后，只需要扳动锁紧手柄就能完成底座的固定，不需要反复拧紧多个锁紧螺栓，角度调整的效率比传统的双螺栓锁紧结构提升60%以上，适合需要频繁调整装夹角度的作业场景。
