福禄克714B温度校准器手持设备结构建模

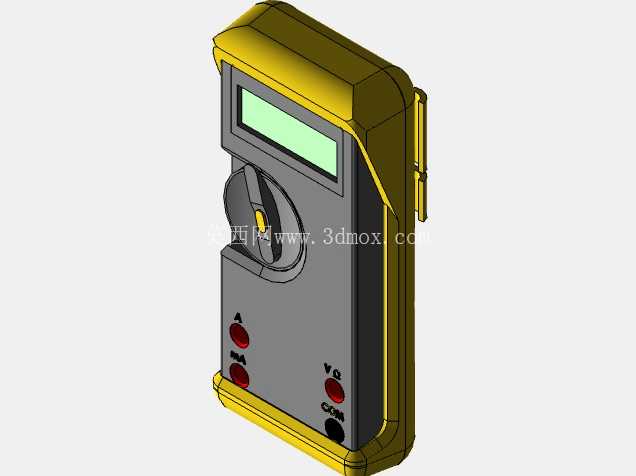

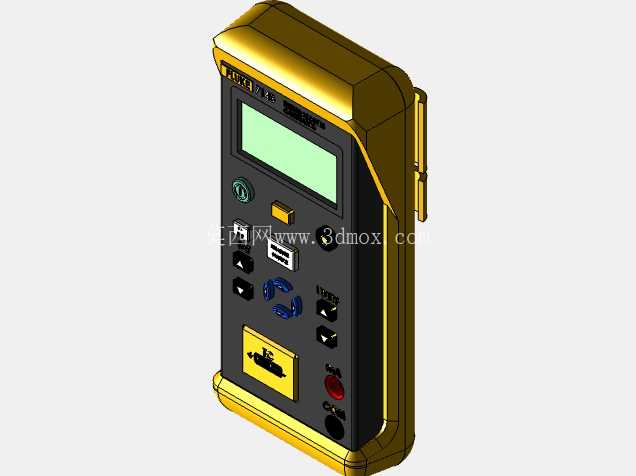

在工业计量与现场设备运维场景里，温度校准器是热工班组随身配备的核心工具，不管是生产线热电偶、热电阻的周期校准，还是实验室温感探头的示值核对，这类手持设备都要兼顾便携性与操作可靠性，建模时首先要贴合现场使用的实际握持逻辑，不能只做外观复刻。从实际使用场景出发，这类设备常年在车间、户外场站、实验室多场景流转，外壳的抗摔包胶结构是设计重点，模型里还原的边角凸起防护结构，对应实际设备跌落时的受力缓冲区域，手持区域的弧度要贴合成年男性单手握持的掌面曲线，侧边的挂扣结构要匹配现场常用的安全挂绳安装位，避免作业时设备从手中滑落造成损坏。设备正面的操作区布局完全遵循现场操作的人机逻辑，上方的显示屏区域做了内凹防护，避免作业时尖锐物件刮花显示面板，下方的功能按键做了分区排布：电源按键独立设置在侧边易触位置，避免误触开关机；功能选择按键集中在中部区域，戴薄劳保手套操作时也能准确按压，不会出现相邻按键误触发的问题；接口区域集中设置在设备下部，对应不同类型温度探头的插接需求，接口旁的标识做了凸起设计，在光线不足的井下、设备夹层作业时，靠手指触感就能分辨接口类型，不用反复低头查看标识。从设计思路上看，这个模型没有追求百分百的测绘复刻，而是优先还原设备的核心结构边界与操作逻辑：整体外形尺寸控制在单手握持的合理区间，长宽厚比例符合现有同类型工业手持仪表的通用尺寸规范，安装边界上预留了背部电池仓的开合空间，侧边挂扣的突出尺寸不会影响设备放入常规工具腰包，底部接口区域的下沉设计能避免插接线材时与握持的手指产生干涉。实际作业中，这类温度校准器需要长时间随身携带，所以外壳的重量分布做了重心靠下的设计，握持时不会出现头重脚轻的脱手风险，模型里还原的下部电池仓结构，正是实现重心平衡的关键结构，电池装入后整体重心落在掌心位置，长时间手持操作也不容易产生疲劳。功能层面，设备的按键反馈行程、接口的插拔深度都在建模时做了结构预留，对应的内部电路板安装空间、显示屏的固定卡扣位置都做了合理的结构避让，不会出现外观做出来但内部结构无法装配的问题。对于结构设计从业者来说，这类手持工业仪表的建模核心不是还原每一个细节纹理，而是抓住现场使用的核心需求：防护结构的合理性、操作区域的人机适配、接口布局的实用性、整体尺寸的便携性，这些要素才是工业手持设备区别于消费电子的核心设计点。很多新手建模时容易把精力放在表面logo、纹理的复刻上，却忽略了设备在实际使用中需要应对的油污、磕碰、戴手套操作、多场景切换等实际工况，最终做出来的模型只是外观相似，完全不符合工业设备的设计逻辑。这个模型在结构处理上，把外壳的拼接缝位置设置在侧面非受力区域，避免摔落时拼接缝直接受力造成壳体开裂，边角的防护包胶与硬塑外壳的贴合位置做了卡槽结构预留，实际生产时可以实现包胶与硬壳的牢固结合，不会出现使用一段时间后包胶脱落的问题。显示屏的防护玻璃与外壳之间预留了密封胶圈的安装槽，满足工业现场的防尘防泼溅需求，对应IP防护等级的结构要求，按键区域的硅胶按键与壳体之间也做了密封结构处理，避免车间里的油污、粉尘从按键缝隙进入设备内部造成电路故障。从安装边界来看，设备背部的支架结构可以实现桌面放置时的角度支撑，在实验室做固定校准时不用额外配备支架，支架的收起位置完全贴合背部壳体轮廓，不会突出壳体表面影响握持或者放入工具包，侧边的挂扣采用金属嵌件的结构设计，挂绳拉扯时不会出现塑料挂扣断裂的问题，这些细节结构都是从实际使用反馈里总结出来的设计要点，也是工业手持设备建模时必须考虑的结构要素。
