多工位颗粒物料定量分装料仓设备

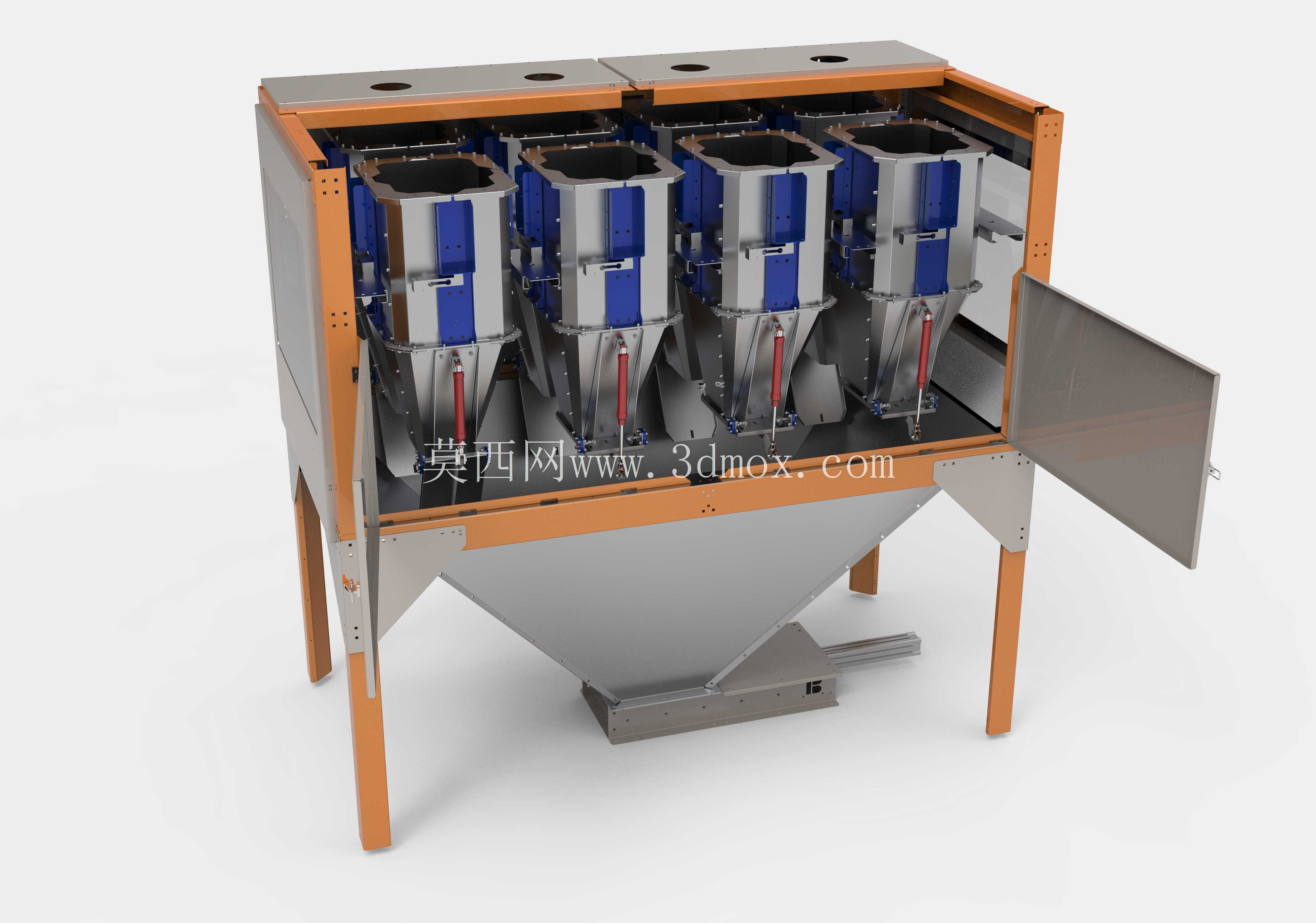

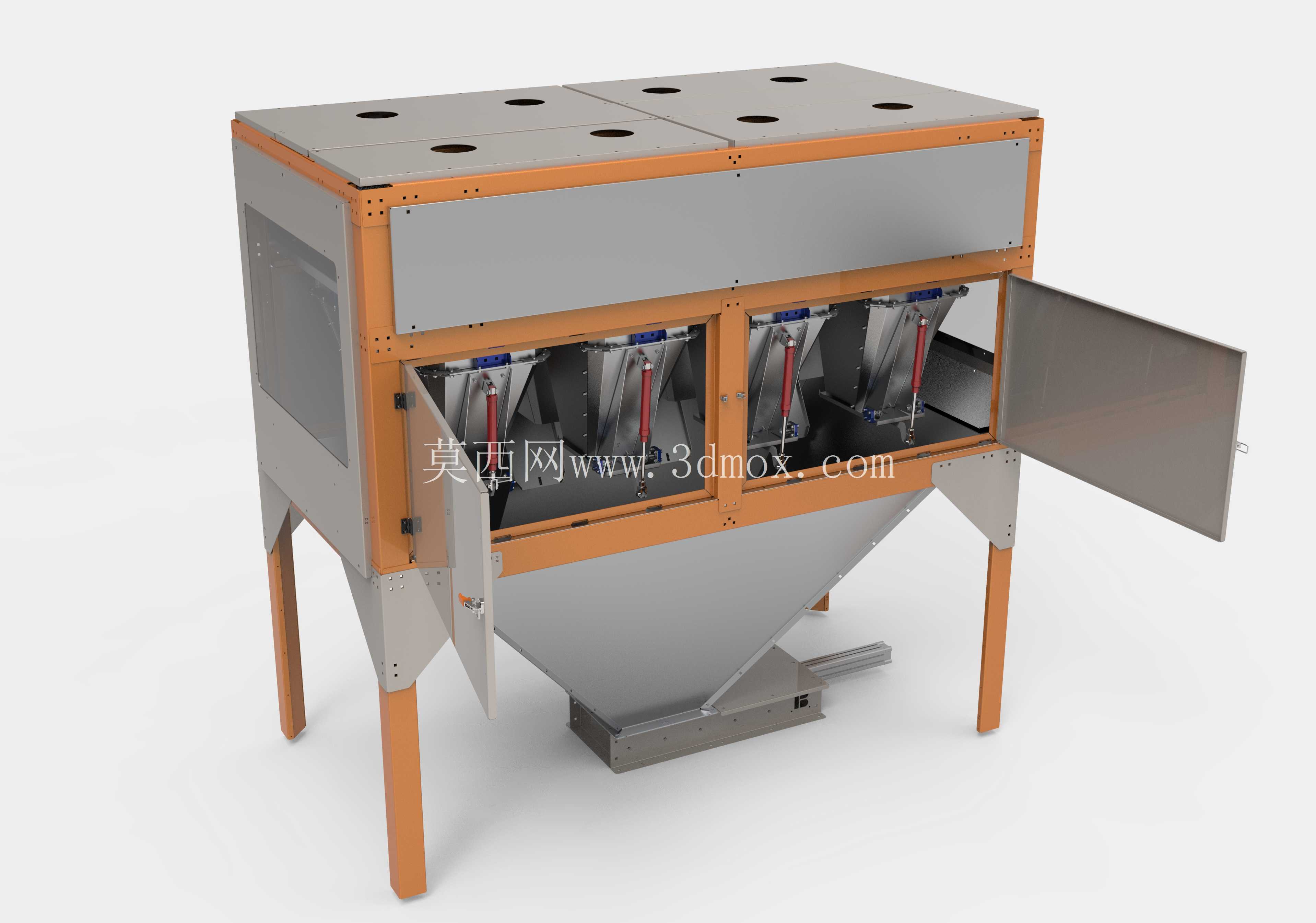

在散料处理的生产环节里，这类多工位料仓设备常被布置在配料工段的上游，衔接前端原料输送与后端定量包装、混配工序，尤其适配食品加工、塑料改性、饲料生产这类需要按配方拆分多批次物料的场景，相比单出口料仓，它能同时对接4个独立的计量单元，省去频繁切换料路的等待时间，单班处理效率能提升近四成。从结构设计逻辑来看，设备整体采用框架式承载思路，外部橙色调的型材框架承担全部结构载荷，银灰色的围板仅做密封防护，不参与受力，这种拆分设计能大幅降低后期维护的拆装难度——检修内部给料组件时，只需翻开对应工位的侧检修门，无需拆解整面围板，不会影响其他工位的正常作业。顶部的盖板预留了6个圆形接口，既可以对接真空上料机的管路实现密闭补料，也能作为除尘口接入车间集中除尘系统，避免散料投料时的粉尘外溢，盖板采用分块拼接设计，单块重量控制在15kg以内，单人即可徒手拆卸清理内部积料。下部的锥斗采用大倾角设计，锥面与水平面夹角设置为68度，针对流动性一般的粉状、小颗粒物料，能有效避免架桥堵料的问题，锥斗底部的平置出料口适配螺旋给料机的安装接口，出料口法兰的安装孔位采用通用标准尺寸，可直接对接市面常见的φ110、φ160规格给料设备，无需额外加工转接法兰。四个支撑腿采用方管型材制作，腿底预留了地脚螺栓安装孔，可直接固定在车间混凝土地面，也可加装脚轮实现工位间的短距离移动，支撑腿的高度经过优化，底部预留出420mm的操作空间，方便操作人员清理落料、维护底部给料组件。内部每个工位都独立配置了气动截料装置，截料闸板采用食品级304不锈钢材质，闸板与料仓内壁的间隙控制在0.2mm以内，既不会卡滞小颗粒物料，也能保证截料时的密封性，避免漏料影响计量精度，气动元件的安装位置全部设置在检修门内侧，打开门即可直接更换气缸、密封件，日常维护的可达性较好。设备的外形尺寸控制在长1800mm、宽1200mm、总高2100mm的范围内，安装时只需预留周边600mm的检修通道即可，不需要额外占用过大的车间面积，整体重量约480kg，普通厂房的2吨/m²地面载荷即可满足安装要求，无需额外做地面加固。从建模细节来看，所有型材的拼接处都做了圆角过渡处理，没有尖锐的棱角，符合车间设备的安全设计要求，围板与框架的连接处采用快拆式卡扣固定，相比螺丝固定，拆装效率提升三倍以上，检修门的铰链采用可拆卸式结构，当需要清理仓内残留物料时，可以直接将整扇门拆下，扩大操作空间。料仓内壁全部做了抛光处理，表面粗糙度Ra≤1.6μm，能减少物料挂壁的概率，针对有腐蚀性的物料场景，也可以将内壁材质更换为316不锈钢，适配更多行业的使用需求。设备侧面预留了观察窗位置，可加装透明亚克力板，方便操作人员在外部直接观察仓内的物料存量，无需打开盖板查看，减少粉尘外溢的风险。在实际使用中，这类料仓还可以搭配称重模块使用，将四个支撑腿更换为称重传感器支腿，即可实现整仓物料的存量实时监测，对接车间的MES系统后，能自动触发补料信号，实现上料、储料、给料的全流程自动化运行，无需人工频繁查看料位。
