带防护角轮式模块化仓储载具结构

在厂内物流周转、线边物料配送以及成品仓储转运场景中，这类带防护结构的轮式模块化载具，是衔接生产工位与仓储区域的核心承载单元，区别于传统一次性纸箱或者固定式周转箱，该结构兼顾了一次性包装的低成本与可循环载具的防护性、移动性优势。从实际使用场景来看，这类载具常应用于汽车零部件分装线旁的物料暂存、电商仓储的拆零拣选周转、电子制造车间的防静电物料转运，以及中小型加工企业的工序间工件流转，不需要额外配置托盘或者手动叉车，单人即可推动完成短距离转运，适配通道宽度1.2米以上的车间内部通行需求。

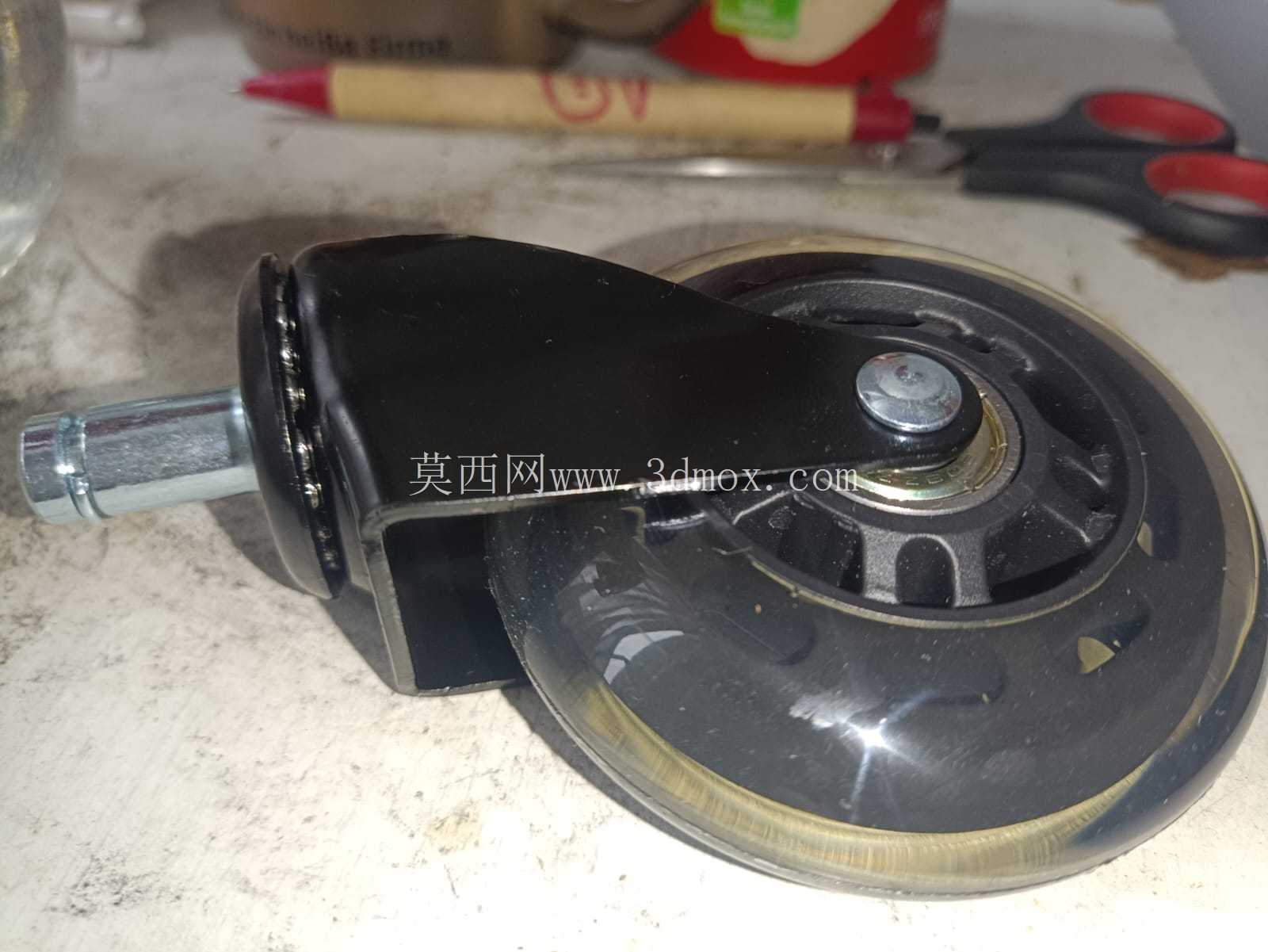

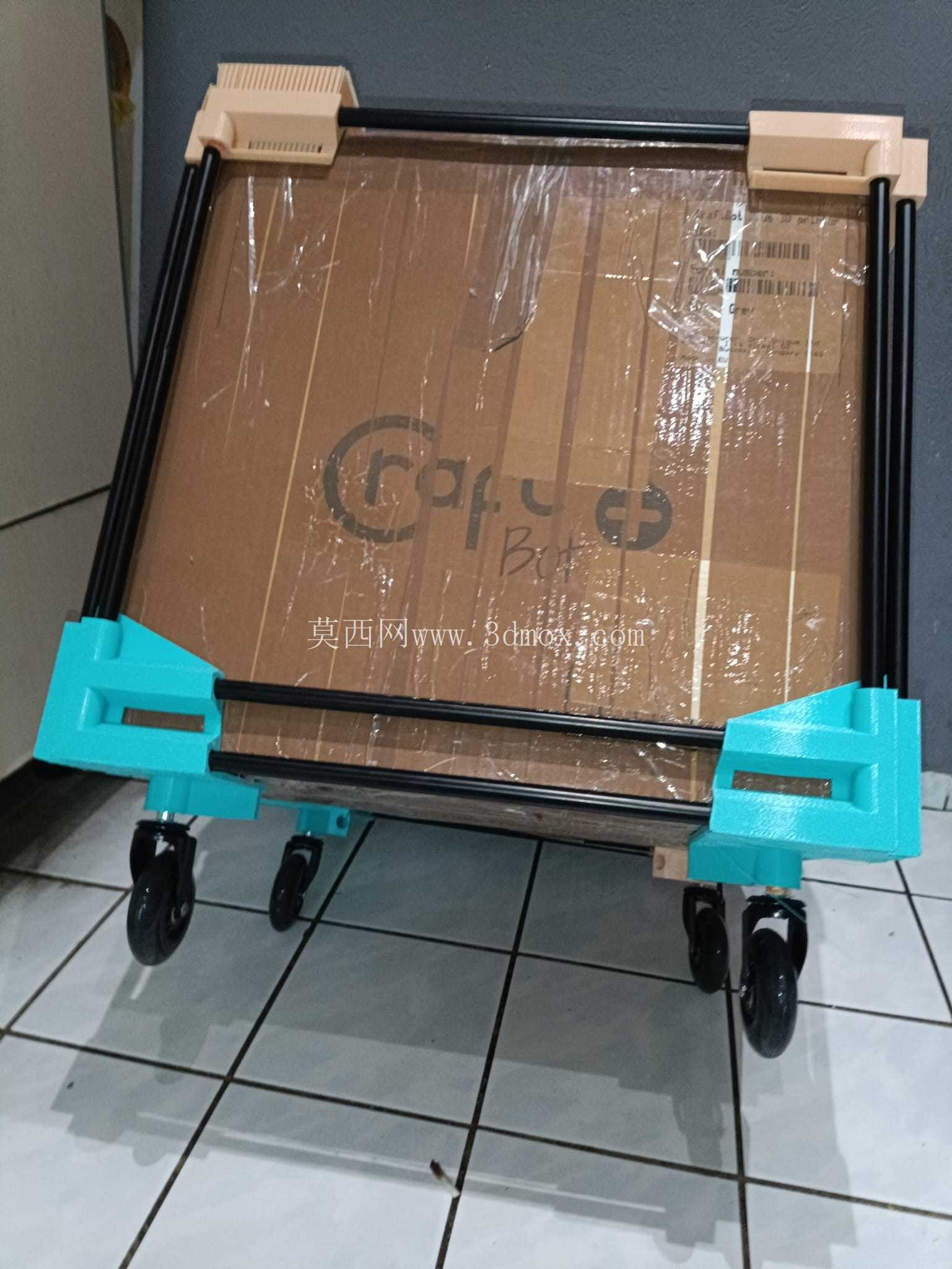

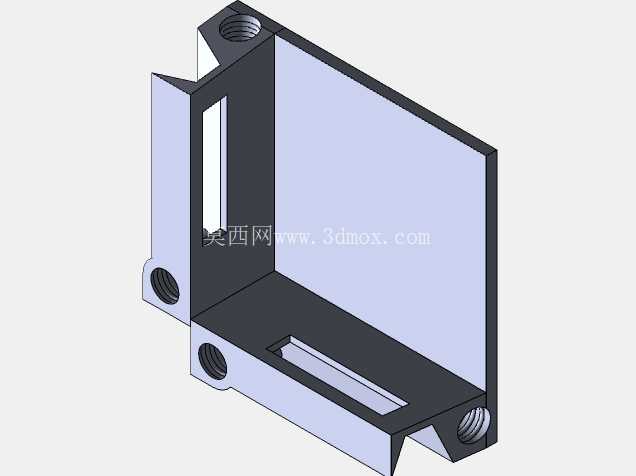

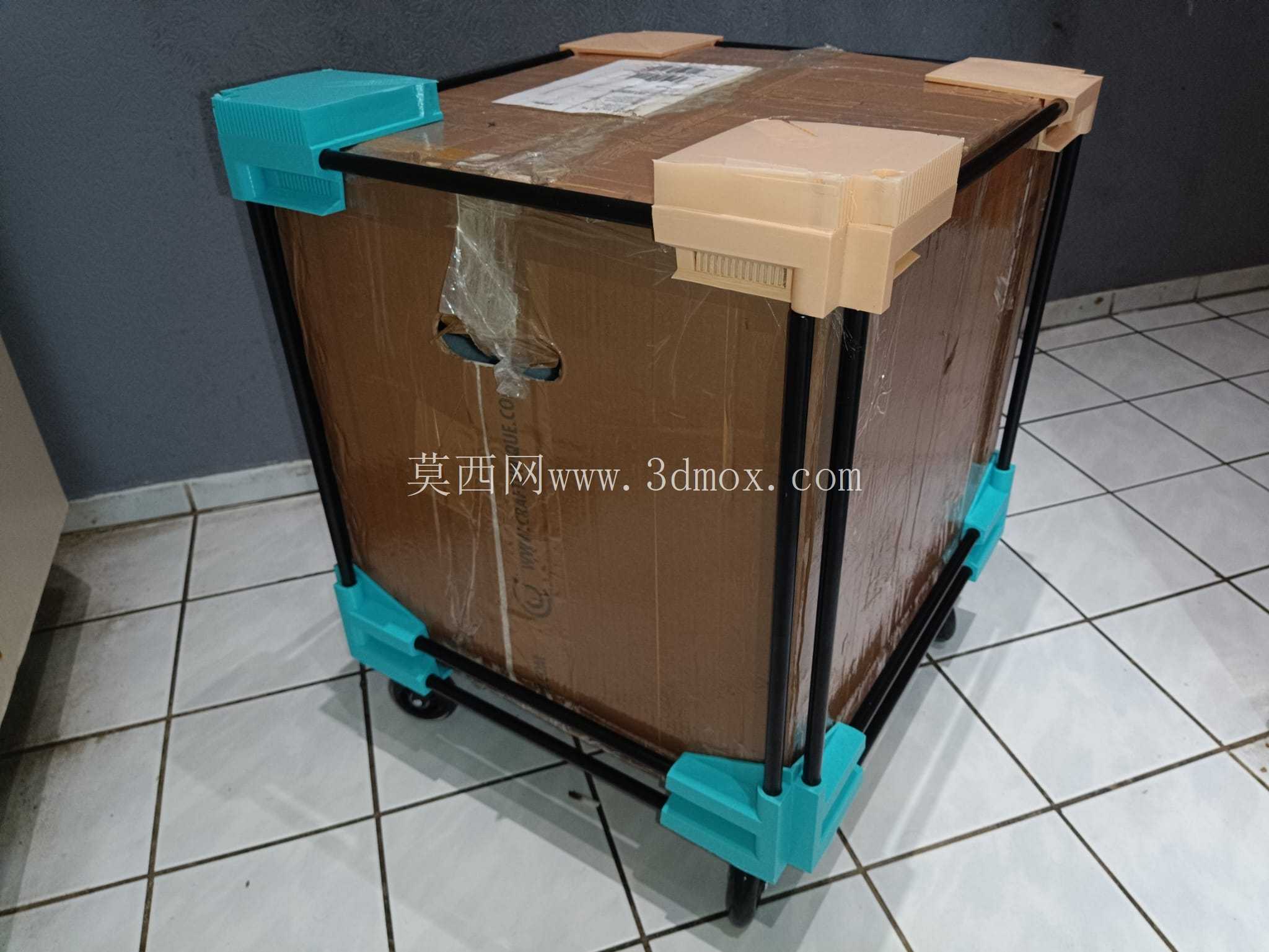

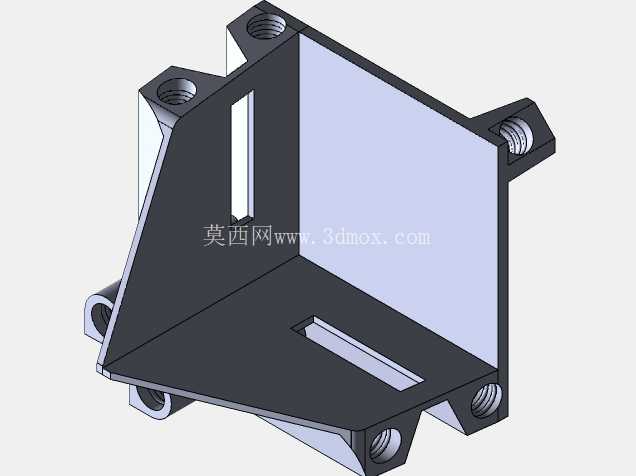

从功能特性上看，该载具采用框架式支撑结构，主体承载部分为标准瓦楞纸箱，外部通过黑色管材搭建方形支撑框架，框架的八个角位配置了两种不同颜色的工程塑料护角，底部四个护角集成了脚轮安装位，搭配低噪万向脚轮，既可以实现载具的灵活转向，也能在堆叠时通过顶部护角的定位槽实现上下层载具的嵌合固定，避免堆叠转运过程中出现滑移倾翻。护角结构同时承担了框架管材的连接固定与边角防撞功能，不需要额外的金属连接件，管材直接插入护角的预留插孔即可完成框架组装，组装过程不需要螺丝或者焊接，单人10分钟内即可完成一套载具的拼装，损坏的护角或者管材可以单独替换，降低了长期使用的维护成本。

设计思路上，该结构充分考虑了包装耗材的复用性与成本平衡，内部纸箱可以根据承载物料的尺寸选择对应规格的标准瓦楞箱，不需要单独开模定制专用箱体，外部框架与护角可以重复循环使用，单次周转的耗材成本仅为传统一次性木质包装箱的三分之一左右。护角采用改性PP工程塑料注塑成型，边角做了圆弧过渡处理，避免周转过程中剐蹭操作人员或者车间设备表面，底部护角的脚轮安装位做了加强筋结构，单轮额定承载可达50kg，整套载具额定承载重量在150kg-200kg区间，适配绝大多数中小型工业零部件、成品包装件的转运需求。框架管材采用直径13mm的薄壁铝管或者精益管，管壁厚度1.0mm，在保证框架结构强度的同时控制整体自重，空载状态下整套载具重量不超过8kg，操作人员搬抬移位时不会有过重的负担。

从安装边界与尺寸适配来看，该载具的框架内尺寸与标准瓦楞纸箱的外尺寸做了公差匹配，单边间隙控制在5mm以内，既可以方便纸箱的放入与取出，也不会因为间隙过大导致纸箱在转运过程中出现晃动偏移。底部脚轮采用凸出式安装，轮体最低点距离护角底面的高度为35mm，保证载具在通过车间地面的伸缩缝、小型门槛或者坡度小于5度的斜坡时不会出现卡滞。顶部护角的定位凸台高度为20mm，堆叠时上层载具的底部护角凹槽可以完全卡在凸台外侧，堆叠三层时整体偏移量不超过10mm，满足仓储区域高位堆叠的空间利用需求。载具的整体外轮廓尺寸根据适配的纸箱规格调整，常规款适配600mm*400mm*400mm的标准物流箱，外轮廓尺寸控制在650mm*450mm*480mm，既可以满足人工推动的操作舒适度，也能适配标准货架的层板间距，不需要额外调整货架即可直接上架存储。

在实际使用过程中，该载具的结构还预留了拓展空间，框架侧面可以通过加装精益管接头拓展标签座、文件袋或者挂钩结构，用来放置物料标识卡、作业指导书或者配套的操作工具，不需要额外在纸箱上粘贴标识，减少了纸箱的污损，提升了纸箱的复用次数。对比传统的固定式周转箱，这种模块化组合结构的存储占用空间更小，返程运输或者闲置存储时，可以将框架拆解、护角叠放，整体占用空间仅为组装后体积的20%，大幅降低了返程物流成本与仓储空间占用。针对有防静电需求的电子制造场景，还可以将护角与管材替换为防静电材质，纸箱内部搭配防静电袋，即可满足电子元器件的周转防护需求，不需要重新开模制作专用载具，结构适配性覆盖了绝大多数离散制造场景的物料周转需求。
