螺旋压紧式手动连杆夹钳结构设计

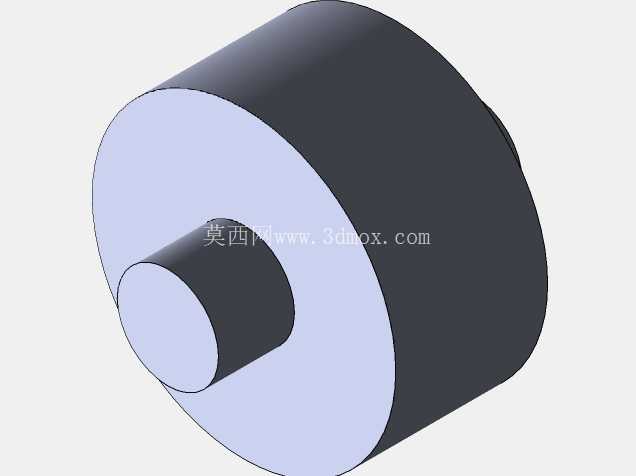

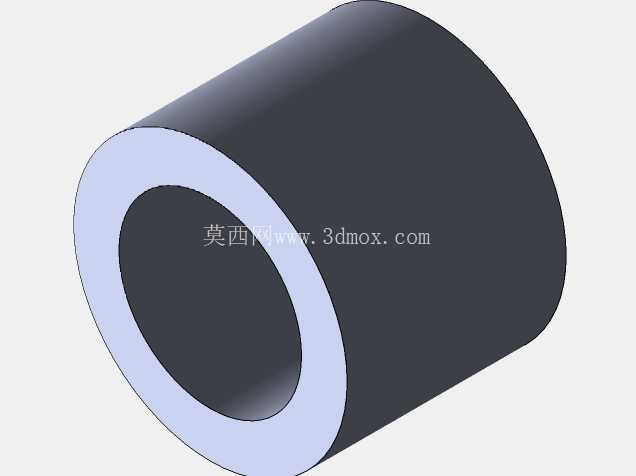

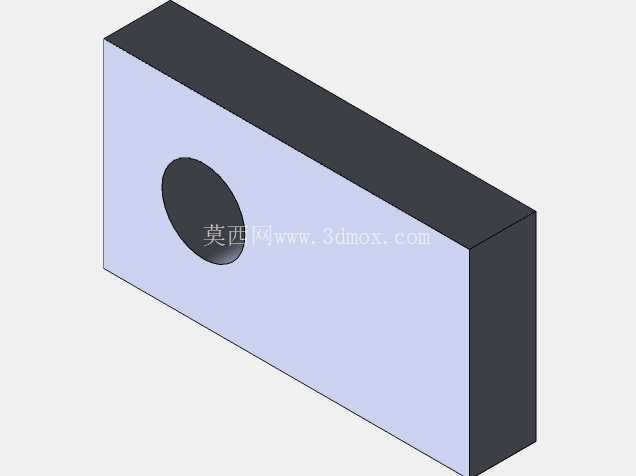

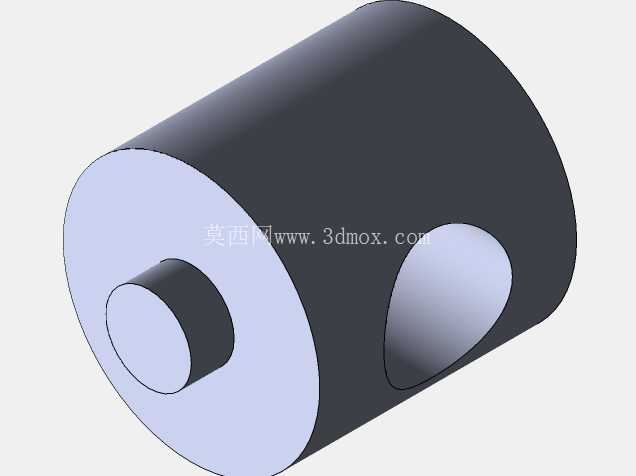

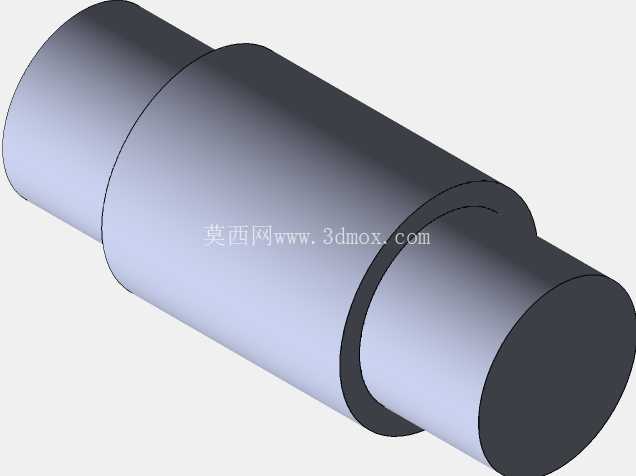

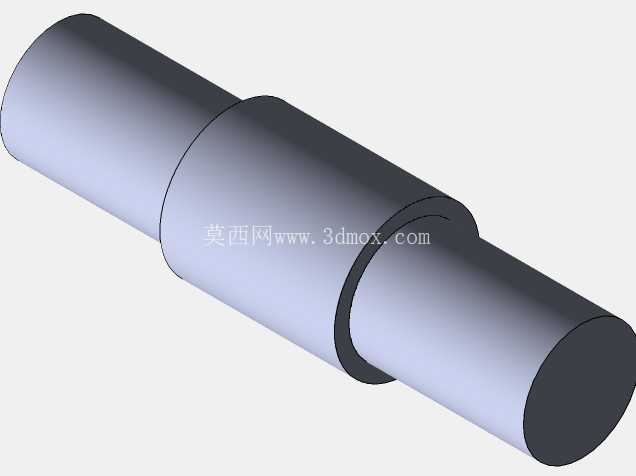

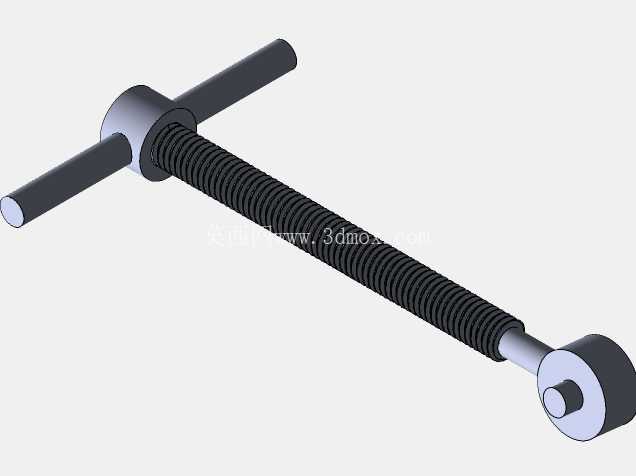

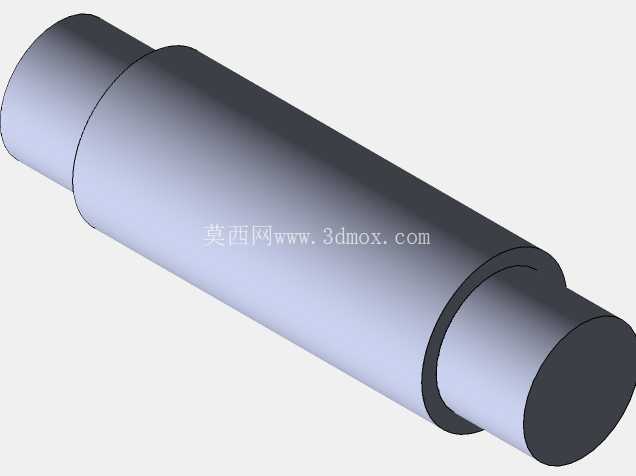

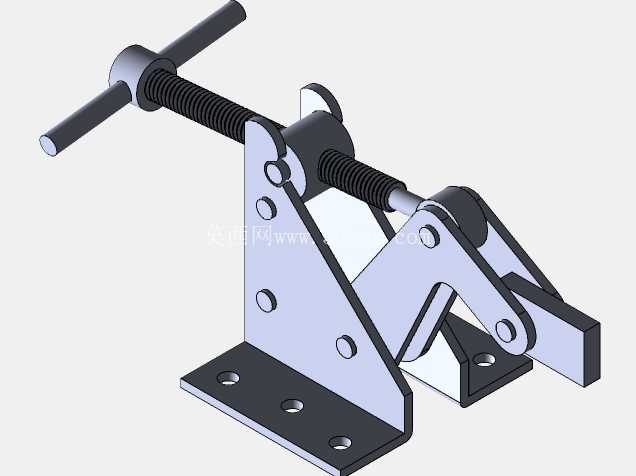

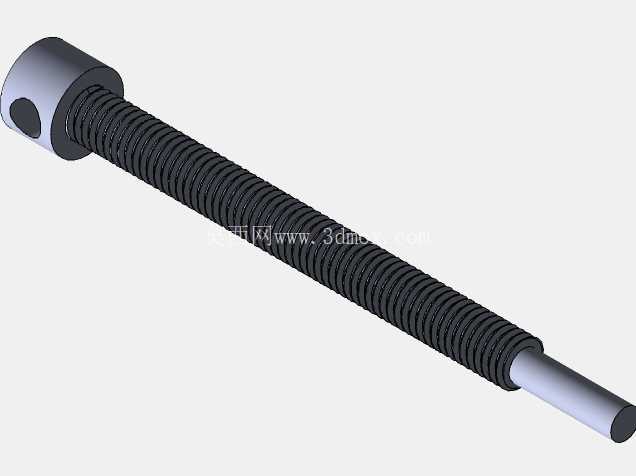

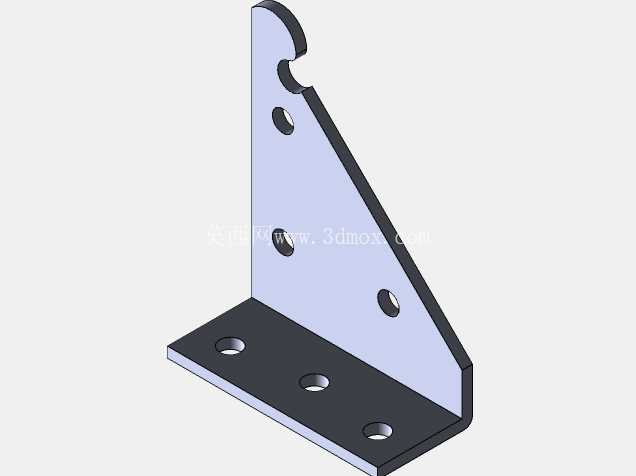

在汽车冲压件焊装、小型机加工件定位、钣金件铆接工序的现场工位上，这类手动螺旋压紧夹具的出镜率一直很高，它不需要外接气源、电源，完全靠人力操作就能提供稳定的夹紧力，对工位配套条件的要求极低，哪怕是临时补焊工位、外协件返修台这类没有动力源的零散作业点，也能快速部署使用。从结构逻辑上看，这套夹具把螺旋传动的大减速比增力特性和连杆机构的死点自锁特性做了结合，操作端的T型手轮转动时，梯形丝杠会把旋转运动转化为直线推力，推动中部的铰接连杆组动作，最终带动前端的压头绕固定铰点回转，完成对工件的压紧动作；当压头到达压紧位置时，连杆铰接点刚好越过机构死点，哪怕丝杠出现少量间隙回退，夹紧力也不会突然消失，能避免加工过程中工件松脱飞出的安全隐患。底座部分采用带安装孔的平板式设计，四个沉头孔的孔位按照常用工装台的T型槽间距做了匹配，安装时可以直接用T型螺栓把夹具固定在焊接平台或者机用台面上，不需要额外做转接板；底座和立板之间加了三角形加强筋，承受大夹紧力的时候立板不会出现根部弯折变形，整套夹具的安装边界控制得比较紧凑，横向占用空间不到200mm，纵向安装深度控制在150mm以内，哪怕是排布密集的多工位工装台，也能在相邻工位之间留出足够的工件取放空间。设计这套结构的时候，首先要核算丝杠的轴向推力和连杆的力臂比，保证单人施加在T型手轮上的力不超过150N的时候，压头端能输出不小于2kN的压紧力，满足1.5mm厚度冷轧钢板冲压件的装夹需求，不会因为夹紧力不足导致焊接时工件移位；其次要控制各铰接点的销轴配合间隙，销轴和孔之间采用H8/f7的间隙配合，既保证连杆转动灵活无卡滞，又不会因为间隙过大导致压头的压紧位置出现超过0.2mm的偏移，保证重复装夹的定位精度。丝杠部分选用Tr12×3的梯形螺纹，这种螺纹的自锁性能好，传动效率适中，手动操作的时候不会出现过于沉手的问题，丝杠和连杆的连接端做了铰接处理，避免丝杠转动的时候承受径向弯矩，减少丝杠的磨损，延长使用寿命。压头的工作端面做了滚花处理，和工件表面接触的时候能增大摩擦力，避免压紧过程中工件出现滑移；压头的长度可以根据实际工件的高度做调整，只要更换不同长度的压头臂，就能适配不同高度差的工件装夹需求，不需要改动整套夹具的主体结构。在实际使用场景里，这类夹具除了用在汽车冲压件的焊装工位，还可以用在小型塑料件的飞边修整工装、木质包装箱的钉装定位、型材切割的临时压紧等场景，因为没有气动元件的密封老化问题，也没有电动夹具的线路故障风险，在多粉尘、多焊渣的焊接车间里，它的维护成本极低，只需要定期给铰接销轴和丝杠加注润滑脂，就能保证长期顺畅使用。很多现场工装设计的时候，会忽略夹具的操作空间预留，这套夹具的T型手轮设置在机构的侧上方，操作的时候人手不会和工件或者工装台的其他部件发生干涉，手轮的力臂长度做了优化，转动的时候不需要使用加力杆，徒手就能完成夹紧和松开动作，松开的时候连杆会带动压头自动抬升30mm以上的开口高度，足够工件顺利取放，不需要额外手动扳动压头，能减少单工位的操作辅助时间。从结构强度的角度看，所有受力的板件都选用Q235冷轧钢板制作，受力较大的铰接销轴选用45号钢调质处理，表面硬度达到HRC28-32，能承受长期反复的冲击载荷，不会出现销轴弯曲或者板件开裂的问题；立板上的铰接孔采用镗孔加工，保证各孔的位置度公差在0.05mm以内，避免连杆运动的时候出现卡滞或者受力不均的情况。很多新手设计手动夹具的时候，要么只考虑螺旋压紧的增力，忽略了松开时的复位问题，导致每次取放工件都要手动把压头扳开，要么只做连杆压紧，没有增力结构，导致夹紧力不足，这套结构刚好把两种传动方式的优势结合起来，既保证了足够的夹紧力，又兼顾了操作的便捷性，在小批量生产、工装试制、现场返修这类场景下，实用性远高于结构复杂的动力夹具。
