手动快速压紧式工装夹具结构设计

这款手动压紧夹具的核心应用场景覆盖多品类零部件的装夹定位环节，在小批量零部件加工、工位临时定位、装配工序辅助固定、样件试制夹持等场景下都能发挥作用，相比气动、液压类夹紧装置，它不需要外接动力源，完全依靠手动操作即可完成夹紧与松开动作，在无气源、无液压站的零散工位，或是户外临时维修装夹场景下，适配性更强。从实际用途来看，它的核心作用是对被加工或待装配的部件施加稳定的压紧力，避免部件在加工振动、装配受力过程中出现位移、偏斜，保证加工尺寸精度与装配对位精度，可适配不同厚度的板类、小型结构件的装夹需求，夹口位置的接触块做了防滑与防刮设计，不会在被夹持工件表面留下压痕，对表面质量要求较高的零部件也能适用。

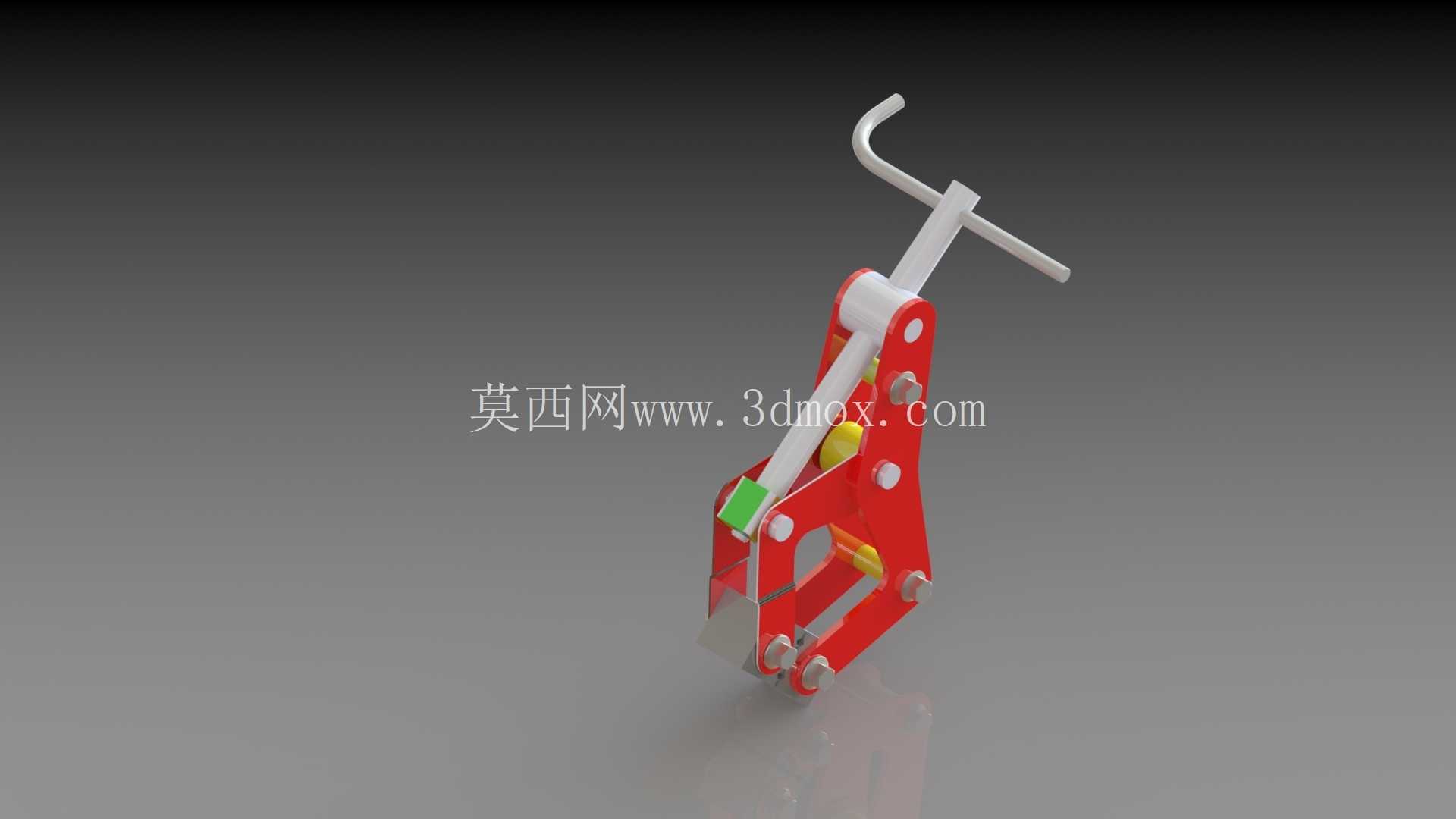

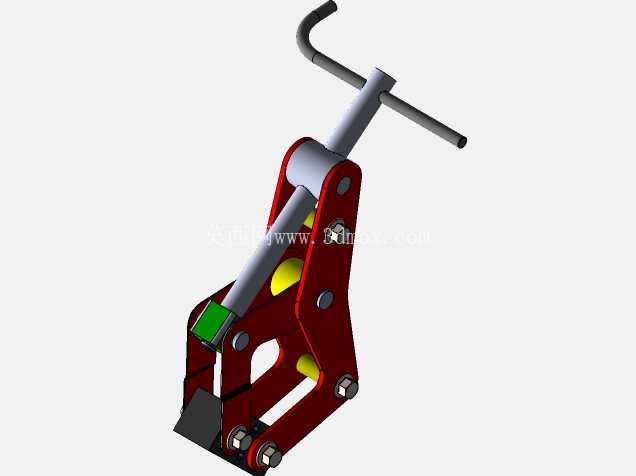

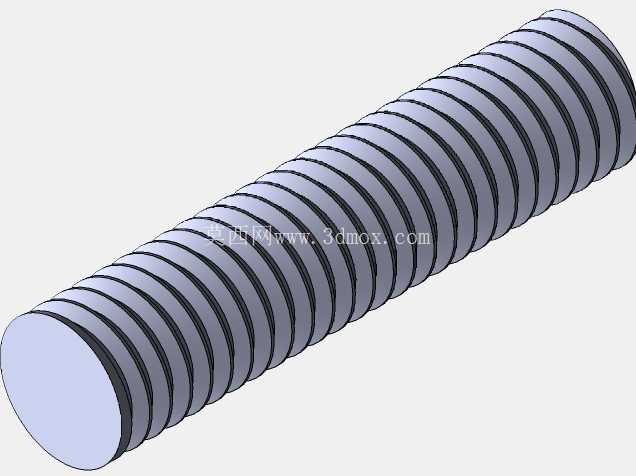

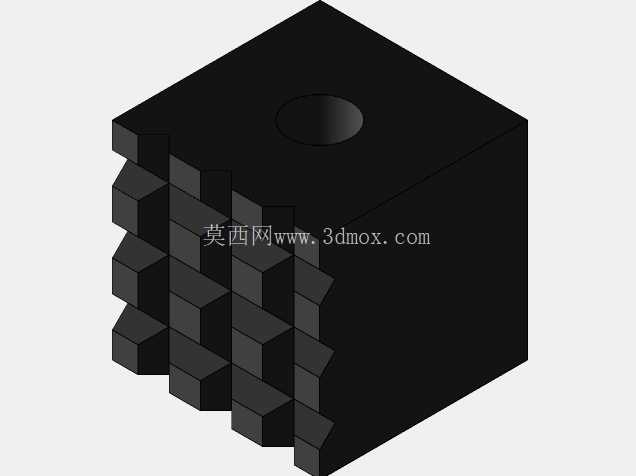

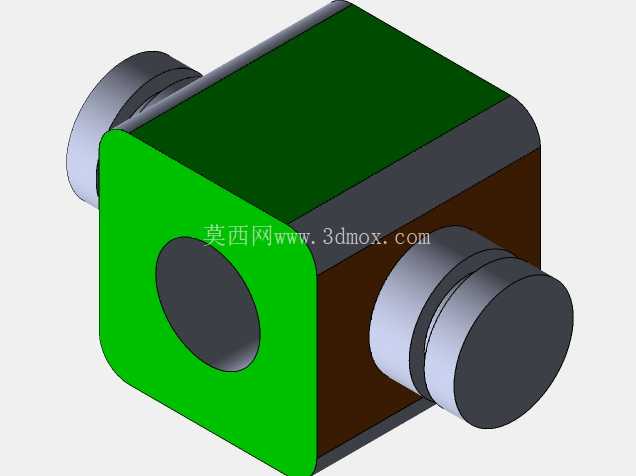

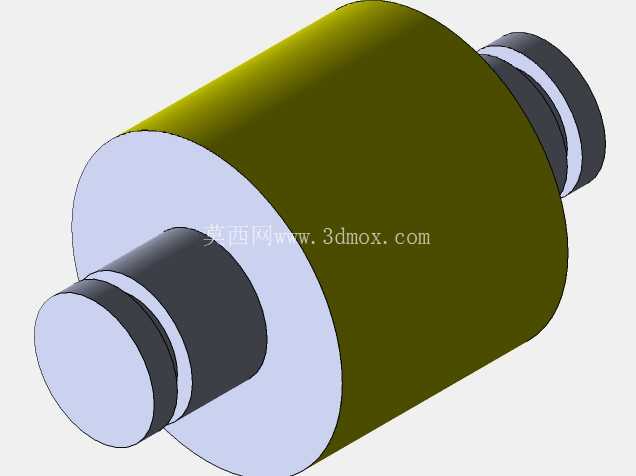

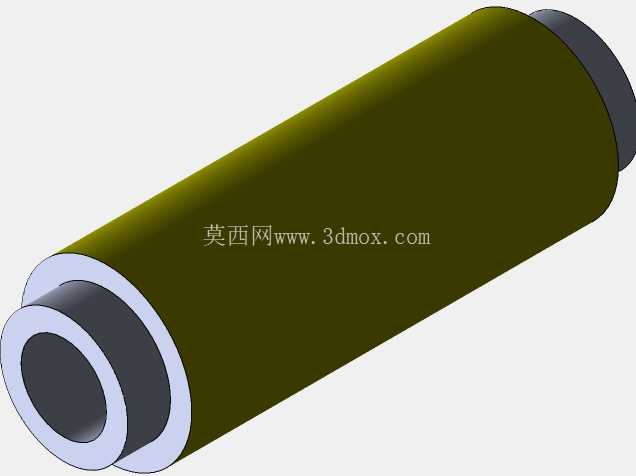

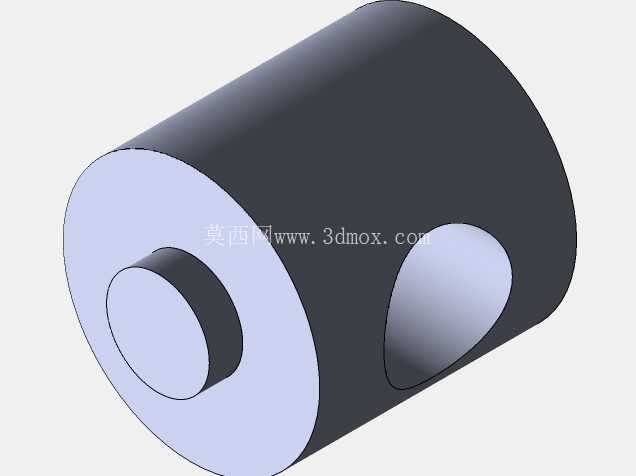

从功能特性上看，这款夹具采用了肘节式死点锁紧结构，当操作手柄扳动到锁紧位置时，连杆机构会越过机械死点，此时哪怕操作手柄不受外力，夹具也会保持稳定的锁紧状态，不会因为加工过程中的振动、外力冲击出现松脱，锁紧可靠性远高于普通的螺旋压紧结构；操作端的T型手柄符合人体工学设计，操作人员单手握持即可完成扳动操作，单次锁紧与松开的动作耗时不超过1秒，装夹效率比传统螺栓压板式装夹提升数倍。夹身主体采用板式拼接结构，所有铰接位置都配置了耐磨销轴，销轴与孔位之间采用小间隙配合，长期反复使用也不会出现明显的旷量，保证夹紧位置的重复精度；夹身的红色涂装部分为高强度结构钢材质，经过调质处理，具备足够的结构强度，在额定夹紧力范围内不会出现结构变形，铰接位置的黄色部件为限位缓冲结构，在手柄扳动到极限位置时起到缓冲作用，避免刚性碰撞造成机构损伤，夹口位置的绿色接触块为软性耐磨材质，既可以增大与工件的接触摩擦力，又能避免硬质金属直接接触工件表面造成划伤。

设计思路上，这款夹具优先考虑了手动操作的便捷性与锁紧可靠性的平衡，整体机构没有冗余的结构部件，所有受力杆件都经过受力校核，在保证足够结构强度的前提下尽可能缩小整体体积，减少夹具自身占用的安装空间；机构的传动比经过优化，操作人员只需要施加很小的扳动力，就可以在夹口位置输出足够大的夹紧力，降低操作人员的劳动强度。夹身的多个位置预留了标准安装孔位，可以直接通过螺栓固定在工作台、工装基板或者专用夹具底座上，不需要额外制作转接安装板，适配通用的工装安装接口。

从外形尺寸与安装边界来看，这款夹具处于锁紧状态时整体高度较低，不会在加工过程中与刀具、加工主轴发生干涉，横向占用空间小，可以在同一工作台面上密集布置多台夹具，实现多工件同时装夹，提升工位的空间利用率；夹口的开合行程经过合理设计，既可以满足不同厚度工件的装夹需求，又不会因为行程过大造成操作空程浪费，手柄扳动的角度控制在人手舒适操作的范围内，不需要操作人员做出大幅度的手臂动作即可完成操作。铰接点的位置布局经过反复优化，保证锁紧状态下所有受力杆件都处于最佳受力角度，不会出现杆件受侧向力的情况，延长机构的整体使用寿命，夹身底部的安装面做了平面度处理，安装后可以保证夹具自身的位置精度，避免因为安装面不平造成夹口偏斜，影响装夹定位精度。在实际产线应用中，这类夹具常被用于焊接工位的工件固定、机加工工序的辅助压紧、装配线的零部件定位，也可以作为专用工装的标准夹紧模块，搭配不同的定制夹头适配特殊形状工件的装夹需求，通用性较强。
