肘节式快速夹紧固定夹具结构设计

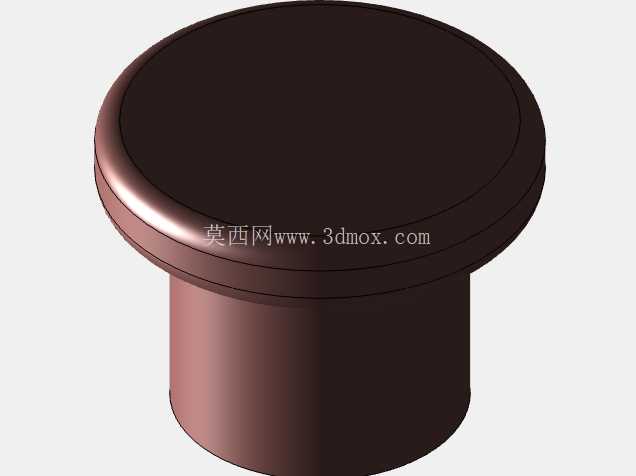

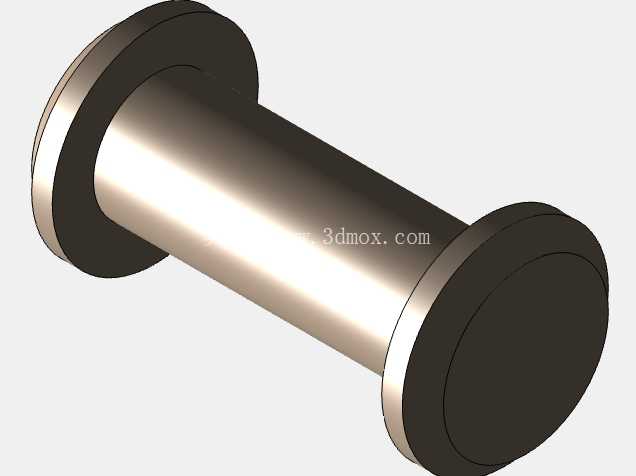

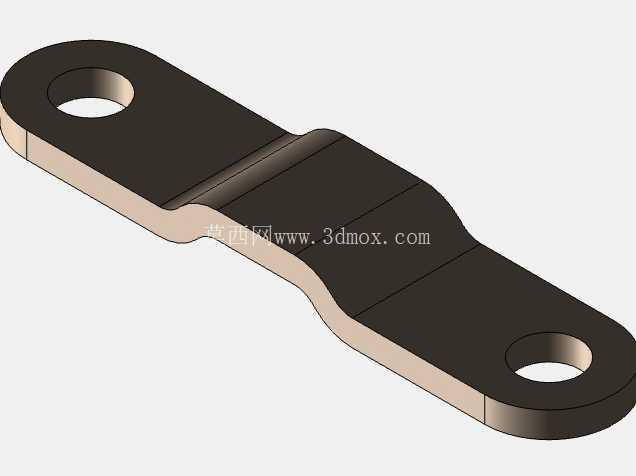

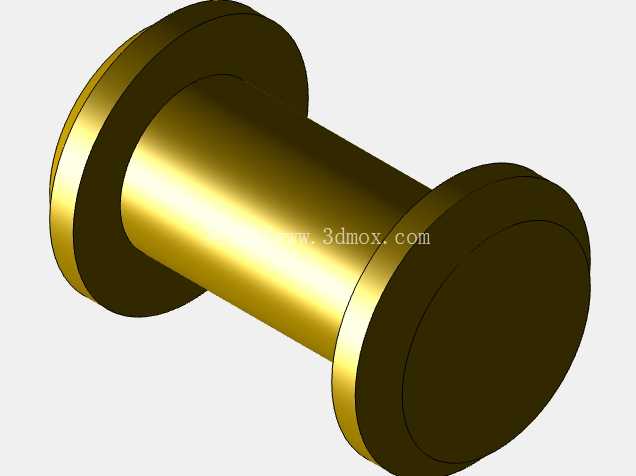

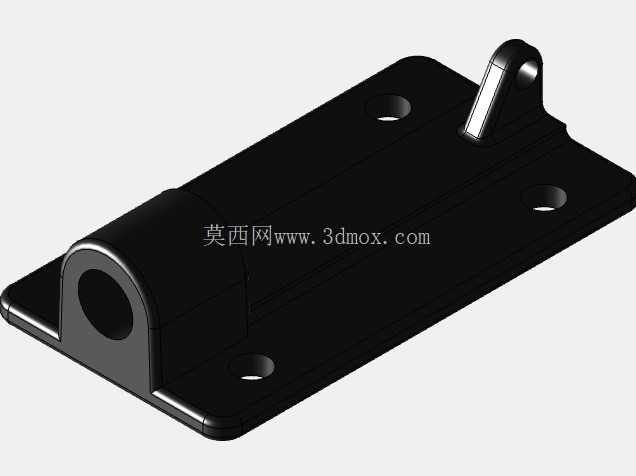

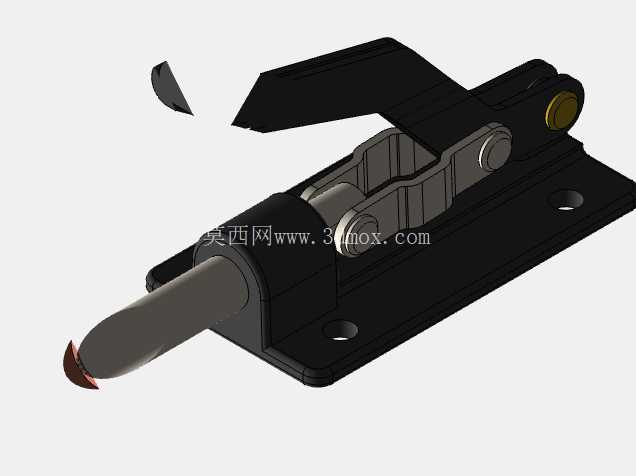

在机械加工、装配流水线以及产品测试工位的现场作业中，工件的快速装夹定位一直是影响作业效率的核心环节，传统螺栓压紧方式需要反复拧动紧固件，单工位装夹耗时往往占据整个作业周期的三成以上，而肘节式夹紧装置正是针对这一痛点开发的机械式快速固定结构。这套肘节夹采用连杆肘节式增力结构，核心原理是利用连杆机构过死点的力学特性，当操作人员扳动上部的操作手柄到锁定位置时，内部的两组串联连杆会越过机构死点，此时即使夹紧端受到工件向外的反作用力，机构也不会自行松脱，能够持续输出稳定的夹紧力，不需要额外增加锁紧元件就能实现可靠的位置保持。从结构布局来看，整套夹具采用底板安装形式，底板上预留了两个沉头安装孔，安装孔的中心距按照常规工装台的T型槽间距做了适配，现场安装时可以直接通过内六角螺栓固定在工装基板、焊接工作台或者装配线的定位工位上，不需要额外加工转接板，安装边界的设计充分考虑了现有工业现场的通用安装规范，能够直接替换同规格的老式压紧夹具。夹紧执行端采用圆柱式伸缩压头，压头端部做了圆弧过渡处理，避免夹紧过程中尖锐边角刮伤工件表面，压头的伸缩行程经过校核，既能够满足不同厚度工件的装夹容差需求，又不会因为行程过长导致机构整体尺寸冗余，在手柄扳动的全行程中，压头的运动轨迹保持直线，不会出现偏摆蹭伤工件定位面的情况。从实际应用场景出发，这类肘节夹的适用范围覆盖了多个工业环节：在五金件冲压加工的辅助工位上，可以用来固定待修边的小型冲压件，避免手持工件操作带来的安全隐患；在装配流水线的检测工位，能够快速固定待检测的零部件，方便操作人员完成尺寸检测、螺丝锁付等工序；在教学实训场景中，这套结构也常被用来演示连杆机构的死点特性、力的放大原理，帮助学习者理解机械结构中力传递与位置锁定的实现逻辑。设计过程中对各部件的受力做了针对性优化：操作手柄的长度按照人体工程学做了匹配，操作人员只需要施加很小的扳动力，通过连杆的力放大作用，夹紧端就能够输出足够的压紧力，即使是长时间重复操作的工位，操作人员也不会产生明显的手部疲劳；内部的连杆铰接点都采用了销轴连接，销轴与连杆孔之间预留了合理的配合间隙，既保证机构转动灵活无卡滞，又不会因为间隙过大导致夹紧位置出现窜动；底座部分采用一体式结构设计，避免了拼接结构带来的刚度不足问题，在承受最大夹紧力时底座的变形量控制在极小范围内，能够保证长期使用后的夹紧精度不会出现明显衰减。在结构细节处理上，手柄的操作位置做了抬升设计，操作人员扳动手柄时手部不会与安装面或者工件发生干涉，手柄处于松开状态时会自动保持在抬起位置，不会因为重力下落影响工件的取放操作；压头与内部连杆的连接采用浮动式结构，能够自动适应工件被夹紧面的微小角度偏差，保证压头端面与工件表面充分接触，避免点接触导致的工件压痕或者夹紧力不足问题。整套结构没有采用复杂的弹性元件或者气动、液压驱动部件，纯机械结构的设计让它的维护成本极低，日常使用中只需要定期在铰接点加注少量润滑脂，就能够保证长期稳定运行，不会出现气动元件漏气、液压元件漏油之类的故障问题，非常适合在生产节拍快、维护条件有限的工业现场使用。针对不同的使用场景，这套结构的安装尺寸也预留了扩展空间，用户可以根据自身的工位需求，在底板上额外加工定位销孔，实现夹具的高精度定位安装，也可以在压头端部加装橡胶垫、聚氨酯垫等非金属缓冲件，用来固定表面易划伤的工件，比如铝件、塑料件或者表面做了喷涂处理的零部件，拓展了夹具的适用范围。
