工业级C形螺旋夹紧工装结构设计

在机械加工、钣金装配、模具维修、木工拼接等多类作业场景里，C形夹紧装置都是工位上出现频率极高的辅助工装，不管是小型零件的钻孔定位、焊接拼合时的接缝对齐，还是多组件粘接固化过程中的压力保持，这类夹具都能以极低的使用成本提供稳定可靠的紧固力。不同于液压、气动类夹紧工装需要配套动力源，这款纯机械结构的C形夹完全依靠手动操作即可完成装夹，不存在管路布线、气源压力波动、密封件老化漏压等问题，在无动力供给的野外维修、临时搭建的作业工位、小型个体加工场景中适配性极强。

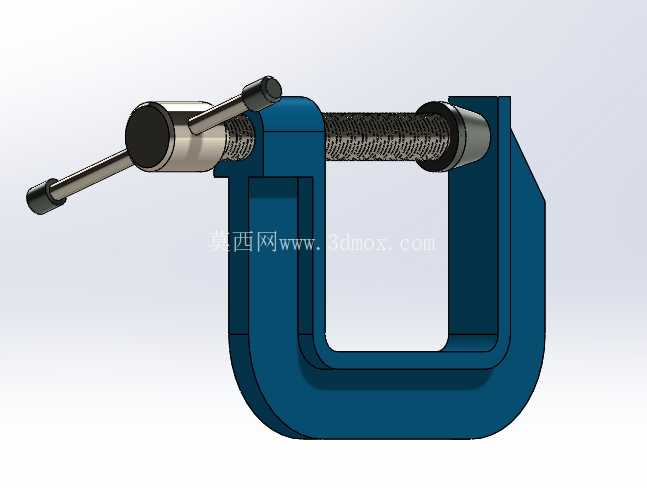

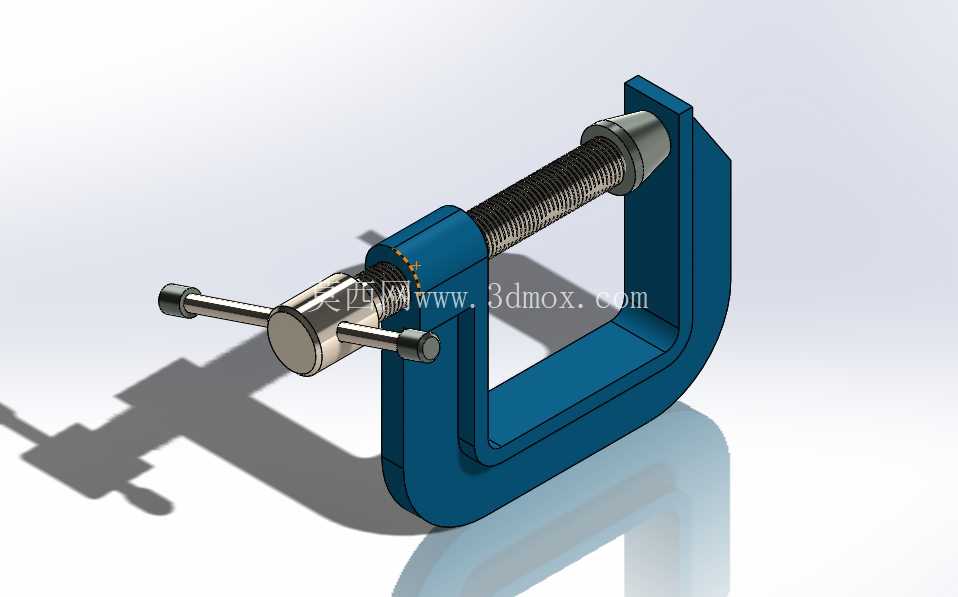

从结构设计逻辑来看，这款C形夹的核心受力主体为C形刚性框架，框架截面采用等强度变截面设计，在开口端与螺杆配合的受力区域做了局部加厚处理，避免长期受夹紧反力出现开口扩张变形，框架背部的圆弧过渡区域经过应力校核，可抵消夹紧时产生的弯曲应力，杜绝应力集中导致的框架断裂风险。框架材质可选铸铁或锻钢，铸铁版本成本更低，自身的减震特性适合焊接、打磨类存在振动的作业场景，锻钢版本强度冗余更高，可承受更大的夹紧载荷，适合大吨位冲压件临时定位、厚钢板拼接等重载工况。

夹紧力的输出依靠Acme梯形螺纹螺杆实现，这种螺纹形式牙型强度高，传动效率适中，具备良好的自锁性能，当施加在手柄上的扭力撤除后，螺杆不会因为工件的反作用力出现回松，能长时间保持稳定的夹紧压力。螺杆末端配套可自由转动的压力垫，压力垫与螺杆端面采用间隙配合，夹紧过程中压力垫会先贴合工件表面，随螺杆进给只传递轴向压力不产生周向转动，避免螺杆端面直接摩擦工件表面造成压痕或划伤，压力垫接触面可根据使用场景更换为铜质、橡胶材质，适配不同硬度工件的防护需求。

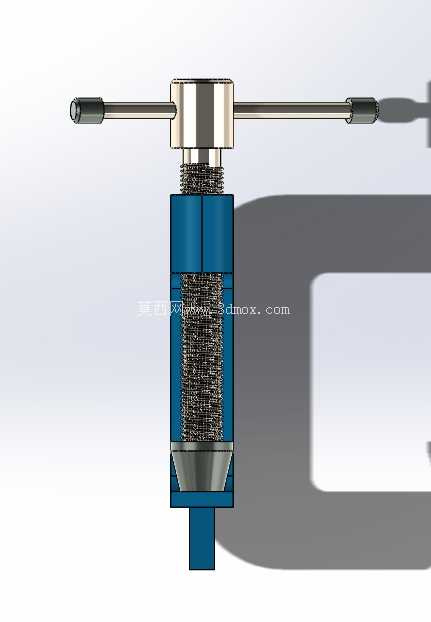

驱动螺杆的手柄采用T形滑杆结构，滑杆可在螺杆头部的通孔内自由滑动，需要大夹紧力时可将滑杆滑至单侧延长力臂，降低操作时的扭力输入，狭小空间操作时可将滑杆推至居中位置，减少手柄回转所需的空间半径，适配不同操作空间的使用需求。这款C形夹的开口覆盖2英寸至12英寸尺寸区间，对应不同规格可提供最高1200磅的额定夹紧载荷，选型时需要注意，实际装夹工件的厚度不能超过夹具最大开口的80%，避免螺杆伸出过长导致螺纹受力段不足出现滑牙，同时要保证工件被夹持部位完全落入压力垫的接触面范围内，避免偏载导致框架受力不均产生变形。

安装使用时没有额外的固定要求，只需将C形开口跨接在需要夹紧的工件组合体上，转动手柄带动螺杆进给，直到压力垫贴合工件表面后，根据工艺要求施加对应的扭力即可，对于需要长时间保持夹紧的粘接、固化工序，可在手柄处加装简单的防松绑带，避免作业过程中误碰手柄导致夹紧力松脱。日常维护时只需定期清理螺杆螺纹缝隙内的金属碎屑、灰尘杂质，在螺纹表面涂抹少量润滑脂降低转动阻力，即可大幅延长夹具的使用寿命，压力垫出现磨损凹陷时可单独更换，无需整体报废，进一步降低了工装的使用成本。

在汽车冲压模具的维修调试场景中，这类C形夹常被用于临时固定模具压料板、调整垫片的位置，方便钳工进行合模间隙的校验；在钣金焊接工位，多台C形夹配合使用可以将多块钣金件牢牢固定在焊接工装上，控制焊接变形量；在小型零件的铣削、钻孔加工中，C形夹也可以替代复杂的专用夹具，将毛坯快速固定在机床工作台上，缩短单件小批量加工的工装准备时间。
