通用物件压装夹持工装夹具结构

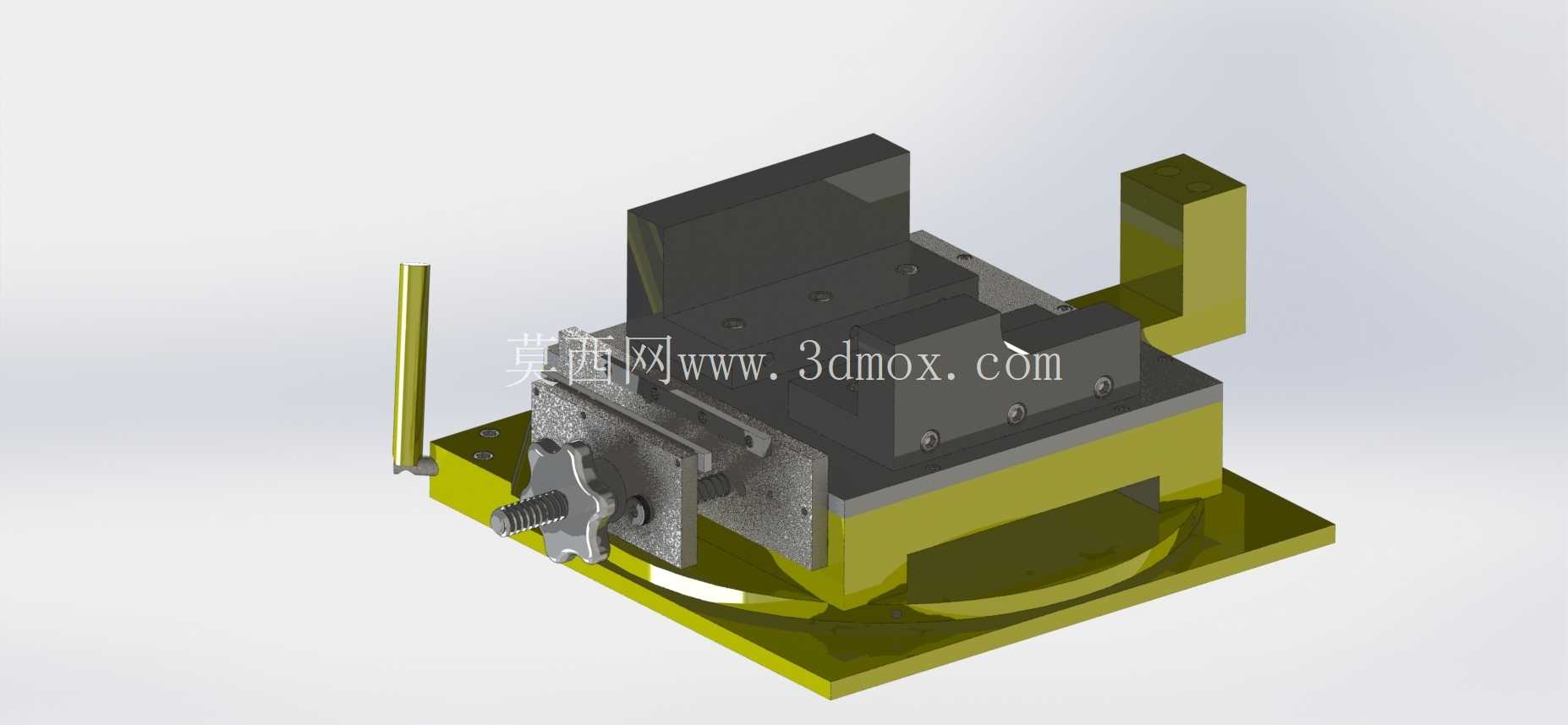

这套压装夹持工装主要面向车间内多品类小批量工件的压紧固定作业场景，适配机加工序间工件装夹、小型部件压合装配、焊接工位工件定位等多种现场需求，解决了通用台钳适配性不足、专用夹具换型成本高的现场痛点。整套结构以底部安装基板作为承载基础，基板采用加厚钢板加工而成，表面做发黑防锈处理，基板上预留的沉头安装孔可直接固定在车间标准工作台或者液压站台面上，安装孔位间距适配常规T型槽工作台的槽距，不需要额外加工过渡连接板就能完成固定，安装边界控制在400mm×350mm范围内，不会占用过多工作台操作空间，适配多数中小型工位的台面布局。

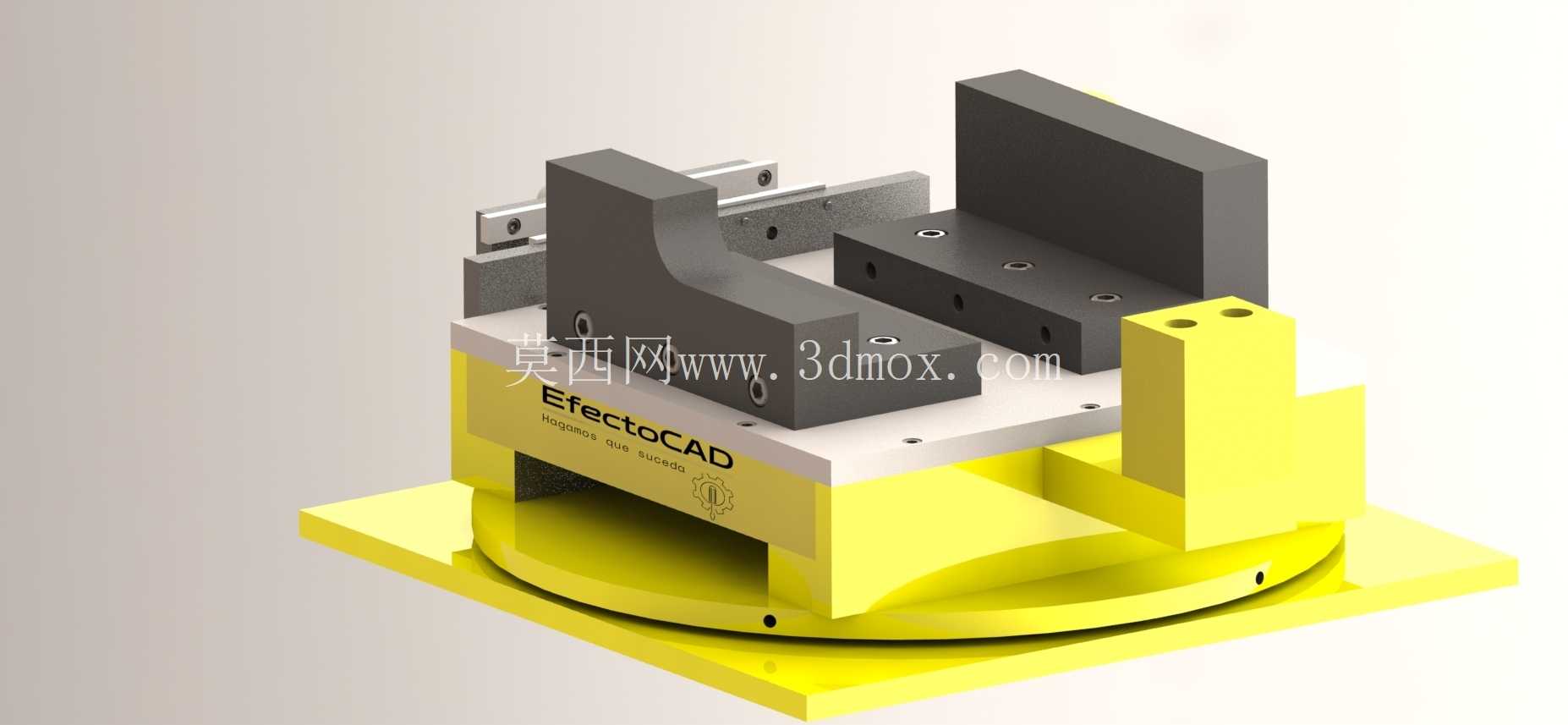

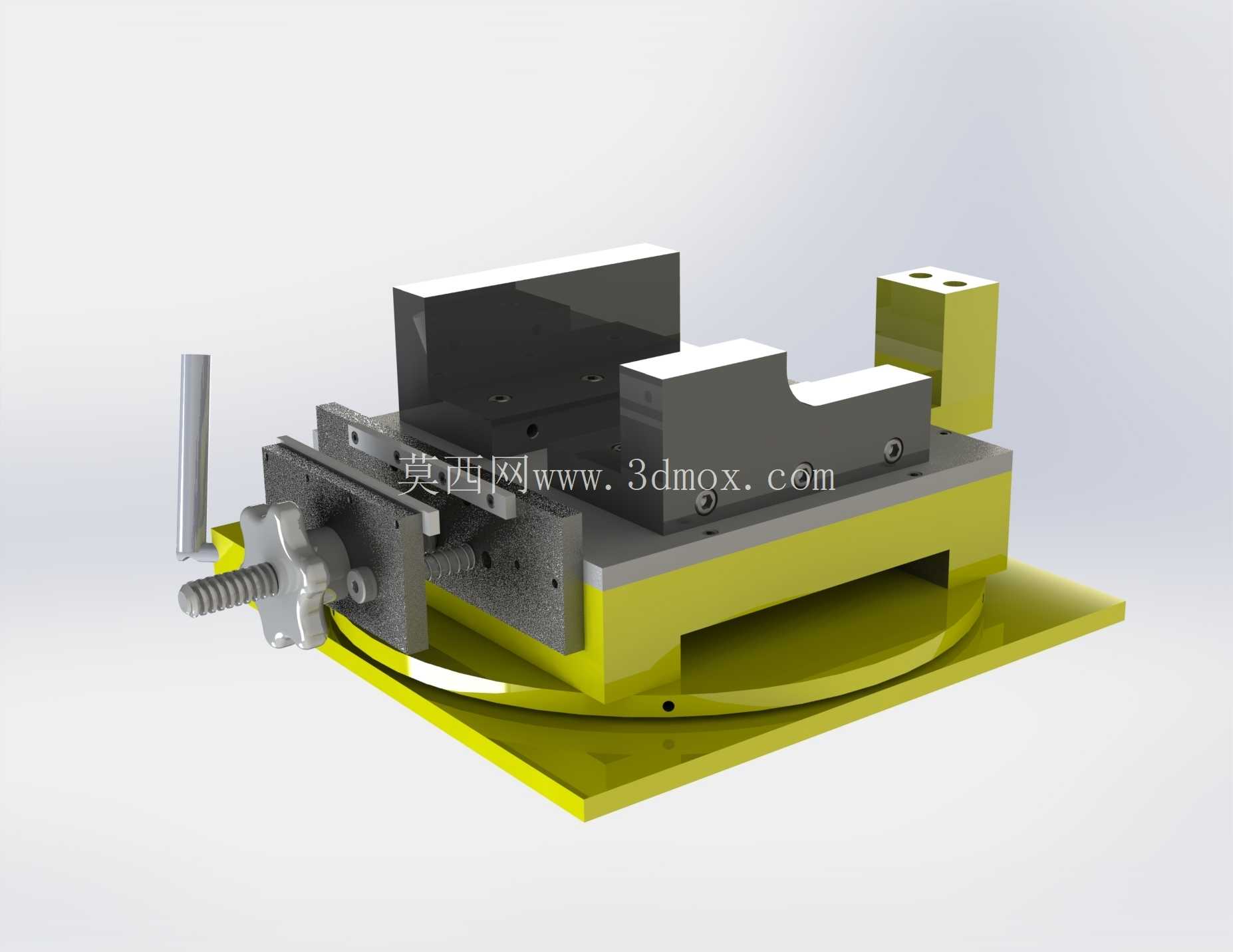

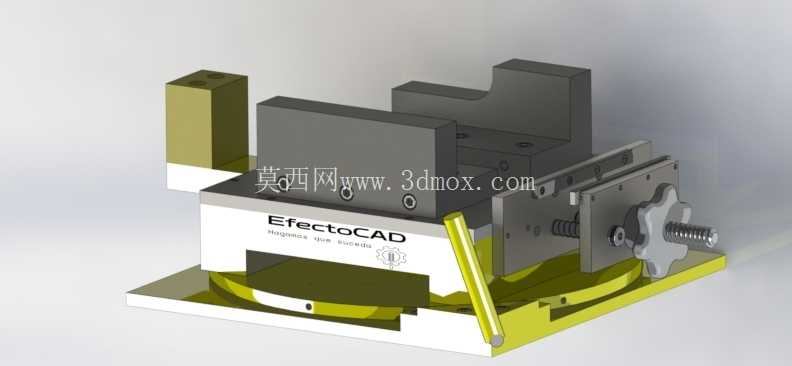

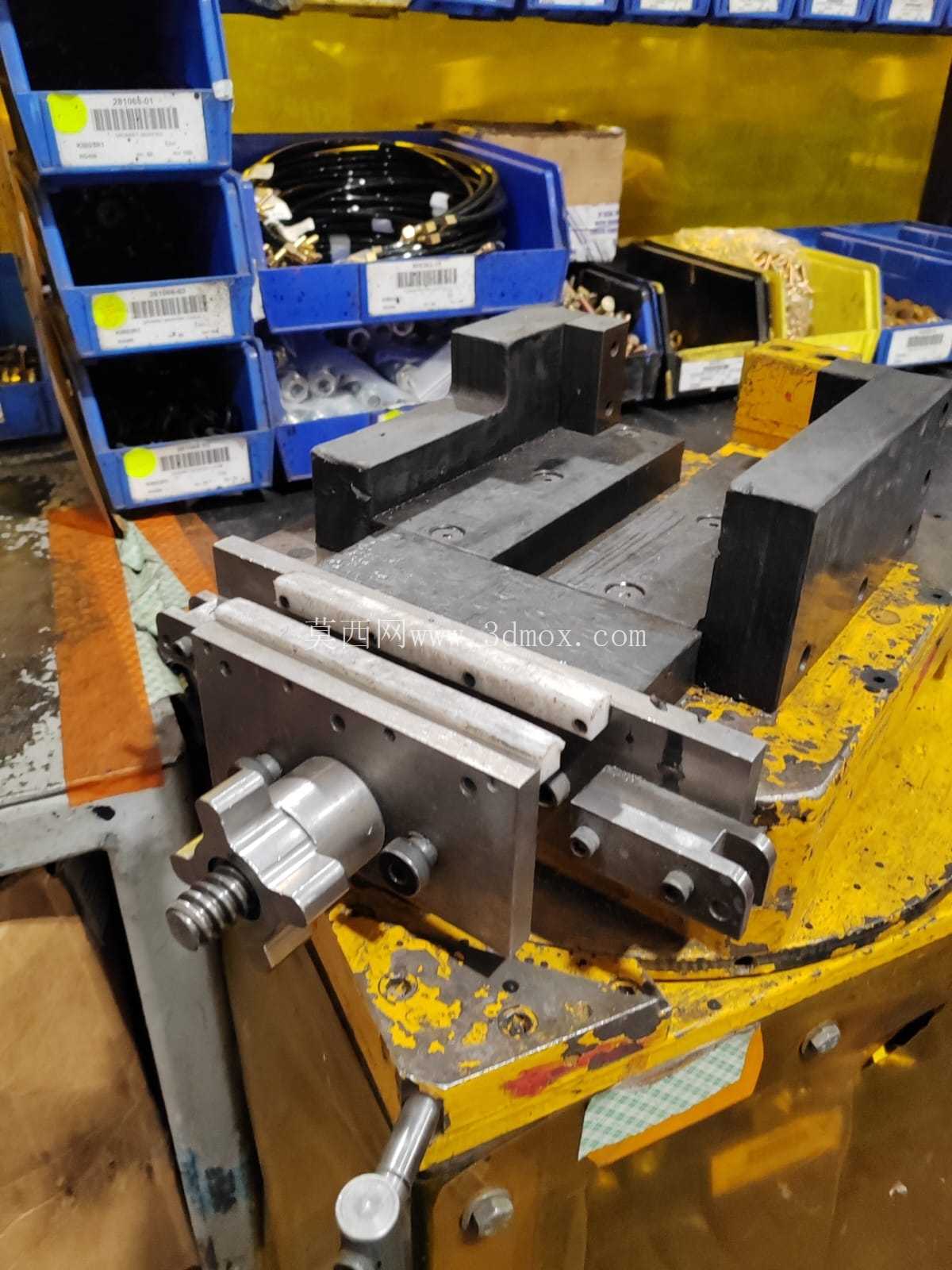

夹持执行部分采用对称式V型定位块设计，定位块选用45号钢调质处理，表面硬度达到HRC28-32，既保证足够的支撑强度避免长期受压变形，又不会刮伤被夹持工件的表面。两块定位块的间距可通过底部的腰型孔进行调节，调节范围覆盖50mm到220mm，既可以装夹方形的塑料储液罐类工件，也能适配圆柱形壳体、异形焊接件的定位需求，定位块的夹持面做了1mm的倒角处理，避免工件放置时出现磕碰划伤。

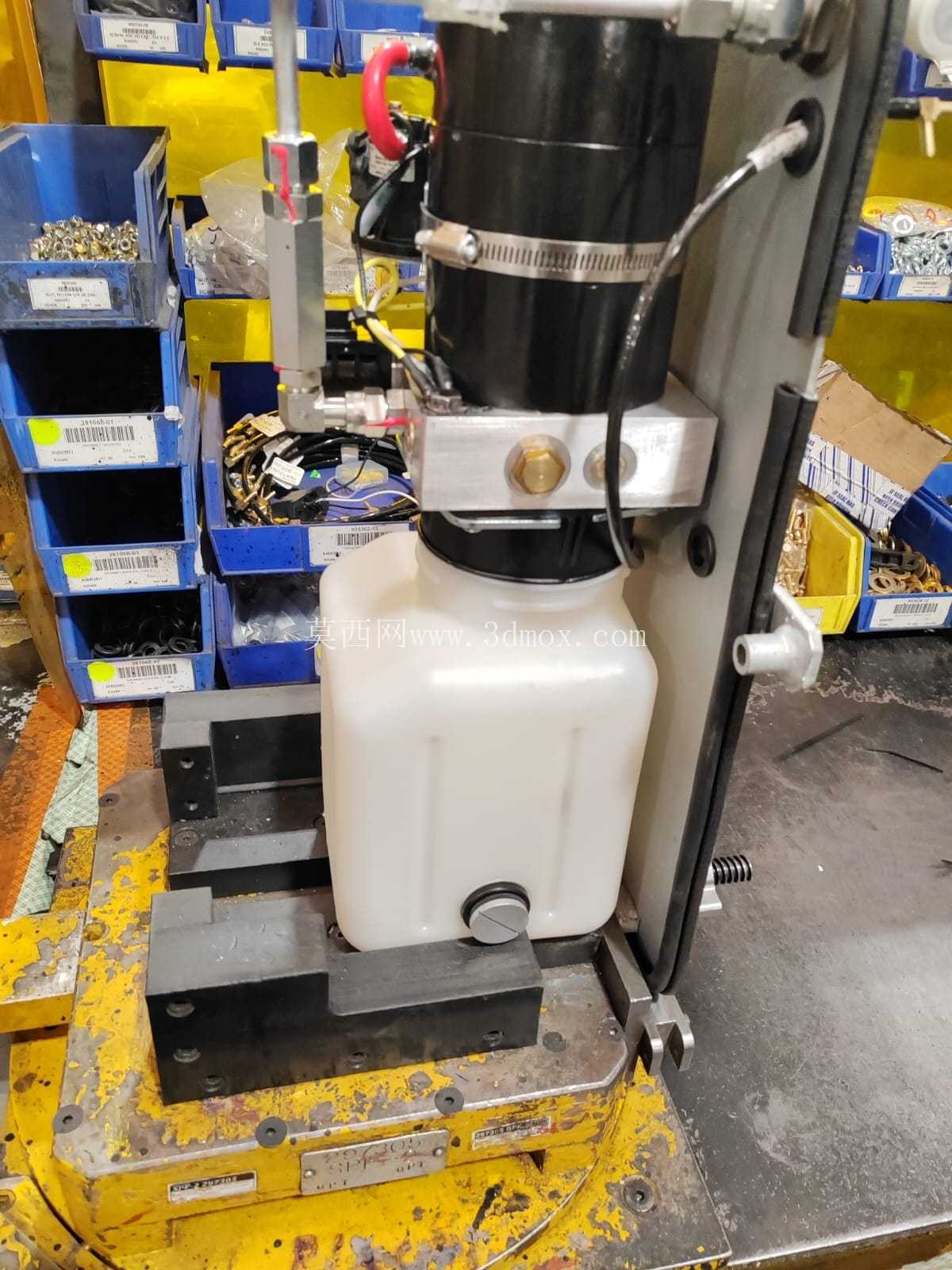

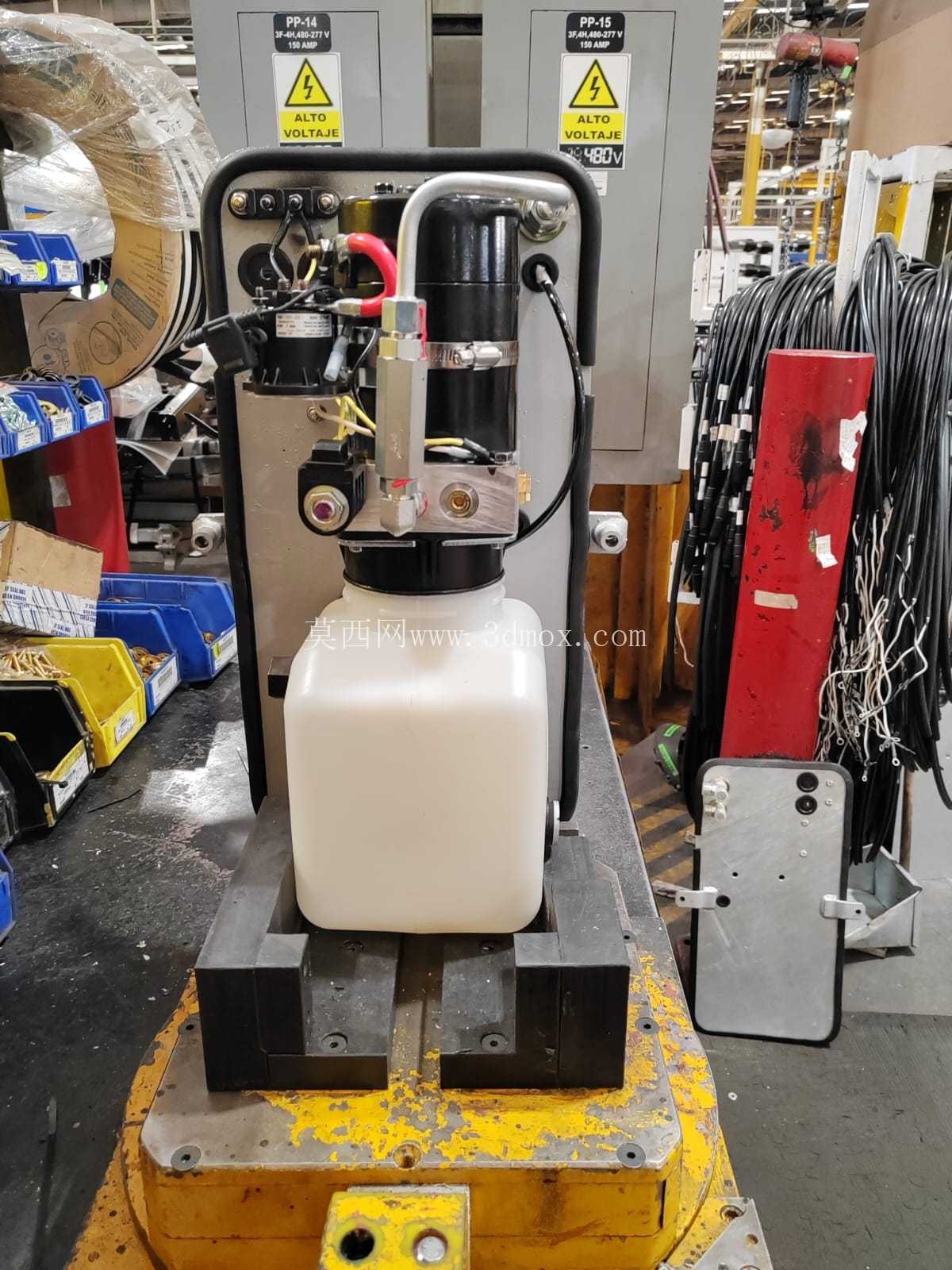

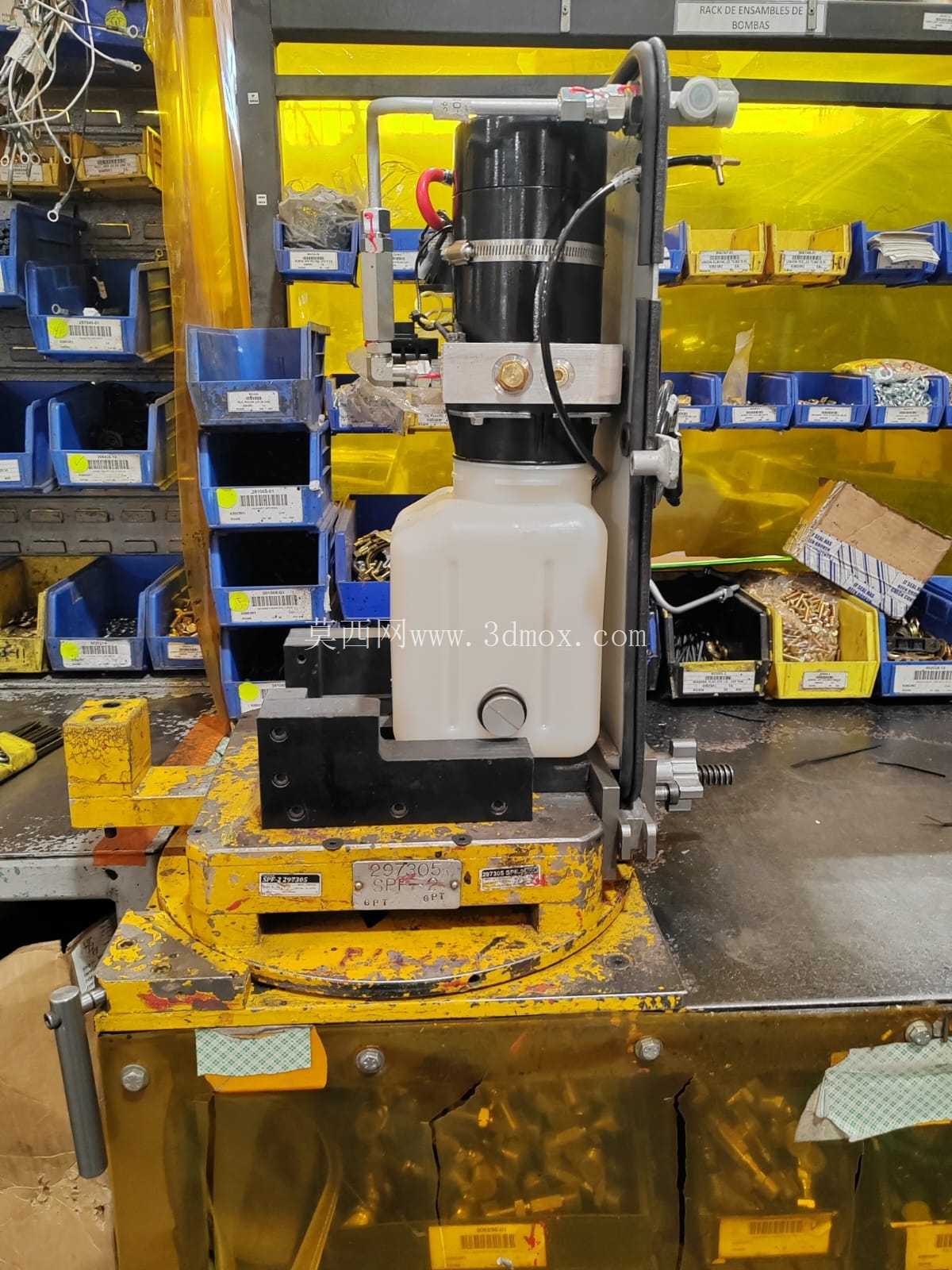

压紧动力单元集成安装在工装后侧的立式安装支架上，支架采用折弯钢板焊接成型，焊接位置做了去应力退火处理，避免长期承受压紧反力出现结构变形。动力部分采用小型液压站提供压紧力，配套的白色储液罐用于存储液压油，储液罐容量为2.5L，可满足连续120次压紧动作的油量需求，不需要频繁补油。液压管路采用硬管加软管的组合布局，固定段采用镀锌硬管减少管路晃动，活动连接段采用耐油高压软管，避免反复动作出现管路磨损漏油，管路接头全部采用标准卡套式连接，后期维护更换不需要特殊工具。

控制元件全部集成在支架上部的安装面板上，包含压力调节阀、动作触发开关、压力显示表，操作人员可根据被夹持工件的材质调整压紧力，调整范围覆盖0.2MPa到1.6MPa，针对薄壁塑料件可调低压力避免压裂工件，针对金属焊接件可调高压力保证夹持稳定性，不会出现加工过程中工件移位的问题。整套结构在设计时优先考虑加工便利性，所有非配合面均采用常规铣削加工即可达到精度要求，配合面公差控制在H7/h6，普通加工车间不需要高精度设备就能完成整套工装的加工制作，加工周期短，制造成本低。

工装的操作逻辑做了简化设计，工件放置到定位块上后，只需要触发一次开关就能完成自动压紧，加工完成后再次触发即可自动松开，不需要操作人员手动旋拧夹具，单步装夹时间可控制在3秒以内，相比传统台钳装夹效率提升60%以上。针对焊接工位的使用场景，定位块表面做了防焊渣粘附的涂层处理，焊接飞溅的焊渣不会牢固粘附在定位面上，日常清理只需要用钢丝刷简单清扫即可，不会因为焊渣堆积影响定位精度。整套结构没有复杂的异形零件，所有标准件均采用市面通用规格，后期维护更换配件不需要单独定制，可有效降低长期使用的维护成本。在布局设计上，所有管路和线路都做了隐藏式走线处理，沿支架内侧的走线槽布置，不会裸露在操作区域，避免工件吊装、搬运过程中刮碰管路线路，提升现场使用的安全性。工装的重心经过配平设计，满载压紧状态下整体重心落在底部基板的中心位置，不会出现偏载倾覆的问题，即使不做地脚固定也能稳定放置在台面上，适合需要频繁换型移动的柔性生产工位使用。
