工业立式储水罐体带外接管路组件结构

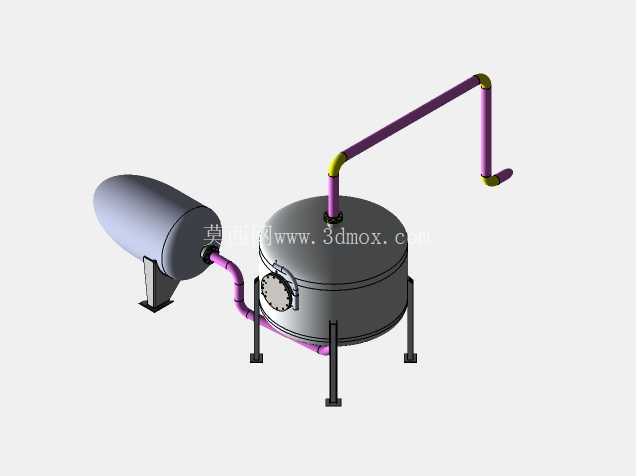

这套立式储水罐体组件主要面向中小型工业流体循环、工艺供水场景设计，常见于车间冷却循环系统、小型化工配料工段、实验室中试供水单元，也可适配小型水处理设备的中间储水环节。整套结构包含立式圆柱罐体、侧置卧式缓冲罐、多段连接管路、支撑脚架四个核心部分，所有部件的连接边界都做了适配常规工业安装场景的尺寸预留。罐体主体采用立式圆柱结构，底部采用三根均布的支腿支撑，支腿底部预留了地脚螺栓安装孔位，可直接固定在混凝土地面或者型钢设备机架上，支腿的高度设计预留了底部排污阀的安装操作空间，日常维护时不需要额外垫高设备就能完成排污操作。罐体顶部设置了管路接口，侧部预留了人孔检修位，人孔采用快开式法兰压盖结构，日常清理罐体内部、检查内壁腐蚀情况时不需要拆卸大量螺栓，单人即可完成开盖操作。侧置的卧式缓冲罐通过独立的斜撑支架固定，与主罐体之间采用带弯头的硬管连接，缓冲罐的作用是平衡管路内的流体压力波动，避免供水泵启停时产生的水锤效应直接冲击主罐体焊缝，延长整套设备的使用寿命。外接管路部分采用了不同管径的硬管搭配90度弯头，管路走向避开了罐体的操作面，不会遮挡人孔、液位计等需要日常操作观察的部件，管路的固定点都设置在罐体加强筋位置，避免管路振动传递到罐体薄壁处引发焊缝疲劳。设计阶段优先考虑了现场安装的容错性，所有管路接口的法兰都采用标准公称直径，现场更换密封件、加装阀门时不需要额外加工转接头；支腿的安装孔位做了长圆孔设计，地面基础存在少量安装偏差时也能顺利完成固定，不需要二次扩孔。罐体的壁厚选取兼顾了常压储水的强度要求和材料成本，常规常压使用场景下不需要额外做加强筋加固，若用于带压工况可直接在原有外壁焊接环形加强筋，不需要改动主体结构。管路的弯头位置都预留了管卡安装位，现场布设管路时可直接固定管卡，避免管路长期受流体冲击产生振动位移。整套结构的外形尺寸控制在常规车间通道可通行的范围内，整体运输时不需要拆分主体部件，到场后只需要连接外部进出水管路即可投入使用，安装工作量小。主罐体与缓冲罐的连接管路采用下进上出的走向，流体从缓冲罐下部进入主罐体时可减少液面扰动，避免罐体底部沉积的杂质被搅动卷入出水管道。顶部伸出的管路可根据现场需求接排气阀或者溢流管，接口尺寸适配常规的工业阀门规格，不需要单独定制配件。支腿的高度设计同时考虑了液位计的安装空间，侧装式液位计可直接固定在罐体侧壁与支腿之间，不需要额外焊接安装支架。整套结构没有复杂的异形曲面，所有部件都可采用常规板材、管材切割焊接成型，加工难度低，普通具备压力容器焊接资质的车间即可完成生产，制造成本可控。在实际使用场景中，这套储水组件可直接对接循环水泵、换热设备，作为系统的中间储水单元，缓冲罐的存在可大幅降低水泵的频繁启动频次，延长水泵的使用寿命。管路的转角位置都做了圆弧过渡，流体通过时的阻力损失小，不会出现局部积液的问题，排空时管路内的残留液体可顺着坡度完全排出，避免冬季低温时残留液体冻裂管路。
