汽车冲压生产线用回转式气动卡盘结构设计

在汽车覆盖件冲压生产的连续工序间，工件的精准定位与快速装夹直接决定整线节拍与成品形位公差，这套卡盘结构正是为多工位冲压工位间的工件回转输送、定位装夹场景开发的专用夹紧部件。不同于普通车床用三爪卡盘，该结构集成了回转驱动与多点夹紧功能，可在冲压工位间完成工件的角度转位，配合送料机械手实现不同工序间的姿态切换，避免人工翻转工件带来的定位偏差与安全隐患。

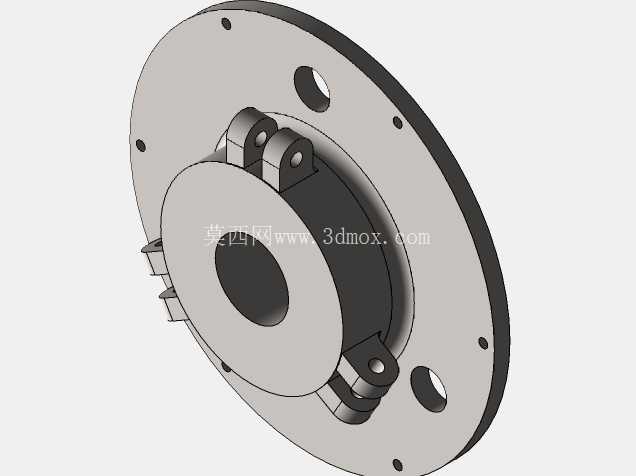

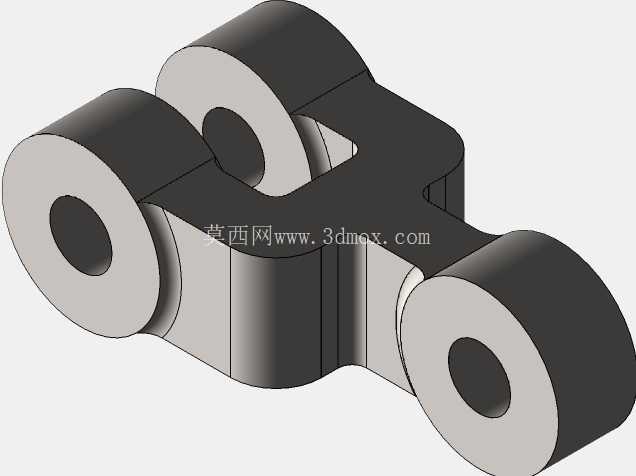

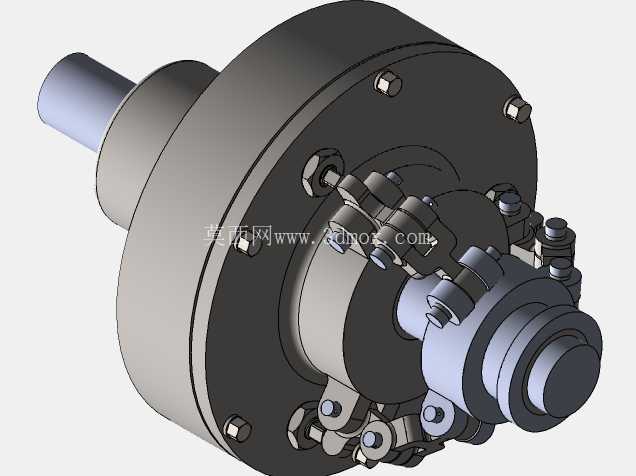

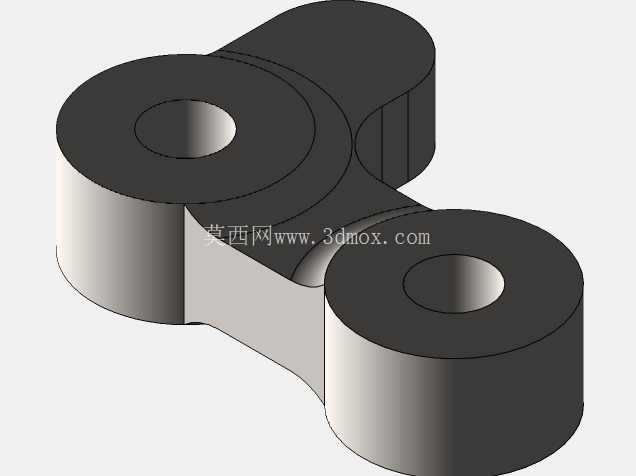

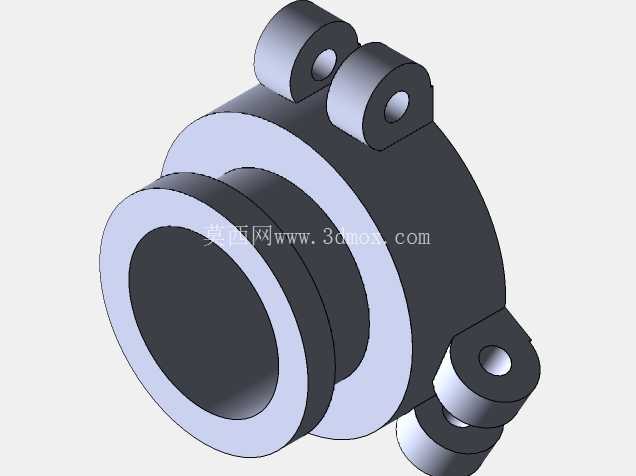

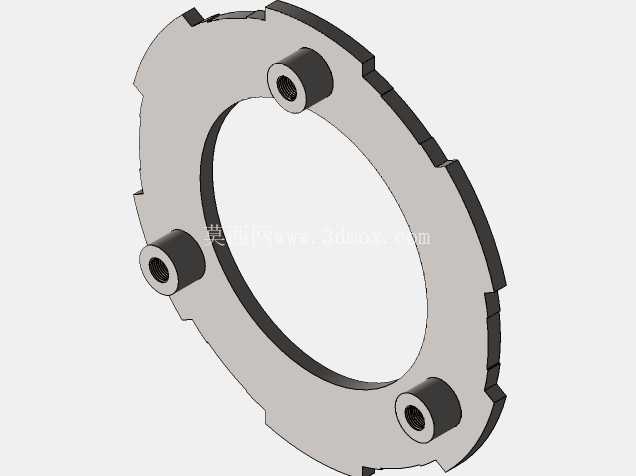

从功能特性来看，该卡盘采用周向多点杠杆式夹紧布局，夹紧爪沿前端法兰圆周均匀分布，每个夹紧单元通过独立的铰接杠杆与内部驱动环连接，当驱动环沿轴向移动时，可同步带动所有夹紧爪完成收合与张开动作，保证夹紧力沿工件圆周均匀分布，避免薄壳类冲压件装夹时出现局部变形。后端的伸出轴为动力输入与安装定位端，可直接连接回转驱动装置或者固定在工位基座上，轴径与安装止口的尺寸匹配常规冲压工位的安装接口，不需要额外制作过渡连接法兰即可完成装配。

设计过程中优先考虑了冲压车间的恶劣工况，所有铰接销轴位置都设计了防尘密封结构，避免冲压产生的金属碎屑进入铰接缝隙造成卡滞，壳体连接位置采用内六角圆柱头螺钉紧固，螺钉头全部沉于壳体沉孔内，避免外部磕碰造成螺钉损坏，同时减少外部突出结构，防止送料过程中与机械手或者工件发生干涉。夹紧爪的夹持面设计了可更换的硬质合金镶块，长期使用出现磨损后只需要更换镶块即可恢复夹持精度，不需要整体更换夹紧爪，降低后期维护成本。

从安装边界来看，壳体最大外径适配常规多工位冲床的工位间距，不会因为卡盘自身尺寸过大造成相邻工位的干涉，轴向总长度从后端轴端面到前端夹紧端面的尺寸经过压缩设计，尽可能减少工位的轴向占用空间，给冲压模具的安装留出足够操作空间。后端轴上设计有键槽与锁紧螺纹，可实现周向防转与轴向锁紧，保证高速回转过程中不会出现松动移位。内部的驱动环采用斜面驱动结构，具备机械自锁特性，当气源压力出现波动或者临时断气时，夹紧爪不会自行松开，避免工件脱落造成模具损坏或者安全事故。

在实际应用中，该卡盘可适配不同规格的汽车冲压件装夹，只需要更换对应轮廓的夹紧爪镶块，即可完成不同直径、不同形状工件的夹持切换，不需要整体更换卡盘主体，适配多品种小批量的冲压生产需求。夹紧力的大小可通过驱动端的气源压力进行调节，针对不同厚度的冲压件调整合适的夹紧力，既保证装夹稳固不会在回转过程中出现移位，又不会因为夹紧力过大造成工件表面压痕或者变形。回转部分的配合面采用高精度间隙配合，保证长期回转使用后的重复定位精度控制在0.02mm以内，满足汽车冲压件的工序定位要求，减少后续修边、冲孔工序的定位偏差。

结构建模过程中，所有铰接位置的运动间隙都经过模拟验证，保证夹紧、张开全行程中不会出现运动干涉，每个杠杆的传动比经过优化，在常规工厂气源压力下即可输出足够的夹紧力，不需要额外增加增压装置。壳体外部的紧固件全部采用标准件，方便后期维护时的配件采购，不需要定制特殊规格的紧固件。前端的夹紧爪安装位置设计有统一的定位销孔，更换夹紧爪时可快速定位，不需要重新找正即可保证夹持同轴度，减少换产调整时间。
