星形花型带黄铜嵌件M6手拧调节旋钮

这款星形手拧旋钮的设计初衷，是解决小型设备、DIY工装、家居五金场景下无需工具即可完成锁紧调节的操作需求，日常在试验台架调整、小型夹具锁紧、户外露营装备调节、3D打印机配件微调、木工治具定位等场景中都能见到这类零件的身影，相比需要配套扳手或者螺丝刀操作的紧固件，手拧旋钮可以大幅提升频繁调节场景下的操作效率，减少工具携带与找寻的时间成本。

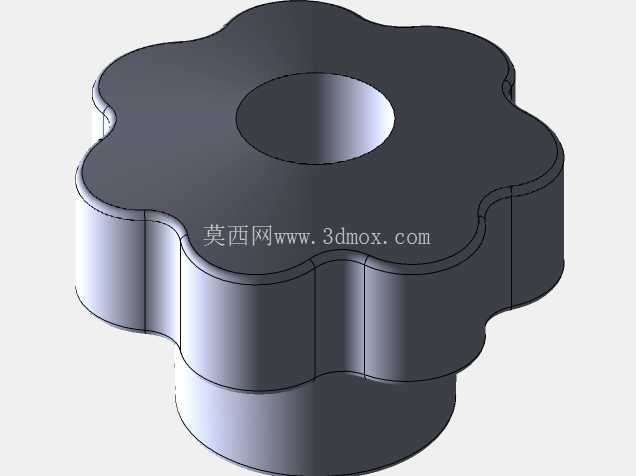

从结构设计来看，这款旋钮采用六瓣花形的外轮廓，并非随意选择的造型，每一个花瓣的凹陷弧度都经过手指握持的人机工程校核，成年人的指腹可以刚好卡在相邻花瓣的凹槽位置，转动时不会出现打滑的问题，即使手上沾有少量油污或者佩戴薄款劳保手套，也能施加足够的锁紧扭矩，不会因为外形过于光滑导致施力不足。旋钮主体分为上下两个同轴柱段，上部的大直径花型段是握持施力的区域，下部的小直径圆柱段是安装定位段，可以插入对应的安装孔位中，限制旋钮转动时的径向晃动，保证调节过程的同轴度稳定。

零件内部嵌装M6规格的黄铜内螺纹嵌件，这一设计是兼顾结构强度与成本的选择，旋钮主体如果采用普通塑料材质，直接加工内螺纹的话，经过多次反复拧动之后很容易出现滑牙、螺纹磨损的问题，而黄铜材质的嵌件拥有足够的螺纹强度，耐磨性能远优于塑料本体，能够承受数百次的反复拆装调节而不出现螺纹失效，同时黄铜嵌件与塑料本体通过注塑嵌合的方式结合，嵌件外壁的滚花结构可以保证两者之间不会出现相对转动，传递扭矩时不会出现嵌件跟转的问题。整体旋钮的直径为32毫米，这个尺寸属于手拧旋钮的黄金尺寸区间，尺寸过小会导致握持施力困难，无法施加足够的锁紧力，尺寸过大则会占用过多安装空间，影响周边零件的布局，32毫米的直径既可以保证成年人单指或者双指就能轻松转动，也不会在小型设备上显得过于突兀。

安装适配方面，这款旋钮适配M6规格的外螺纹螺杆，下部定位柱的直径可以根据安装板的开孔尺寸做适配调整，安装时只需要将下部定位柱插入安装板的预制孔中，对准下方的螺杆，直接用手转动旋钮上部的花型段，就可以完成锁紧或者松开的操作，不需要额外的工具辅助。在实际的DIY项目应用中，这类旋钮的容错率很高，即使建模时的尺寸公差控制不算极致，也能满足绝大多数非高精度场合的使用需求，比如小型木工工作台的靠山锁紧、摄影支架的角度调节、家用小设备的盖板固定、测试治具的快速压紧等场景，都不需要过高的尺寸精度，只要螺纹配合顺畅、握持不打滑、锁紧后不松脱就可以满足使用要求。

从建模逻辑来看，这类零件的建模过程并不复杂，首先绘制上部花型轮廓的草图，通过圆周阵列得到六个均匀分布的花瓣圆弧，拉伸得到上部的握持主体，之后同轴绘制下部的定位圆柱段，再在中心位置切除出嵌件安装的孔位，最后对所有的棱边做圆角处理，避免尖锐的边角划伤操作人员的手部，同时也能提升零件注塑成型时的流动性，减少尖角位置的应力集中问题，提升零件的整体结构强度。需要注意的是，花瓣之间的过渡圆角不能过小，否则不仅握持时会有硌手的感觉，注塑生产时也容易出现填充不足、飞边过多的问题，实际建模时将过渡圆角设置为R2-R3之间，就可以兼顾握持手感与成型工艺性。

在实际选型使用时，需要注意这款旋钮的适用扭矩范围，因为是手拧操作，成年人的手部施力上限大概在1.5N·m左右，所以这款旋钮不适合需要大扭矩锁紧的重载场景，仅适合轻载的调节、定位、固定场景，如果需要更大的锁紧力，就需要选择更大直径的旋钮或者改用带扳手位的紧固件。另外因为内部嵌件是黄铜材质，所以这款旋钮也可以用在有一定防腐蚀要求的场景，相比钢制嵌件，黄铜不容易生锈，在潮湿的户外环境或者偶尔接触水汽的场合，也不会因为锈迹导致螺纹卡死无法调节。
