适用于薄金属板材的龙门式折弯加工装置

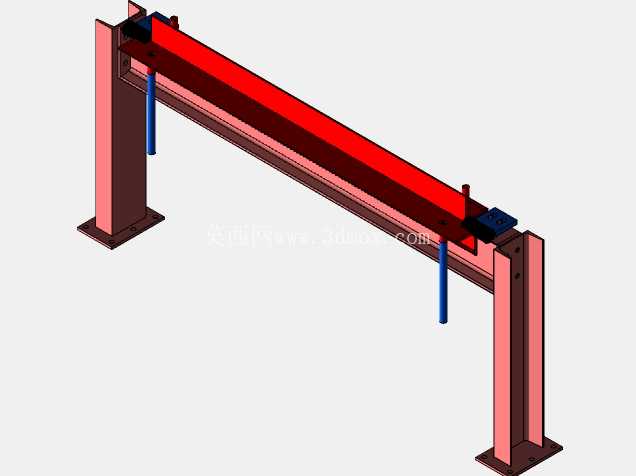

在汽车零部件钣金加工、小型五金件冲压生产的场景里，3mm及以下厚度的碳素结构钢、不锈钢板材折弯是十分常见的工序，这类工序往往不需要大吨位重型折弯设备，却对工装的安装便捷性、作业稳定性有明确要求，本次呈现的这套折弯装置，正是针对这类薄板材加工场景设计的专用工装结构。从整体布局来看，该装置采用双立柱龙门式承载结构，两根垂直布置的立柱通过底部法兰盘与安装基础固定，法兰盘上预留的螺栓孔可适配不同规格的膨胀螺栓或T型槽螺栓，安装时可根据车间现场的工位布局调整固定位置，不需要对原有作业地面做大规模改造，适配小型加工车间灵活排布工位的需求。顶部的横梁作为主要承载构件，采用箱型截面设计，在控制整体自重的前提下保证足够的抗弯刚度，避免折弯作业过程中横梁出现挠曲变形影响折弯精度，横梁与两侧立柱之间采用螺栓组连接，运输过程中可拆分搬运，进入车间后再完成组装，降低了大型构件的转运难度。装置的执行端采用垂直下压的作业逻辑，两根导向杆沿立柱内侧的导轨做垂直方向的直线运动，保证压合过程中压力方向始终垂直于板材放置平面，不会出现偏载导致的折弯角度偏差，压头部分可根据待加工板材的折弯形状更换不同的成型模头，适配V型折弯、U型压边等不同的薄板材加工需求，不需要更换整套设备即可完成多道工序的切换。从设计思路上看，这套装置没有追求大吨位的加工能力，而是把核心设计目标放在3mm及以下薄板材的加工适配性上，针对薄板材折弯时容易出现的板面划伤、折弯角度回弹、定位偏移等常见问题，在压合接触面做了对应的结构优化：压头与板材接触的边缘做了圆角过渡处理，避免硬接触在板材表面留下压痕；下压行程设置了硬限位结构，可根据板材厚度、材质调整下压深度，抵消不同材质的回弹量带来的角度误差；横梁下方设置了可调节的定位挡块，待加工板材靠紧挡块即可完成定位，不需要每次作业都重新测量划线，大幅提升批量加工时的作业效率。在安装边界方面，该装置的整体宽度可根据常见的板材幅面调整，常规配置下可适配宽度不超过1.5米的薄板材加工，立柱高度控制在2米以内，不会占用过多的车间垂直空间，对于层高较低的小型加工车间十分友好；底部安装法兰的向外延伸尺寸不超过立柱截面宽度的1.5倍，固定后不会在工位周边形成过多的突出结构，避免车间内物料转运时发生磕碰。实际作业过程中，待加工板材放置在装置下方的工作台面上，靠紧定位挡块确定折弯位置后，压头沿导向结构垂直下行完成压合成型，整个作业过程的压力传递路径短，结构损耗小，长期使用后只需要定期检查导向杆的润滑情况、连接螺栓的紧固状态即可完成日常维护，不需要复杂的维保流程。不同于大型数控折弯设备的高成本、大占地特性，这套轻量化的折弯装置更适合小型加工场景下的小批量薄板材折弯作业，既可以作为大型冲压生产线的辅助补加工工装，处理线上设备不便加工的小型异形板材折弯工序，也可以独立布置在钣金维修工位，完成零散的板材折弯加工需求，结构上没有冗余的复杂构件，所有受力部件的截面尺寸都经过受力校核，保证3mm厚度板材折弯时的结构强度富余，不会出现长期使用后的结构变形问题。
