1mm金属板材手动折叠加工工装设备

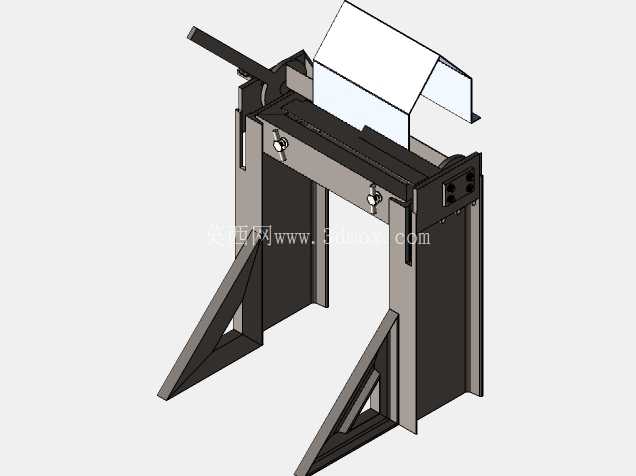

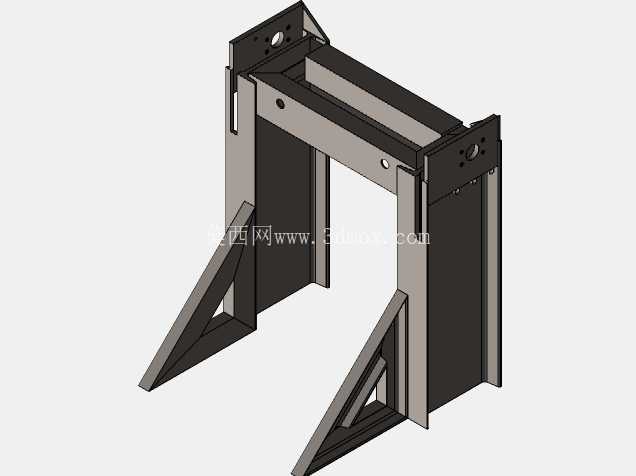

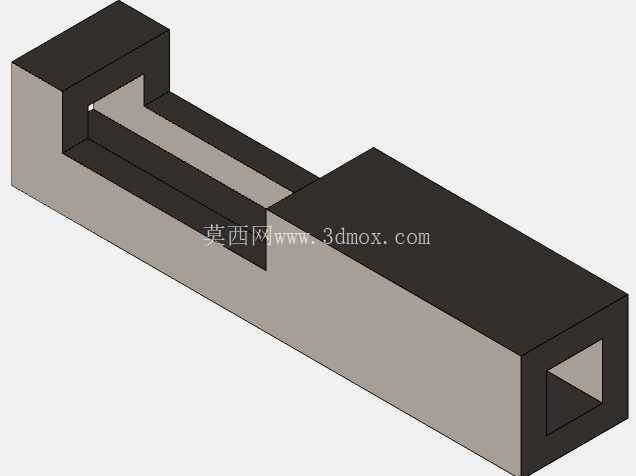

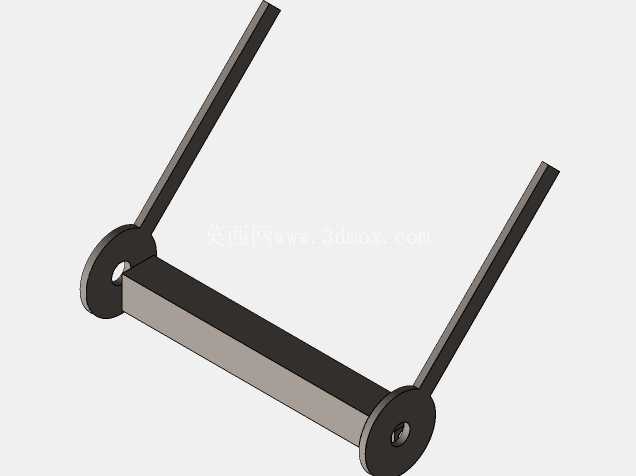

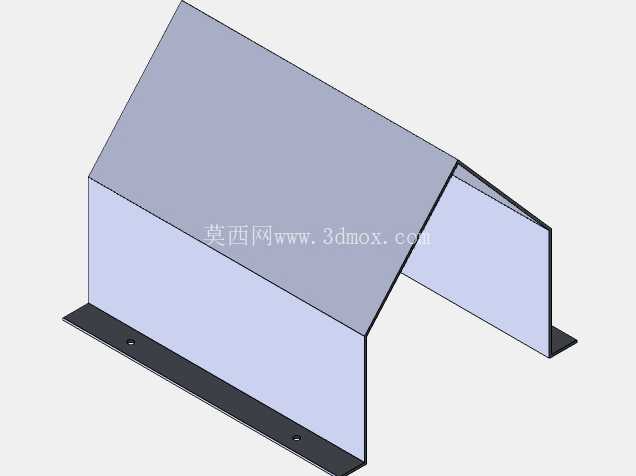

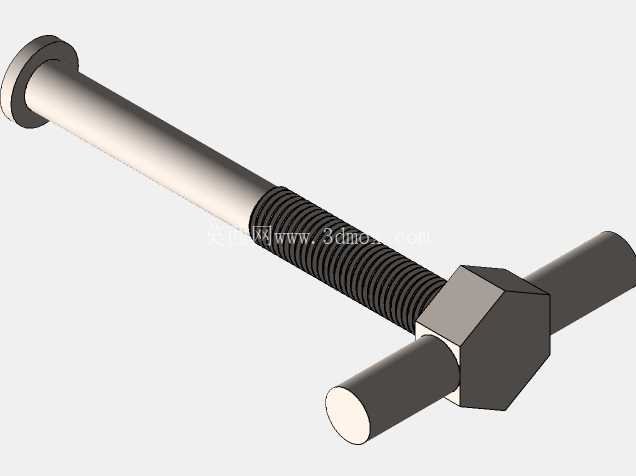

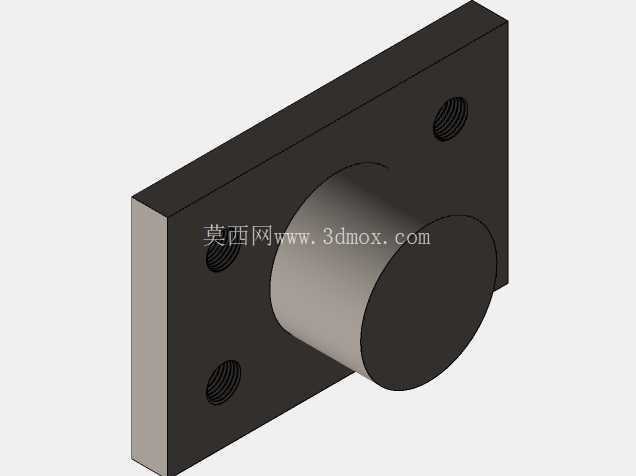

在汽车零部件冲压配套的钣金加工环节，小批量薄板件的折边作业长期存在痛点：大型数控折弯机占用场地大、换模调试周期长，面对单批次数十件的1mm厚薄板折弯需求时，设备开机空耗与调试成本占比过高，而纯手工敲制的折边件角度一致性差、棱边直线度难以满足汽车冲压件的配套公差要求，这款手动式片材折叠设备正是针对这类细分加工场景设计的专用工装。从结构布局来看，设备采用门式框架作为主体承载结构，两侧带三角加强筋的立式支撑腿直接与底部安装面贴合，安装时仅需通过地脚螺栓将支撑腿底面锁固在平整的车间地坪或者工装台面上即可，整体占地宽度控制在1.2米以内，纵深不超过0.8米，不需要额外开挖基础或者搭建配套支架，适合在冲压车间的边角区域、小批量试制工位灵活布置，甚至可以根据产线调整需求随时移位，不会占用核心数控设备的作业空间。设备的核心折边组件采用翻转式压合结构，上侧的翻板与下侧的承料平台通过长销轴实现铰接，铰接轴的直线度公差控制在0.02mm/m以内，保证整幅折边过程中翻板不会出现偏摆卡滞，折出的棱边全程保持直线度一致。承料平台的表面做了淬硬处理，硬度达到HRC45-50，避免长期与金属板材摩擦出现凹痕，影响板材表面质量；翻板的压合边缘做了R0.5mm的圆角处理，既不会在1mm厚薄板表面压出明显压痕，也能保证折角处的R角均匀一致，符合汽车钣金件的外观要求。设备后侧设置的长操作手柄通过杠杆结构与翻板连接，操作人员站在设备前侧仅需施加150N左右的下压力即可完成折边动作，不需要额外配置气动或者液压动力源，没有外接管线的束缚，在没有压缩气源的临时加工点也能正常使用。承料平台上预留了可调节的定位挡块安装槽，挡块可以根据板材的折边宽度需求沿槽调整位置并锁固，批量加工时只需要将板材靠紧挡块即可完成定位，不需要每次划线测量，单批次加工的折边尺寸公差可以控制在±0.15mm以内，角度公差不超过±0.5°，完全满足汽车冲压配套小件的精度要求。从设计思路上，这款设备没有追求复杂的自动化功能，而是聚焦1mm厚薄板折边的核心需求做结构简化：整体框架采用标准型材焊接后去应力处理，焊接完成后整体铣削加工安装面与铰接孔位，避免焊接变形导致的装配误差；所有转动配合位置都加装了自润滑铜套，长期使用不需要频繁加注润滑油，维护成本极低；两侧的三角加强筋直接焊接在立式支撑腿与底部横梁之间，抵消折边作业时产生的侧向力矩，避免框架长期受力出现开焊或者变形。在实际应用场景中，除了汽车冲压小件的试制加工，这类设备也可以用于五金薄板件、配电箱壳体小件、通风管道配件的小批量折边作业，尤其是针对板材宽度在1米以内的窄条类板材折边，作业效率比手工敲制提升6倍以上，折边质量远高于手工作业，同时不需要占用大型折弯机的作业时间，能够帮助车间优化设备资源配置，降低小批量加工的综合成本。设备的安装边界要求不高，只需要保证安装平面的平面度误差不超过1mm/m，预留操作侧1.5米以上的操作空间即可，不需要额外配置电源、气源等配套设施，设备总重量控制在120kg以内，两名操作人员即可完成移位与安装，适配多品种小批量的柔性加工需求。在结构细节上，翻板与承料平台的配合间隙设计为0.1mm，刚好可以容纳1mm厚度的板材，不会因为间隙过大导致折边处出现圆弧过大的问题，也不会因为间隙过小导致板材插装困难；铰接位置设置了间隙调整机构，长期使用出现磨损后可以通过调整偏心套的位置消除配合间隙，保证折边精度不会因为设备磨损出现明显下降。
