汽车冲压工序用定位夹紧工装夹具

在汽车覆盖件与结构件的冲压生产线上，工装夹具的定位精度与夹紧可靠性直接决定了单件冲压的形位公差合格率，也影响整条产线的换模调试效率。这套夹具组装结构，核心是针对中小型汽车冲压件的工序间定位需求设计，适配冲床工位的上下料操作逻辑，可在板料送入模具型腔前完成精准的位置约束，避免送料偏移导致的冲压缺料、毛刺超差、孔位错位等常见质量问题。

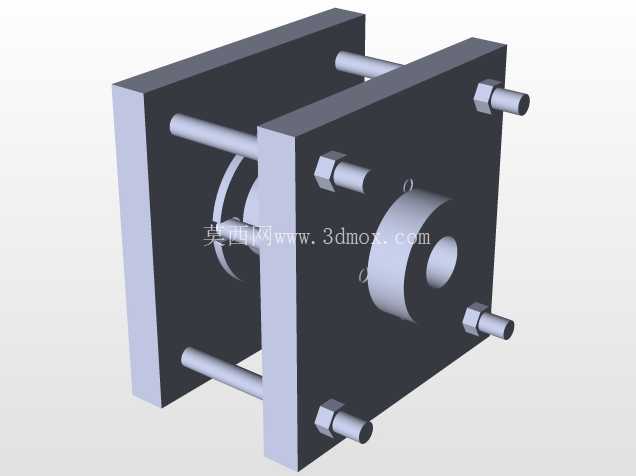

从结构布局来看，整套夹具采用双侧立板加导向拉杆的框架式构型，两块平行的安装立板通过四根周向均匀分布的导向拉杆连接，拉杆两端通过六角螺母锁紧，既保证了整体框架的结构刚性，也可通过调整螺母的旋入深度适配不同厚度规格的待加工工件，调整行程可覆盖常规1-6mm厚度的汽车冷轧钢板冲压件装夹需求。立板中心设置的定位凸台与待加工工件的中心基准孔适配，采用间隙配合的公差设计，单边配合间隙控制在0.02-0.03mm，既保证工件装拆的顺畅性，也能将定位重复精度控制在0.05mm以内，满足汽车冲压件IT7级的形位公差要求。

设计过程中优先考虑了冲压工况下的受力特性，冲床滑块下行冲压时，板料受到的冲裁力会传递到夹具定位面，因此立板材质选用45号钢调质处理，硬度达到HB220-250，具备足够的抗冲击韧性与抗弯强度，避免长期受冲击载荷出现立板变形、定位面偏移的问题。导向拉杆选用40Cr材质调质，表面做发黑防锈处理，螺纹精度选用6g级，保证螺母锁紧后的预紧力均匀，不会出现长期运行后拉杆松动的问题。中心定位凸台与立板采用过盈配合加圆柱销防转的连接方式，避免冲压振动导致凸台转动、基准偏移。

安装边界方面，整套夹具的后侧立板设置有四个安装沉孔，可直接通过内六角螺栓固定在冲床的送料机架端面上，安装孔位采用通用的孔距设计，适配多数160T-400T规格开式冲床的送料台安装尺寸，不需要额外做安装面的二次加工即可完成换装。夹具的整体外轮廓尺寸控制在300mm×250mm×200mm范围内，不会占用过多的冲床周边操作空间，给操作人员的上下料动作预留足够的安全操作距离，避免操作过程中肢体与冲床滑块产生干涉。

功能特性上，这套夹具采用手动夹紧的操作逻辑，前侧立板可沿导向拉杆轴向滑动，工件放置到位后，拧紧周向的四个锁紧螺母即可完成夹紧动作，夹紧力可通过螺母的拧紧力矩控制，针对不同厚度的板料调整力矩值，既避免夹紧力过小导致工件窜动，也防止夹紧力过大导致薄料板件出现压痕变形。夹具的定位面做了平面磨床精加工，表面粗糙度达到Ra1.6，保证与工件端面的贴合度，避免定位面存在平面度误差导致的工件倾斜。日常维护过程中，只需要定期在导向拉杆表面涂抹锂基润滑脂，保证滑动顺畅，同时定期检查锁紧螺母的螺纹磨损情况，磨损量超过0.1mm时及时更换螺母即可，整体维护成本低，适合冲压车间的批量生产工况使用。

在实际产线应用中，这类夹具主要用于汽车冲压件的冲孔、修边、翻边等单工序工位的工件定位，也可适配冲压自动化线的机械手上下料定位需求，当搭配气动推料组件时，可将前侧立板的手动锁紧替换为气缸驱动，实现自动夹紧松开，适配自动化产线的生产节拍，单工位装夹时间可控制在3秒以内，满足每分钟15-20次的冲压节拍要求。结构设计上没有采用复杂的传动构件，所有零部件均为通用机械加工件，加工难度低，制造成本可控，出现易损件损坏时可快速在车间机加工现场完成备件加工，不需要定制特殊非标件，有效降低产线的停机维护时间。
