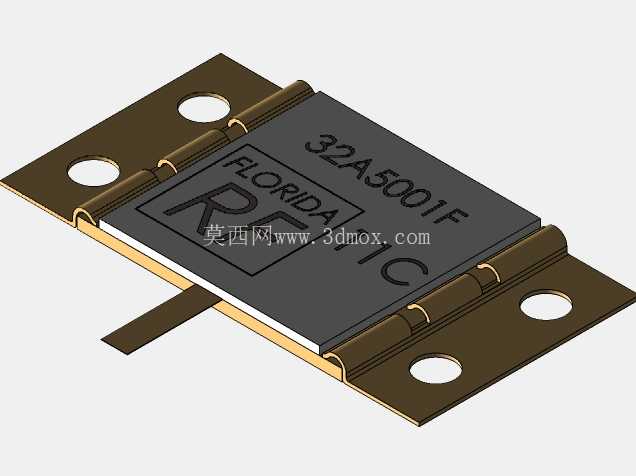

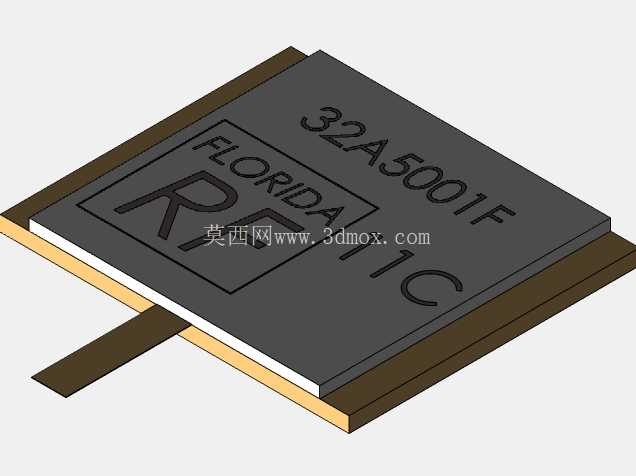

这款1000W功率等级的端接电阻,主要面向射频链路终端匹配场景设计,常见于大功率射频测试系统、广播发射设备、高频通信基站的信号回路末端,用来吸收链路剩余射频功率,避免信号反射造成的驻波比异常,保障整个射频系统的工作稳定性。从结构设计来看,主体采用陶瓷基片作为核心承载,表面印刷厚膜电阻浆料,保证高频下的功率耐受能力与阻抗一致性,基片边缘通过卷压工艺固定两侧的金属安装支架,支架上预留四个对称的圆形安装孔,安装时可通过螺丝直接固定在设备内部的金属安装面上,安装面同时作为散热接触面,能将电阻工作时产生的热量快速传导到设备壳体上,满足大功率持续工作的散热需求。

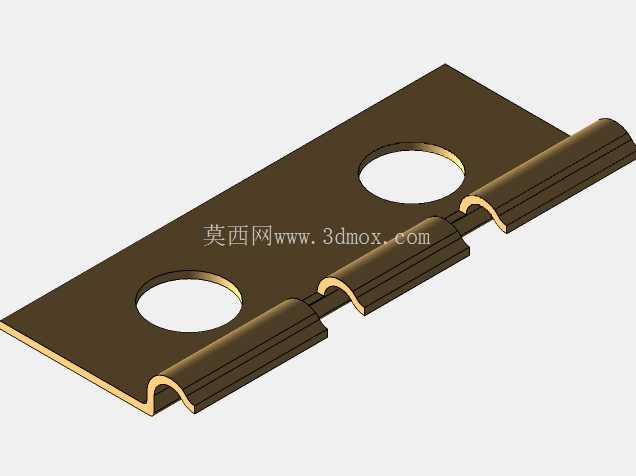

设计过程中首先要考虑的是高频特性下的阻抗连续性,电阻本体的图形印刷采用渐变式阻抗过渡结构,从输入端的50欧姆标准射频阻抗平滑过渡到电阻吸收区,避免阻抗突变带来的信号反射,输入端采用伸出式金属接片,可直接与射频链路的铜排或者微带线进行焊接或压接连接,减少连接环节的接触损耗。两侧的安装支架采用黄铜材质冲压成型,表面做镀镍处理,既保证足够的结构强度,在安装锁紧时不会发生形变,又能提升焊接兼容性与抗腐蚀能力,支架与陶瓷基片的连接采用高温焊料熔接,能承受大功率工作时的高温环境,避免长期热循环后出现连接松动、接触电阻变大的问题。
从安装边界来看,整体结构为扁平式设计,厚度方向占用空间极小,适合在内部空间紧凑的射频设备内布置,四个安装孔的孔位间距按照标准射频器件安装规范设计,可兼容多数通用安装位,不需要额外定制安装支架。电阻本体表面印刷的标识清晰标注了型号、产地与阻抗参数,方便生产装配过程中的物料识别与后期维护替换。在emc设计层面,金属安装支架与设备接地平面连接后,可形成一定的屏蔽作用,减少电阻工作时的高频信号向外辐射,同时也能避免外界电磁干扰对电阻匹配特性的影响。端接结构的设计充分考虑了大电流通过能力,输入端接片的宽度与厚度经过载流校核,在满功率1000W工作时,接片的温升控制在安全范围内,不会出现过热氧化的问题。
实际应用中,这类端接电阻通常安装在射频功率放大器的输出端、天线馈线的测试终端、大功率耦合器的隔离端等位置,工作时需要保证安装面的平面度,避免支架与安装面之间存在间隙影响散热效率,安装螺丝的锁紧力矩要控制在合理范围,防止力矩过大导致陶瓷基片受压碎裂。建模过程中对卷边连接结构做了详细还原,能够清晰看到支架与陶瓷基片的包裹式连接结构,以及接片的伸出长度与折弯角度,可直接用于设备内部的装配干涉检查,也可作为同类型大功率射频电阻设计的结构参考,帮助结构工程师快速完成器件选型与安装布局设计,减少重复建模的工作量。在结构细节上,陶瓷基片的边缘做了微小的倒角处理,避免装配过程中边缘崩裂,金属支架的卷边位置做了圆弧过渡,不会对陶瓷基片造成应力集中,提升产品的抗振动、抗冲击能力,满足车载、机载等移动场景下的使用要求。
