符合DIN3567标准的多形式管道固定支架

在工业流体输送、建筑给排水、工艺管线布设等场景中，管道的可靠固定是保障管线长期稳定运行的核心环节，DIN3567标准管道支架正是针对这类需求设计的标准化紧固构件，覆盖A、B、C、D四种结构形式，可适配不同安装空间、荷载等级与管线排布要求。从现场安装的实际工况来看，这类管夹类支架的核心作用是约束管道的径向位移，同时允许管道在温度变化产生热胀冷缩时存在微量轴向滑移，避免管线应力集中导致的焊缝开裂、接口渗漏问题，在汽车冲压车间的压缩空气管线、液压润滑管路布设中，这类支架的使用占比可达管线固定构件总量的六成以上。

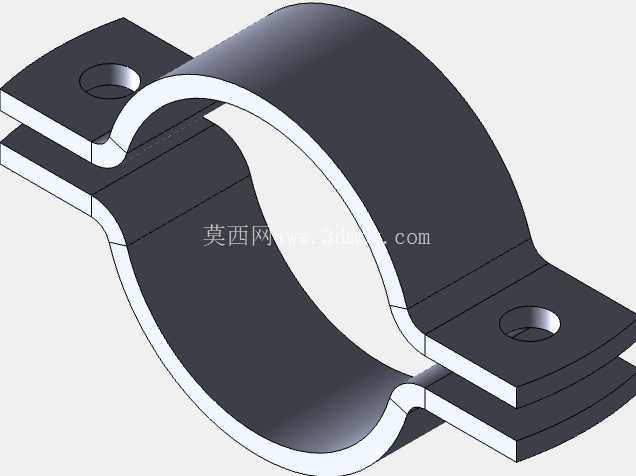

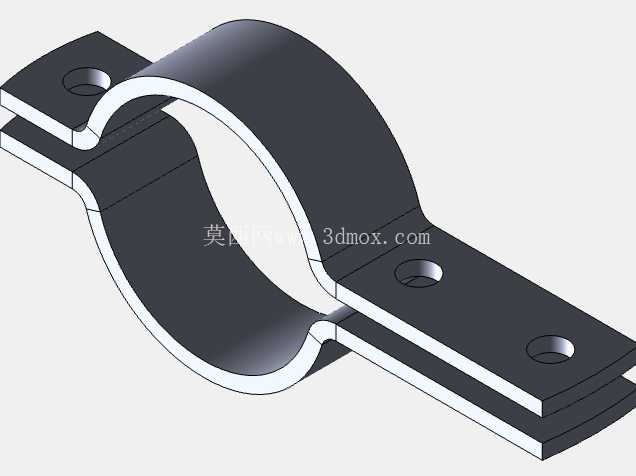

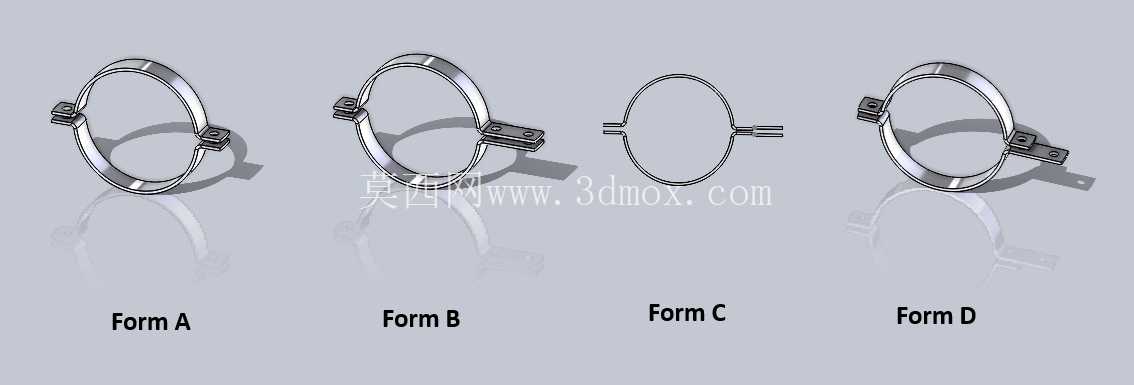

不同结构形式的支架对应差异化的安装边界：FormA型为基础对夹式结构，两个半环通过侧边螺栓锁紧，适用于水平敷设的中小口径管线，安装时无需提前在管线周边焊接预埋构件，直接通过支架侧边的安装孔配合膨胀螺栓或焊接固定在结构梁、墙面支架上，适配的管道外径覆盖常规工业管线的常用尺寸区间，安装后管夹与管道外壁的接触面积均匀，不会出现局部应力过大压损管道防腐层的问题。FormB型在A型的基础上增加了单侧延伸安装座，安装座上预留两个定位孔，适合管线与安装面存在一定间距的架空布设场景，延伸座的长度经过标准化校核，既保证足够的支撑强度，又不会因为过长导致支架自身受载后产生形变，在密集管线排布时，这种带延伸座的结构可以错开相邻管线的安装位置，减少支架之间的干涉。FormC型为开口式弹性结构，两个半环的一端通过铰接结构连接，另一端采用快拆式螺栓锁紧，适合需要频繁拆装检修的临时管线、试验管线布设，安装时无需将螺栓完全拆下即可将管夹卡入管道外壁，大幅缩短现场安装的辅助时间，铰接端的转动间隙经过严格控制，锁紧后不会出现管夹松脱、管道晃动的问题。FormD型为重型对夹结构，半环的板材厚度比A型提升近40%，锁紧螺栓的规格也对应加大，适用于大口径、高荷载的工艺管线，比如车间内的循环水主干管、高压液压管路，这类支架的安装面需要配合预埋钢板焊接固定，能够承受管道充液后的自重以及管线运行时产生的水锤冲击荷载。

从设计逻辑来看，整套支架的所有尺寸均严格遵循DIN3567标准的公差要求，半环的圆弧曲率与对应规格管道的外径完全匹配，锁紧后管夹内壁与管道外壁的贴合间隙控制在0.2mm以内，避免长期运行中因为间隙存在导致管道与支架之间产生摩擦磨损。支架的所有棱角位置均做了倒钝处理，安装过程中不会划伤施工人员，也不会割破管道外壁的防腐涂层。焊接位置均采用连续角焊缝，焊后做去应力处理，避免长期受载后焊缝位置出现疲劳开裂。不同形式的支架之间具备良好的配件通用性，同规格的锁紧螺栓、铰接销轴可以互换，降低现场备件的储备压力。

在实际选型过程中，需要先根据管道的外径、运行荷载、安装空间确定对应的支架形式，再核对安装面的固定方式：如果是混凝土结构面，可配合膨胀螺栓固定A型、C型支架；如果是钢结构梁面，可采用焊接或者抱箍方式固定B型、D型支架。安装时需要注意管夹的锁紧力矩符合标准要求，力矩过大会导致管道外壁被压变形，力矩过小则会出现管道固定不牢、运行时产生晃动异响的问题。对于存在振动的管线，比如泵出口位置的管道，可在管夹内壁加装橡胶减震垫，进一步降低振动传递，延长支架与管道的使用寿命。
