符合DIN9835标准的鼓形橡胶弹性缓冲元件

在冲压生产线的模具卸料结构、振动输送设备的支撑隔振位、重型工装夹具的缓冲限位端，这类鼓形橡胶弹性元件的出镜率一直不低，和金属螺旋弹簧比起来，它不需要配套导柱导套做径向限位，自身的橡胶材质就能同时承担径向和轴向的弹性变形，安装空间的利用率要高不少。这次做的这款元件完全贴合DIN9835的尺寸规范，建模的时候特意把不同压缩行程下的外形轮廓变化做了配置化处理，不是只做了自由状态下的单一外形。

从实际使用场景来看，这类橡胶弹簧最常被用在压铸模具的顶出复位缓冲位，还有振动给料机的主支撑隔振处，相比金属弹簧，它的固有频率更低，隔振效率在中低频段优势明显，而且不会像金属弹簧那样在反复冲击下出现永久变形断裂的问题，橡胶本身的内阻尼还能快速吸收冲击能量，不会产生余振，这也是为什么很多高速冲压工位会优先选这类弹性元件代替传统金属弹簧。

设计的时候最先考虑的是安装边界，两端的安装面做了平整的环形贴合面，中间的通孔是用来穿装固定螺栓的，不管是穿螺栓锁在安装板上，还是套在导柱上使用都能适配，鼓形的外轮廓不是随便做的弧面，是按照不同压缩量下的橡胶变形膨胀量算出来的，当压缩量达到自由高度的10%时，外弧面的膨胀不会碰到周边的安装侧壁，压缩量到20%的时候，橡胶的应力分布还能保持均匀，不会出现局部应力集中导致的开裂，就算用到30%的极限压缩行程，两端的安装面也不会出现翘曲脱开的情况。

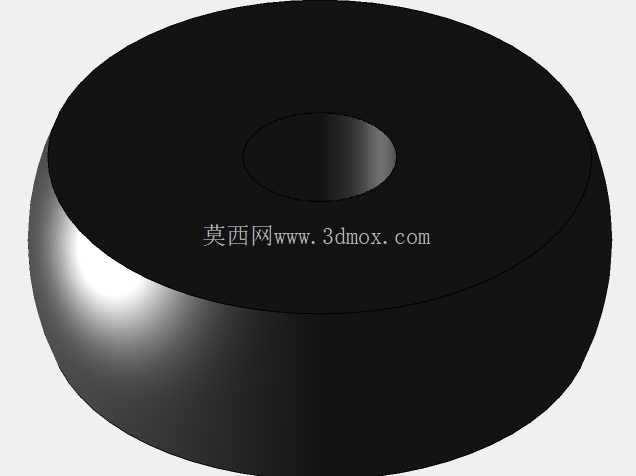

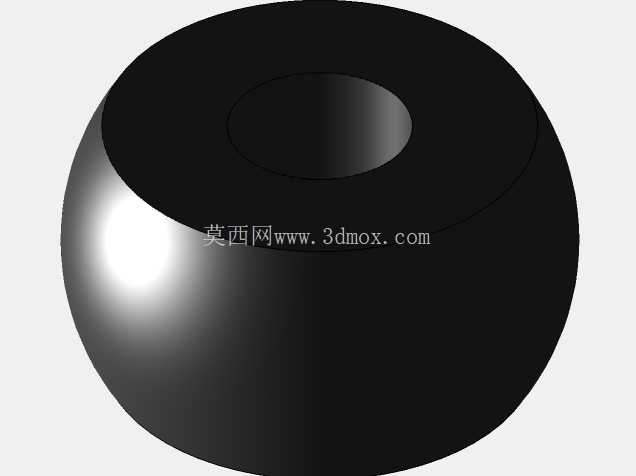

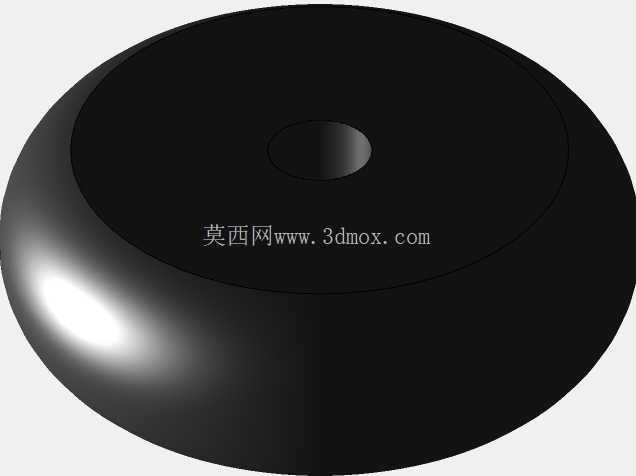

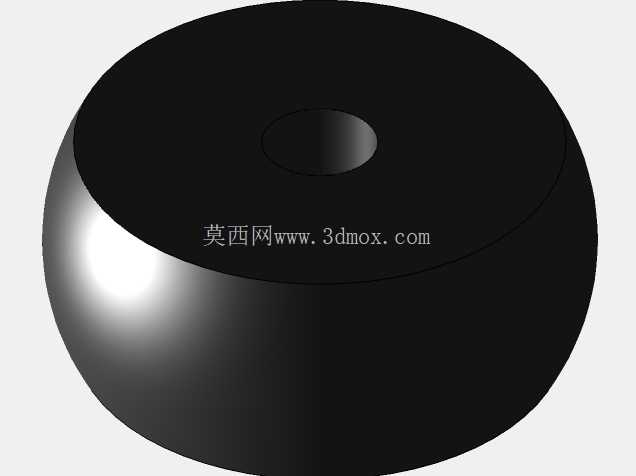

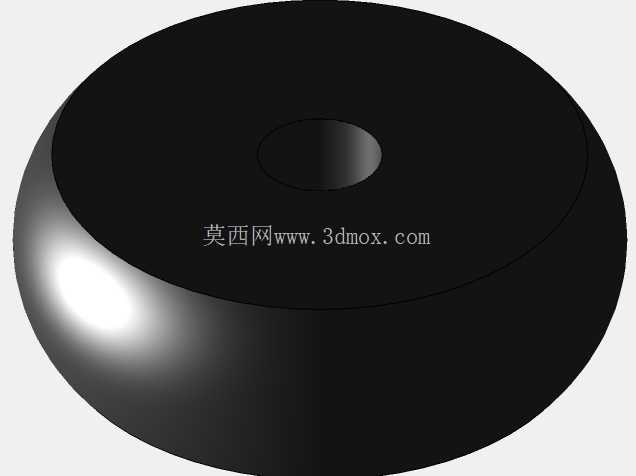

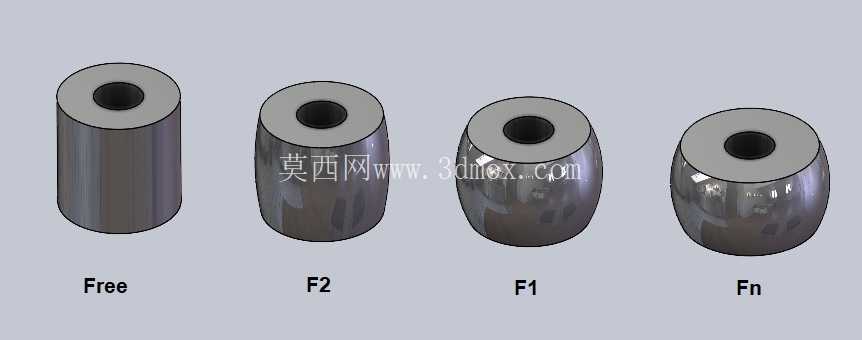

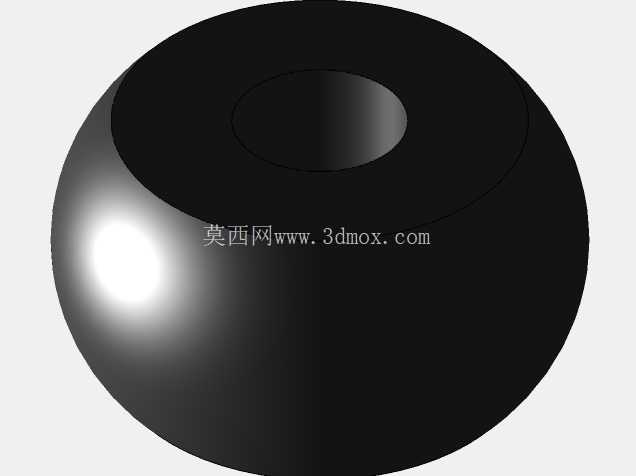

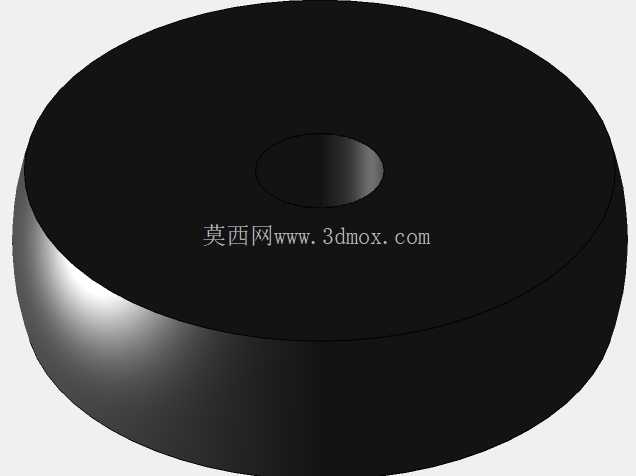

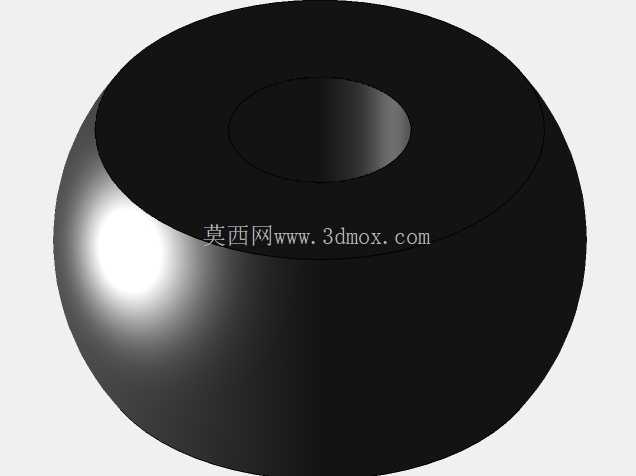

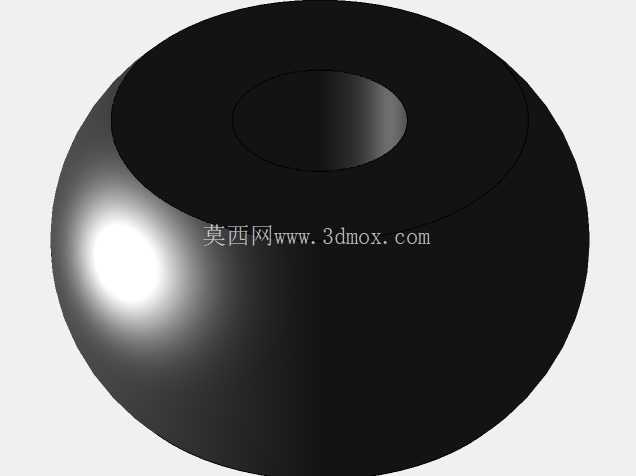

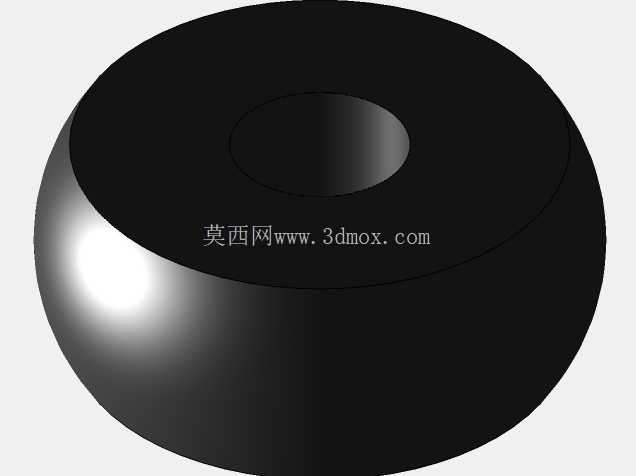

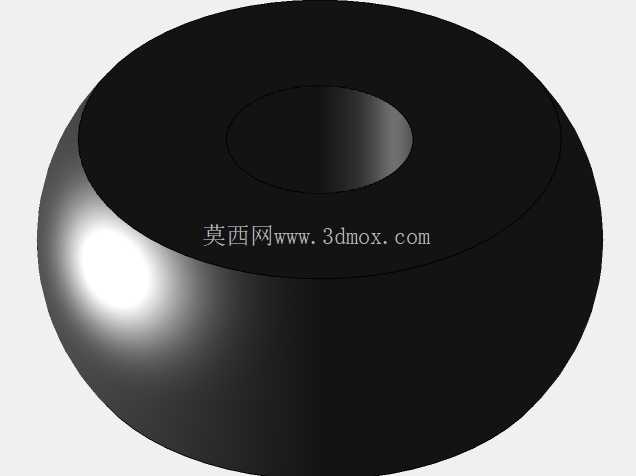

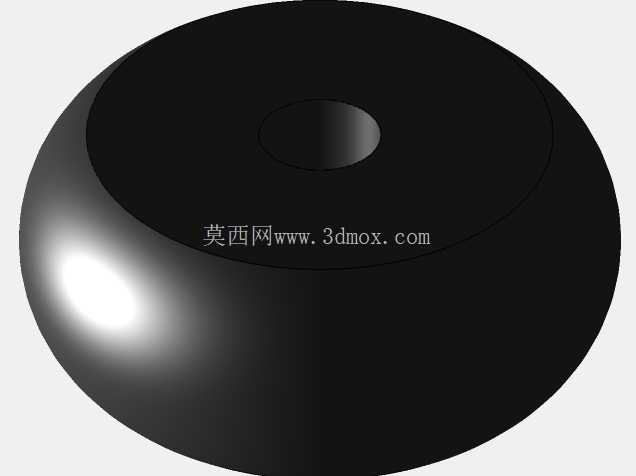

建模过程里特意把三种常用压缩状态做成了配置项，分别对应10%、20%、30%压缩行程下的外形，做设备整体装配的时候，可以直接选对应压缩量的配置插入，不用再自己算压缩后的尺寸去干涉检查，省了不少重复调整的功夫。橡胶的硬度选型对应的刚度曲线也在建模的时候做了匹配，不同硬度的橡胶对应不同的载荷变形量，选件的时候可以直接根据工位需要的缓冲力选对应参数的配置，不用再反复核对样本尺寸。

很多人用这类橡胶弹簧的时候容易踩的坑是安装时预压量留的不对，要么预压太小起不到隔振效果，要么预压太大超过橡胶的疲劳极限，提前开裂。这款元件的尺寸设计里，两端的安装面宽度做了加宽处理，就算预压量留到15%，安装面的比压也在橡胶的许用范围内，不会出现局部压溃的问题。中间的通孔直径比常用的固定螺栓大了足够的间隙，就算安装的时候两个安装板有少量的同轴度误差，也不会因为螺栓别劲把橡胶内孔磨坏。

和同规格的金属螺旋弹簧比，这款橡胶弹簧的横向刚度要高很多，用在有侧向力的工位上，比如斜楔复位的位置，不需要额外加径向导向结构，它自身就能承受一定的侧向载荷，不会出现金属弹簧容易发生的侧弯失稳问题。而且橡胶本身有一定的阻尼特性，在冲击载荷下的动载系数比金属弹簧小30%左右，用来做模具的缓冲限位的时候，能有效降低模具合模时的冲击噪音，还能减少冲击力对设备导轨的损伤。

做三维建模的时候，外弧面的曲率是严格按照DIN9835标准里的轮廓尺寸做的，不是随便扫掠出来的弧面，保证和标准件的实物外形完全一致，装配的时候不会出现和周边零件干涉的问题。两端的安装面做了微小的倒角处理，避免安装的时候锐边割伤橡胶表面，影响使用寿命。中间通孔的内壁做了光滑处理，穿螺栓或者导柱的时候不会刮伤零件表面，也不会因为内孔的毛刺造成应力集中。

在振动设备上使用的时候，这类橡胶弹簧的隔振效率能达到85%以上，比金属弹簧高不少，而且不需要额外加阻尼器，自身的内阻尼就能有效抑制共振振幅，设备启动和停机经过共振区的时候，不会出现太大的振幅波动，这也是很多振动筛分设备、振动给料机都换成这类橡胶弹簧的原因。在模具行业里，这类弹簧常用在卸料板的弹性支撑、顶出机构的复位、滑块的限位缓冲这些位置，因为它的单位体积储能比金属弹簧大，同样的安装空间能提供更大的弹力，能让模具的结构做的更紧凑。
