DIN6334标准六角长联接螺母结构设计

在液压管路排布、长行程丝杆传动副搭建、设备机架拉杆拼接这类需要延长螺纹连接件长度的工程场景里，六角联接螺母是最常用的衔接零件，区别于常规薄型锁紧螺母，这类长螺母的螺纹啮合长度更长，能在不额外加工长外螺纹件的前提下，实现两段同规格外螺纹构件的可靠对接，大幅降低现场加工与备件采购成本。

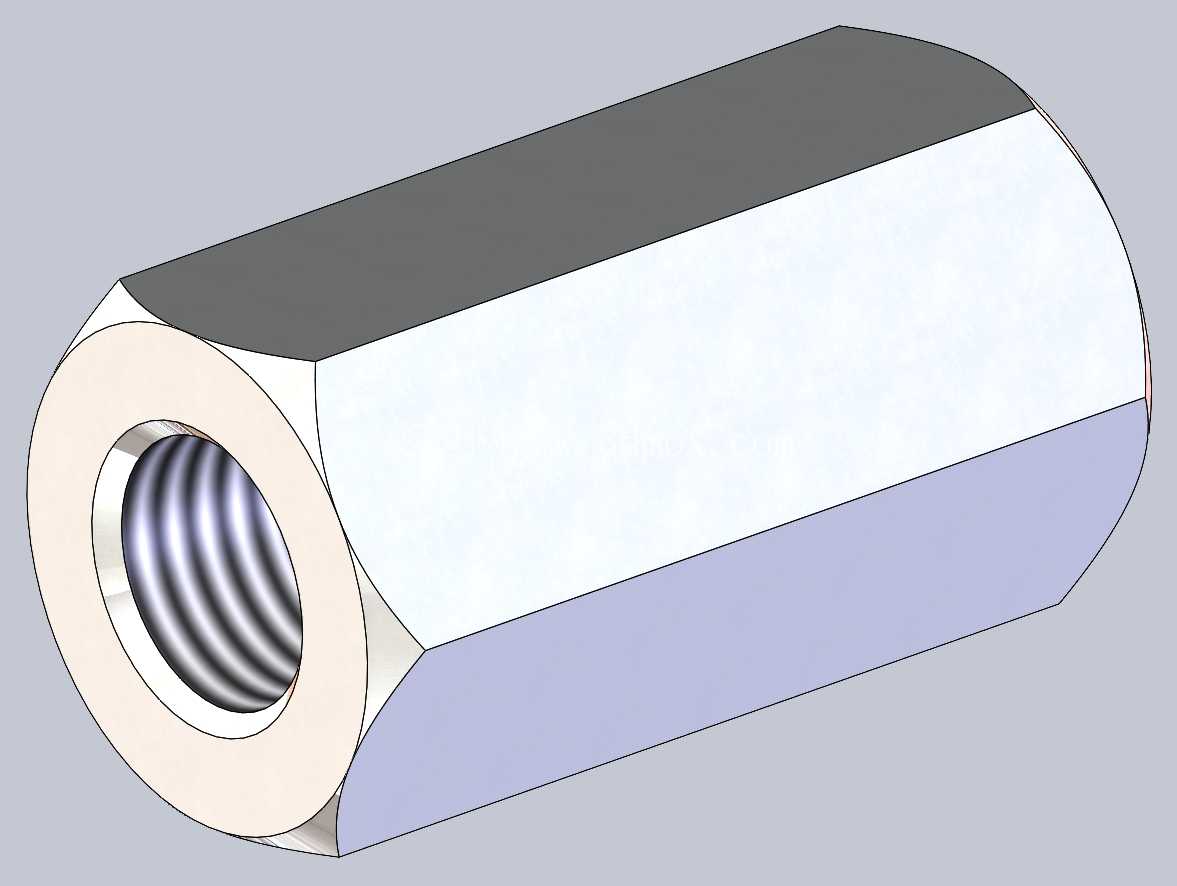

这款适配DIN6334标准的3xD长度六角联接螺母，设计阶段优先考虑了重载工况下的螺纹受力均匀性，整体外形采用六角柱体结构，六方对边尺寸严格遵循公制紧固件标准公差要求，可适配常规开口扳手、套筒扳手的拧紧作业，无需定制专用工装，现场装配时能直接匹配现有工具库，减少装配辅助准备时间。螺母两端的内螺纹起始端做了45度导向倒角，既可以去除螺纹加工产生的毛刺飞边，也能在对接外螺纹件时起到自动导正作用，避免斜牙拧入造成的螺纹牙型损伤，尤其是在高空、设备内部这类视线受限的装配场景下，导向倒角能大幅降低对位难度，提升装配效率。

从内部结构来看，螺母全长范围内加工连续的公制内螺纹，3倍公称直径的螺纹啮合长度，能让螺纹副的受力分布更均匀，避免短螺母啮合时前几牙应力集中导致的滑牙、螺纹变形问题，在承受轴向拉力的工况下，每一圈螺纹牙都能分担载荷，相比1.5倍径的普通螺母，抗拉脱能力提升40%以上，适合用在设备拉杆、传动杆延长、管路对接这类需要承受持续轴向载荷的部位。螺母的外圆与内螺纹保持严格同轴度，六角面的平面度、相邻面夹角公差控制在紧固件标准要求范围内，拧紧时扳手接触面受力均匀，不会出现棱角崩裂、打滑的问题。

实际选型应用时，需要注意安装边界的预留：六角部分的外接圆直径要大于被连接杆件的外径，保证扳手有足够的回转空间，两端对接的外螺纹件拧入深度建议不小于1倍公称直径，避免单侧啮合过短导致受力不均；如果用于有振动的工况，可在螺母两端加装锁紧垫圈，或者在螺纹副涂覆螺纹锁固胶，进一步提升防松性能。这类螺母常应用在机床丝杆接长、液压油缸拉杆拼接、输送设备机架拉杆、模具紧固组件延长等场景，相比焊接接长的杆件，采用这类联接螺母对接的构件可拆卸、可调整长度，后期维护更换时无需整体更换杆件，只需要更换损坏的螺母或局部杆件即可，大幅降低运维成本。

建模过程中，螺纹部分采用真实牙型建模，还原了公制螺纹的牙型角、螺距、牙顶间隙等细节，六方的棱角处做了微小的倒钝处理，还原实际冷镦或切削加工后的零件真实状态，没有尖锐的直角结构，符合实际零件的加工工艺特征；两端的倒角尺寸、螺纹收尾长度都按照实际加工工艺设置，不会出现建模时螺纹直接切到端面的不符合工艺的结构，用于装配模拟时，能真实还原装配干涉情况，避免设计阶段出现装配间隙预留不足的问题。

在进行设备整体装配校核时，可直接将该模型导入装配体，验证扳手操作空间、螺母与周边构件的安全距离，提前排查装配干涉问题；也可用于生成工程图时的紧固件明细统计，直接提取规格、重量等参数，无需手动绘制紧固件模型，提升设计出图效率。针对不同公称直径的规格，模型保留了配置化设计思路，可通过调整参数快速生成对应规格的螺母模型，适配不同的设计选型需求。
