手动钢带弹簧弯管折弯工装结构

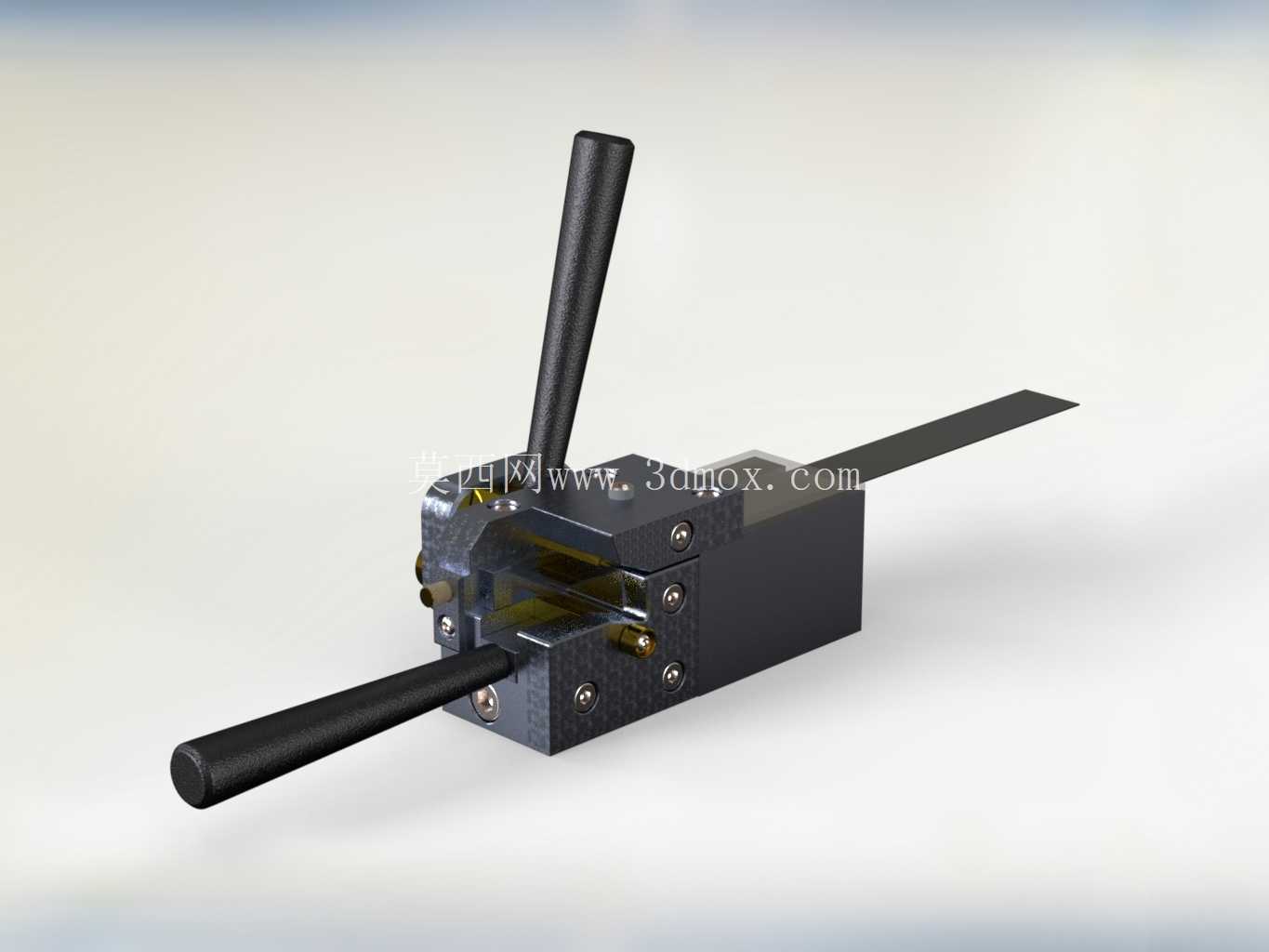

在小批量五金件试制、汽配维修工位以及线材管材二次加工的零散作业场景里，这类手动操作的弯管折弯工装往往比大型自动化折弯设备更具适配性——不需要外接气源电源，不占用固定安装工位，单人即可完成操作，尤其适合加工直径较细的钢带弹簧配套管材，或是薄钢带的小角度弯折作业。从结构布局来看，整个工装采用一体式块状基座作为承载主体，基座底部做了平整处理，既可以直接放置在工作台面上通过压板临时固定，也可以根据工位需求加装螺栓孔做永久安装，整体安装边界控制在较小范围内，不会挤占过多操作空间，适配多数维修台、钳工台的台面尺寸。操作端设置了两根加长力臂手柄，手柄做了防滑的柱面处理，握持时不需要额外加装护套，杠杆力臂的长度经过匹配设计，操作人员施加普通握力即可完成成型动作，不需要借助额外的加力杆，避免力臂过长导致的成型过度问题。核心成型区域采用了分体式的模块镶件设计，弯折凹模与定位块都通过内六角螺钉固定在基座上，针对不同管径的钢带弹簧弯管、不同厚度的钢带折弯需求，只需要更换对应尺寸的镶件即可完成适配，不需要更换整个工装主体，大幅降低了多规格小批量生产的工装投入成本。定位结构上，工装进料端设置了平直的导向槽，待加工的钢带或管材可以顺着导向槽送入成型位，导向槽的宽度与成型镶件的入料口做了同轴度匹配，避免送料过程中出现偏斜导致的成型尺寸超差，出料侧预留了足够的避让空间，弯折完成的工件可以直接从侧方取出，不需要额外的退料操作，减少单工序的操作时长。从设计逻辑来看，整个工装没有多余的冗余结构，所有受力部位都做了加厚处理，基座与手柄的连接位置设置了销轴传动结构，销轴采用耐磨材质加工，长期反复操作也不会出现松旷间隙，保证弯折角度的一致性。在实际使用场景中，这类工装常被用于汽车线束固定钢带的弯折、小型弹簧管件的弧度成型、五金支架的小角度折弯等工序，相比大型折弯设备，它的成型压力虽然有限，但针对薄料、小尺寸工件的加工精度反而更容易控制，不会出现大设备冲压力度过大导致的工件压痕、变形过度问题。工装的操作逻辑十分直观，新操作人员不需要经过长时间培训即可上手，将待加工工件沿导向槽送入到定位挡块位置，扳动操作手柄带动成型压块沿圆弧轨迹运动，即可将工件弯折到预设角度，松开手柄后复位弹簧会带动压块回到初始位置，直接取出工件即可完成单步作业。结构上没有复杂的传动链路，日常维护只需要定期在销轴位置加注润滑脂，检查固定螺钉是否出现松动即可，不需要专业的维保人员进行维护，适合生产现场的长期粗放式使用。针对不同的成型角度需求，还可以通过调整定位挡块的位置来控制弯折角度，不需要对主体结构进行改动，适配多品种小批量的柔性生产需求。在三维建模过程中，这类工装的结构重点在于成型镶件的曲面匹配，压块的成型弧面需要与待加工管材的外径、钢带的弯折半径做完全贴合，避免成型过程中出现工件表面硌伤、弯折处出现褶皱的问题，各活动部件的间隙需要控制在合理范围内，既要保证动作顺畅无卡滞，也要避免间隙过大导致的成型角度偏差。基座的重量经过合理匹配，操作过程中不会因为扳动手柄导致工装移位，不需要额外做过重的配重设计，兼顾了使用稳定性与便携性，部分需要跨工位移动的场景下，操作人员可以直接手持工装转移，不需要借助吊装或搬运设备。
