推拉式肘节夹紧连杆机构设计

在机械加工、焊接工装、装配工位的工件固定场景里，这类推拉式肘节夹紧结构是车间里出镜率极高的压紧元件，区别于旋转下压类的夹钳，它的施力方向沿直线轴向输出，更适合需要沿工件侧面、端面施加顶紧力的装夹工况，比如钣金拼焊时的侧边防错位顶紧、机加工工位的工件轴向定位锁紧、装配线上的零部件临时固定，都能看到这类结构的实际应用。

从功能实现逻辑来看，这套机构核心是利用连杆过死点的机械自锁特性，当操作人员扳动上方的操作手柄到锁紧位置时，内部的两组连杆会越过共线死点，此时即便轴向顶杆受到工件的反向推力，机构也不会自行松脱，不需要额外施加持续的外力就能保持稳定的夹紧力，相比螺纹顶紧的结构，它的操作行程更短，单次扳动就能完成夹紧与松开动作，工位操作效率能提升数倍，尤其适合高频次装夹的批量生产场景。

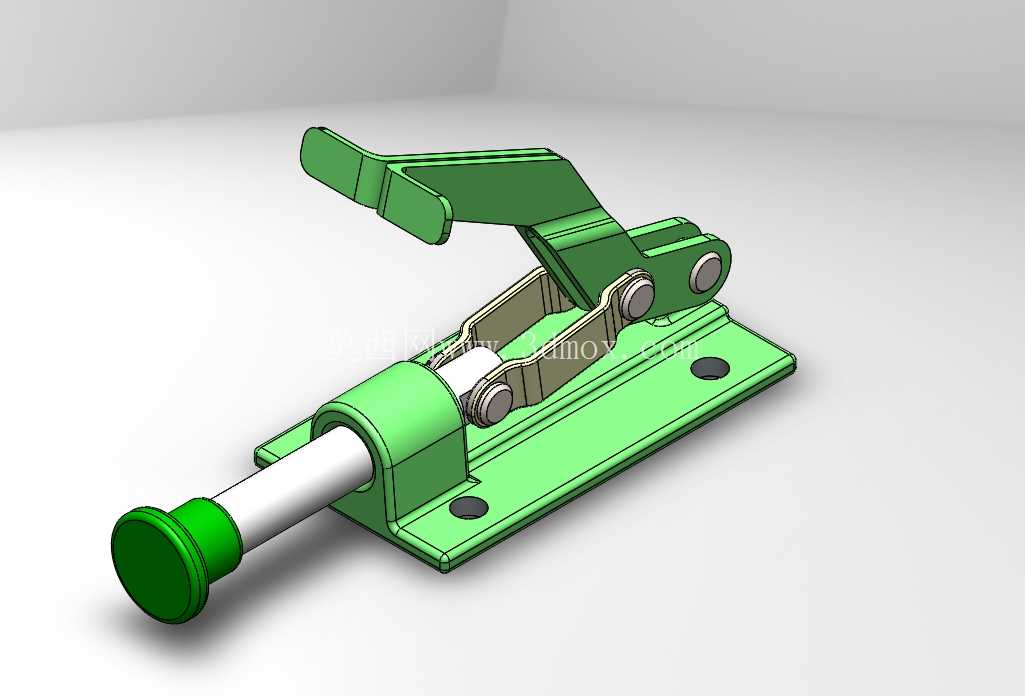

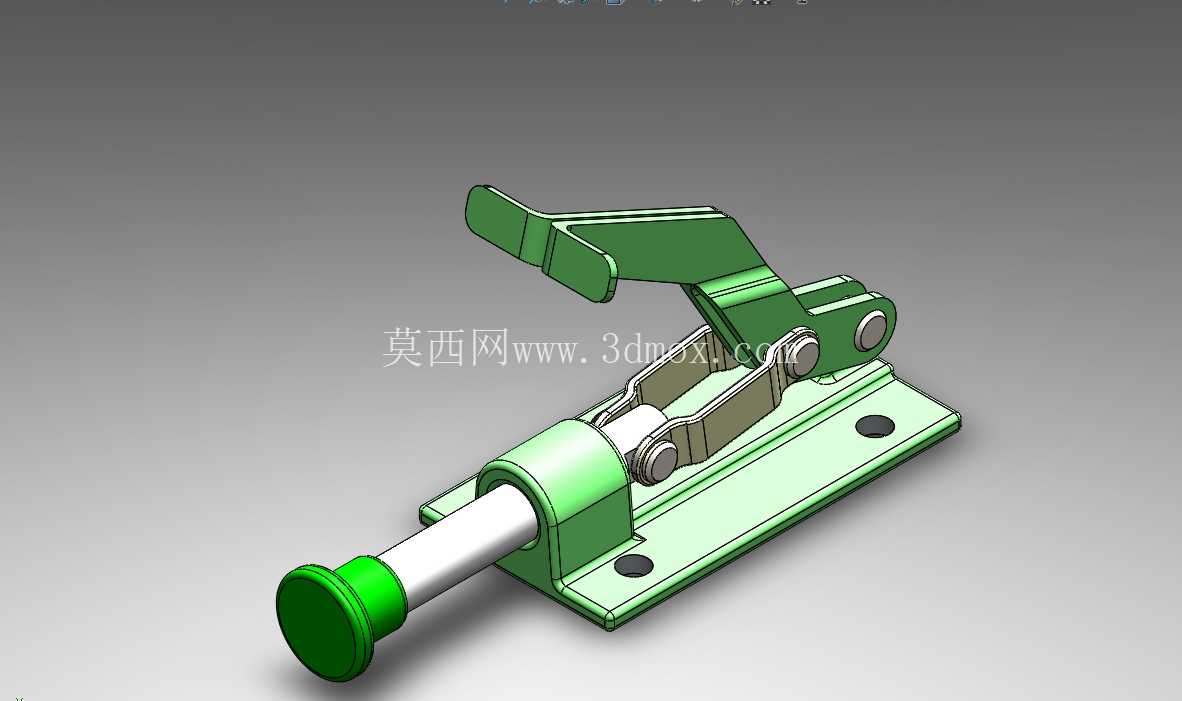

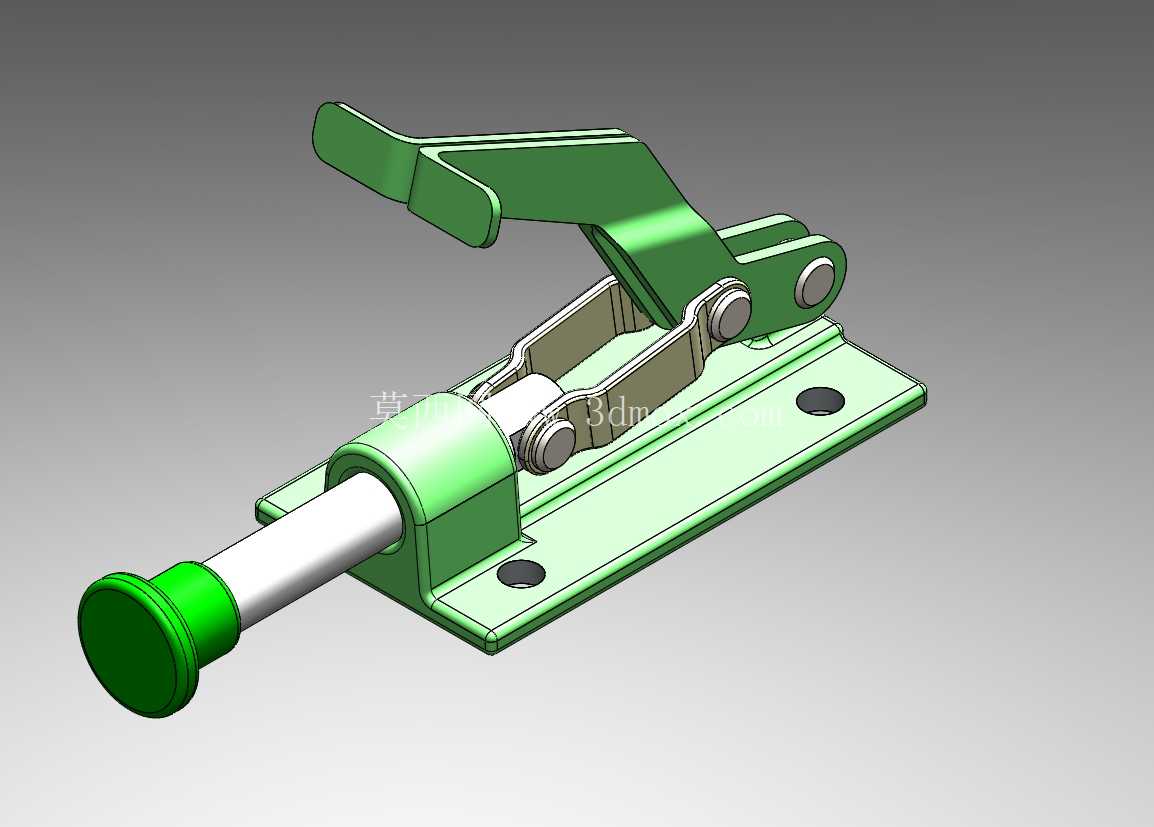

设计这套结构时，首先要匹配实际工位的顶紧行程需求，这套模型里的滑动轴与底座的配合段做了足够的导向长度，避免顶杆伸出受力时出现偏摆，顶杆端部的圆形压头可以根据实际装夹需求更换不同材质的端头，比如压头包胶可以避免划伤工件表面，换成硬质合金端头则能应对高硬度工件的顶紧需求。底座上的两个安装孔做了沉头设计，安装时可以用内六角螺栓直接固定在工装基板上，安装孔的间距做了标准化适配，能兼容市面上多数通用工装平台的T型槽间距，不需要额外做转接板就能直接装配。

从结构细节来看，操作手柄的弯折角度是经过人机工程校核的，扳动到锁紧位置时手柄不会与底座、工件产生干涉，手柄的握持段做了加宽处理，操作人员扳动时受力更均匀，不会出现硌手的情况。连杆与手柄、底座的铰接位置都采用了销轴连接，销轴端部做了防脱限位，长期反复扳动也不会出现销轴脱出的故障，铰接副的配合间隙控制在合理范围，既保证转动灵活，又不会因为间隙过大导致夹紧时出现虚位，影响装夹精度。滑动轴与底座的导向孔之间采用间隙配合，表面做了硬化处理，长期往复滑动也不会出现过快磨损，保证机构的使用寿命。

在实际选型应用时，需要先核算工位需要的顶紧力大小，这套结构在死点位置能提供数倍于手柄操作力的轴向顶紧力，常规的焊接、机加工装夹场景都能满足受力需求。安装时要注意顶杆的伸出方向要与工件被顶紧面垂直，避免出现侧向分力导致顶杆偏磨，同时要保证锁紧时连杆刚好越过死点位置，不能停留在死点临界状态，否则受振动影响可能会出现松脱的风险。日常维护时只需要定期在铰接销轴、滑动导向面添加少量润滑脂，就能保证机构操作顺畅，不需要复杂的保养流程。

这类肘节夹紧结构相比气缸、油缸类的动力夹紧元件，不需要接入气源、液压源，完全靠机械结构实现锁紧，在没有动力源的简易工装、户外临时作业工位上适用性更强，同时不存在漏气、泄压导致的夹紧失效风险，可靠性更高，在小批量生产、工装试制、维修工位上是性价比极高的夹紧方案。设计时也可以根据实际安装空间调整底座的尺寸、顶杆的长度，适配不同的工位空间限制，核心的连杆死点锁紧逻辑保持不变，就能稳定实现预期的夹紧功能。
