400规格CNC加工用HMC夹具托盘

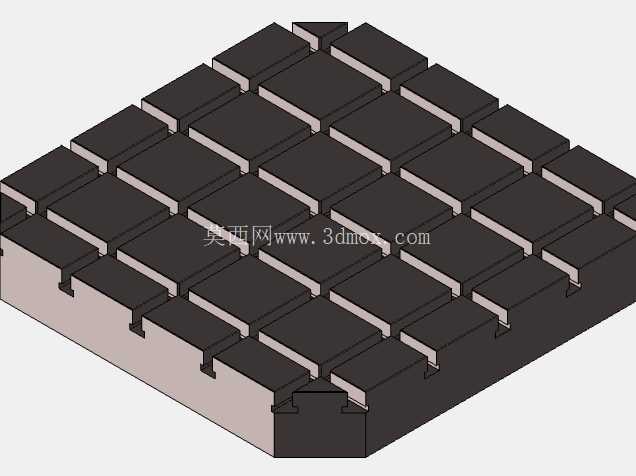

在数控加工车间的日常生产里，卧式加工中心的工位换装效率一直是影响批量零件加工节拍的核心因素之一，这款400mm见方的夹具托盘，正是针对HMC设备快速装夹、多工位并行加工需求开发的基础工装构件。不同于常规的平板式工装基板，这款托盘表面采用了等距排布的T型槽格构设计，纵横交错的T型槽道形成了规整的网格装夹基准，不管是安装平口钳、专用定制夹具，还是直接通过T型螺母压紧异形工件，都能在整个台面范围内找到适配的装夹点位，不需要额外拼接过渡板，大幅减少了工装准备的辅助时间。从实际加工场景来看，这类托盘主要适配行程覆盖400mm工作台面的卧式加工中心，在汽车冲压模具零件、小型精密结构件的批量加工中，能够配合机外预调站提前完成工件装夹，设备加工完成后直接整体换装托盘，把原本需要在设备内完成的装夹找正工作转移到机外完成，能将设备的非加工停机时间压缩六成以上，对于多品种小批量的加工场景适配性极强。设计层面上，托盘整体采用高牌号铸铁经时效处理加工而成，基体的内应力在毛坯阶段就经过充分释放，长期在切削载荷、切削液浸润的工况下使用不会出现形变，保证台面的平面度长期稳定在0.02mm以内，满足精密加工的基准精度要求。表面的T型槽截面尺寸按照通用机床附件标准加工，能够和市面上主流的T型螺母、压紧螺栓直接适配，不需要单独定制非标紧固件，降低了车间的工装配件库存压力。格构式的凸起台面一方面形成了连续的装夹定位基准，另一方面槽道本身可以作为切削液和切屑的排出通道，加工过程中产生的铝屑、钢屑会顺着纵横的槽道流到设备排屑口，不会堆积在装夹基准面上影响工件定位精度，日常清理只需要用压缩空气沿槽道吹扫即可，维护难度很低。安装边界上，托盘的底面按照标准HMC工作台的定位销孔位置做了对应设计，安装时只需要对准工作台的两个定位销，拧紧周边的压紧螺栓就能完成固定，不需要反复打表找正托盘本身的精度，首次安装完成后后续换装重复定位精度可以控制在0.01mm以内，完全满足精密加工的公差要求。托盘的边缘做了倒角处理，避免吊装转运过程中磕碰划伤操作人员或者设备台面，槽道的转角处做了清根处理，保证T型螺母能够顺畅滑入槽道任意位置，不会出现卡滞。在实际使用中，这类托盘还可以配合零点定位系统使用，在托盘底面加装零点定位接头，能够进一步缩短换装时间，实现不同工序托盘的秒级切换，对于自动化加工单元的适配性也非常好。很多车间在做柔性生产线改造的时候，都会选用这类标准规格的托盘作为基础工装载体，配合不同的定制夹具就能实现不同零件的快速切换生产，不需要针对每种零件重新制作工作台基板，大幅降低了工装的综合投入成本。不同于焊接式的工装平台，这款整体加工的托盘基体刚性更强，在重切削工况下不会出现拼接缝隙的振动问题，加工过程中的刀具震颤更小，零件的表面加工质量更稳定，刀具使用寿命也能得到相应提升。台面的网格密度经过实际加工验证，既保证了足够的装夹点位密度，又不会因为槽道过密降低托盘本身的结构刚性，在承受大吨位的压紧力和切削侧向力时，台面变形量完全控制在精密加工允许的范围内。对于从事工艺设计、工装开发的工程师来说，这类标准托盘是搭建柔性加工工装体系的基础部件，在设计配套夹具的时候只需要匹配托盘的T型槽间距和定位基准，就能实现夹具在不同同规格设备之间的通用互换，减少了工装的重复设计和制造工作量。
