20mm孔径安装式轴支撑法兰结构

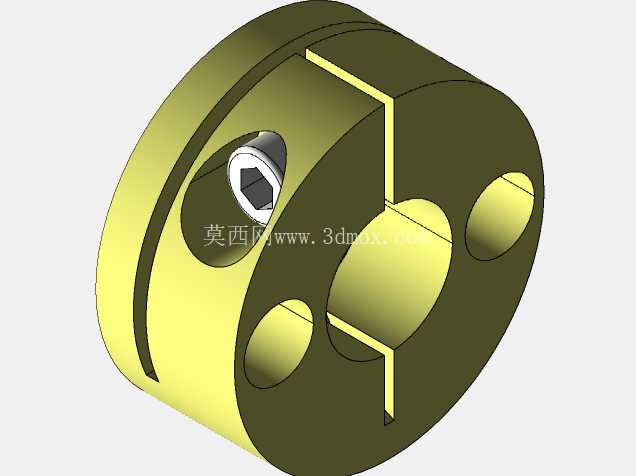

这款轴支撑法兰主要应用在汽车冲压生产线的送料、取件辅助工位，以及各类需要对光轴进行径向固定、同时预留轴向调整空间的工装结构中，在冲压模具的导杆辅助定位、小型自动化送料机构的轴端固定场景里也有广泛适配性。区别于传统一体式轴套的过盈配合安装方式，这款支撑法兰采用开缝夹紧结构，法兰主体为圆柱式结构，中心加工20mm直径的轴孔，沿轴向开设一条通缝，通缝一侧加工内六角锁紧螺钉的安装孔，另一侧对应加工螺纹孔，当内六角螺钉锁紧时，通缝间隙收窄，依靠抱紧力实现对穿入中心孔的20mm直径光轴的固定，这种结构不需要在光轴上加工键槽或者定位台阶，安装时可以沿轴向任意调整轴的伸出长度，调整到位后锁紧螺钉即可完成固定，相比顶丝固定的轴座，抱紧式结构的接触面积更大，锁紧后轴的同轴度保持更好，不会出现长期运行后顶丝松动导致轴偏移的问题。法兰的安装端面加工有两个对称分布的通孔，用于穿入安装螺栓将整个支撑法兰固定在安装基板上，两个安装孔的中心距经过适配优化，既保证安装后的连接强度，也避免孔位过于靠近外圆导致法兰边缘强度不足。从设计思路来看，这款结构优先考虑了现场安装调试的便捷性，传统的紧定螺钉轴座在安装时需要反复调整轴的位置再拧紧紧定螺钉，调试过程中很容易因为紧定螺钉的顶推力导致轴的中心偏移，而开缝夹紧的结构在松开螺钉时，中心轴可以顺畅滑动调整位置，锁紧过程中轴的中心位置不会发生偏移，对于需要保证轴同轴度的多工位支撑场景，这种结构能大幅降低现场调试的时间成本。外形尺寸方面，法兰整体为圆柱形结构，外圆直径经过强度校核，在满足锁紧抱紧力要求的前提下尽可能缩小外径，避免与周边的模具零件、送料机构运动部件发生干涉，轴向厚度也根据安装螺栓的长度、锁紧螺钉的旋合深度做了匹配，既保证螺栓连接有足够的螺纹旋合长度，也不会因为轴向尺寸过大增加不必要的安装空间占用。在实际冲压生产场景中，这类轴支撑法兰常用来安装传感器支架、小型导料杆、废料吹气管的固定轴，因为冲压生产现场需要频繁根据不同冲压件的料型调整辅助部件的位置，这种可任意调整轴向位置的夹紧式法兰，不需要拆卸周边零件就可以完成位置调整，能大幅缩短换模调试的时间。结构细节上，法兰的所有棱边都做了小倒角处理，避免安装过程中锐边划伤操作人员，也去除了机加工产生的毛刺，中心轴孔的加工精度控制在合理公差范围内，既保证穿轴时的顺畅度，也避免间隙过大导致锁紧后轴出现晃动，锁紧螺钉选用标准内六角圆柱头螺钉，沉头孔的深度刚好容纳螺钉头部，锁紧后螺钉头部不会突出法兰端面，避免安装时螺钉头部与安装面干涉。两个安装孔采用沉孔设计，安装螺栓的头部可以沉入法兰端面内，保证法兰安装面与基板完全贴合，不会因为螺栓头部突出导致法兰安装倾斜。在材料选择上，这类支撑法兰一般采用中碳钢加工后做发黑处理，既保证足够的结构强度，也具备基础的防锈能力，适合冲压车间多油污、多金属粉尘的使用环境，长期使用不会因为锈蚀导致夹紧结构失效。相比一体式焊接的轴支撑结构，这种分体夹紧式的法兰在后期维护时也更方便，如果轴孔出现磨损，只需要松开锁紧螺钉就可以更换内部的轴，不需要拆卸整个法兰的安装螺栓，维护效率更高。在安装边界上，需要注意安装基板的平面度要满足要求，如果安装面存在明显凹凸，会导致法兰安装后出现倾斜，进而影响穿入轴的垂直度，两个安装螺栓的锁紧力矩要保持一致，避免因为单侧锁紧力过大导致法兰变形，影响中心轴孔的圆度。锁紧螺钉的锁紧力矩也需要控制在合理范围，力矩过大会导致通缝过度变形，甚至出现法兰开裂的问题，力矩过小则会导致抱紧力不足，设备运行过程中轴出现滑动移位。
