手动螺旋起重顶升工具结构设计

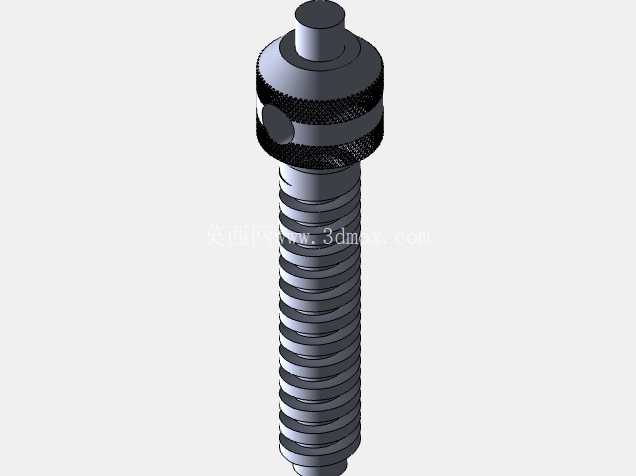

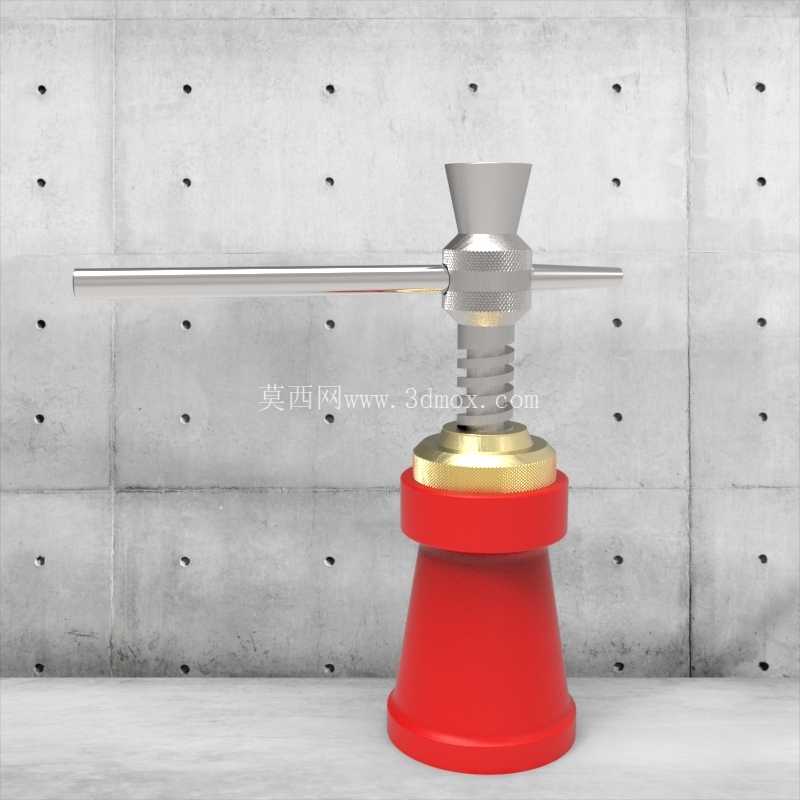

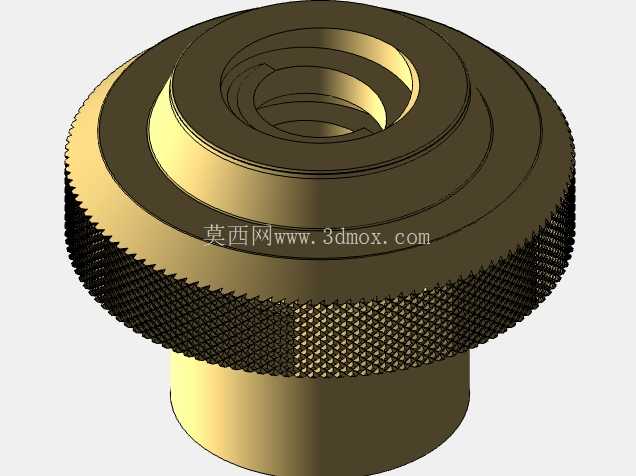

在车辆维保、小型设备安装对位、重型构件临时调平这类作业场景里，手动螺旋顶升工具是一线作业人员最常接触的基础工装，和液压类顶升设备不同，纯机械螺旋结构不存在密封件老化泄压、低温环境油液黏度变化导致顶升失效的问题，哪怕在无电源、野外露天、温差跨度大的作业环境下，也能稳定保持承重状态，不会出现负载缓慢沉降的安全隐患。这款螺旋顶升结构的核心承重逻辑依托梯形丝杠的自锁特性完成，丝杠副选用传动效率适中、牙型强度足够的梯形螺纹，既保证转动摇杆时的进给阻力处于人力可轻松操作的区间，又能在停止转动后依靠螺纹牙面的静摩擦力实现位置锁止，不需要额外加装锁止销或者制动结构，就能长时间支撑额定负载。整体结构做了分层受力设计，底部的喇叭形承托座采用下宽上窄的锥度造型，接触地面的底座端面做了滚花防滑处理，作业时能分散上部传递的集中载荷，避免在水泥地面、硬质铺装面上出现压痕或者侧滑，底座上部的铜质导向衬套和丝杠做间隙配合，既给丝杠的上下进给提供径向约束，减少顶升过程中的晃动量，又能通过铜质材料的自润滑特性降低螺纹传动的磨损，延长整套结构的使用寿命。上部的顶头采用内凹锥面造型，接触被顶升物件的接触面做了防滑纹理处理，不管是支撑车辆底盘的加强筋、设备底部的型钢框架，还是工装平台的支撑脚，都能避免顶升过程中接触面滑移偏移，横向贯穿丝杠顶部的摇杆采用圆钢弯折成型，摇杆两端做了圆滑过渡，操作时不会硌伤手掌，人力扳动摇杆就能带动丝杠旋转，实现垂直方向的升降进给，不需要额外配套动力源。从安装边界和尺寸适配来看，这款结构的闭合高度控制在常规小型顶升作业的适配区间，最大顶升行程能覆盖多数家用车辆换胎、小型设备调平的高度需求，整体外径尺寸不会占用过多作业空间，哪怕是车辆底盘下方、设备机架间隙这类狭窄操作空间里，也能顺利放置完成顶升作业。设计过程中对各部件的受力路径做了明确梳理，底座承受的垂直载荷通过衬套传递到丝杠，再通过顶头传递到被支撑物件，所有受力部件的截面尺寸都经过强度校核，螺纹牙的剪切强度、丝杠的压杆稳定性、底座的承压变形量都控制在安全阈值内，不会出现过载断裂、失稳弯折的问题。和常见的剪式顶升结构相比，这款螺旋顶升的传动路径更短，转动摇杆时的空行程更小，顶升过程的进给更线性，作业人员可以通过摇杆的转动圈数精准控制顶升高度，在需要毫米级调平的设备安装场景里，能更方便地控制顶升量，不会出现进给量过大导致调平偏差的问题。日常存放时，丝杠可以完全旋入底座内部，整体结构紧凑，不会因为外露的长杆结构占用过多仓储空间，金属部件表面做了防锈镀层处理，哪怕在潮湿的作业环境里存放，也不会轻易出现锈蚀卡滞的问题，维护时只需要定期在螺纹副表面涂抹润滑脂，就能长期保持操作的顺畅度，不需要复杂的保养流程。在实际作业场景里，这类纯机械螺旋顶升结构既可以单独作为承重支撑使用，也可以多台配合完成大型构件的同步调平，比如在钣金构件组对、小型工装搭建时，在四个角点分别放置同规格的螺旋顶升装置，分别调整各点的高度就能快速把构件调整到水平状态，相比垫铁调整的方式效率更高，调整精度也更容易控制。结构上没有易损的密封件、软管类部件，哪怕在有金属碎屑、粉尘的车间环境里使用，也不会因为杂质进入内部导致结构失效，日常使用后只需要清理表面附着的杂物，就能正常收纳存放，对作业环境的适配性更强。
