横拉杆枢轴装配结构三维设计

　　在各类需要实现杆件摆动、角度调整的机械连接场景中，横拉杆枢轴是承担铰接传动、载荷传递的核心连接部件，广泛应用于电力设备杆件调节、工程机械转向连杆、工业设备支撑拉杆铰接等场景，其结构设计的合理性直接决定了连接部位的动作顺畅度、载荷承载能力与长期运行的可靠性。

　　从实际功能层面来看，该枢轴组件的核心作用是为横拉杆提供可绕固定轴线转动的铰接支撑，同时传递横拉杆工作过程中承受的拉压载荷，避免杆件连接部位出现卡滞、松脱或应力集中断裂的问题。在电力变压器配套的拉杆调节结构中，这类枢轴需要配合横拉杆完成部件位置的微调与锁止，既要保证调节过程中转动灵活无卡涩，也要在锁止后具备足够的抗载荷能力，抵御设备运行过程中产生的振动与外力扰动，防止连接位置出现位移偏差。

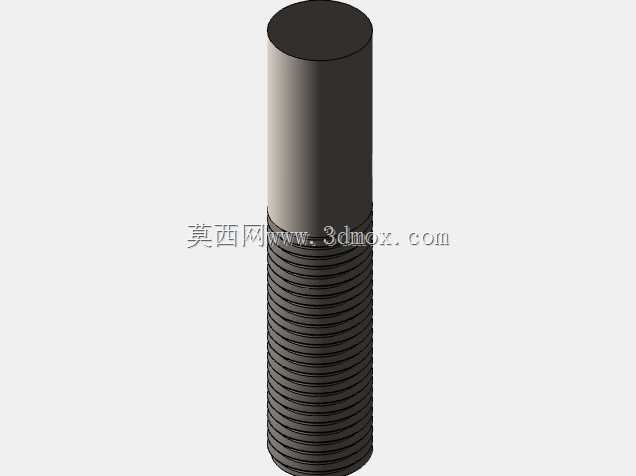

　　设计过程中首先围绕铰接转动的核心需求确定了枢轴的主体结构形式，采用轴体与衬套配合的铰接方案，轴体作为转动的核心支撑件，其直径参数根据横拉杆的额定拉压载荷进行匹配计算，保证轴体在承受最大工作载荷时的弯曲应力、剪切应力均处于材料许用应力范围内，同时预留足够的安全余量应对突发的冲击载荷。衬套部分选用耐磨材质嵌装在横拉杆的连接端孔内，降低轴体与拉杆孔之间的转动摩擦系数，减少长期往复转动产生的磨损，延长组件的整体使用寿命，衬套与轴体的配合间隙控制在合理区间，既避免间隙过大导致转动过程中出现晃动旷量，也防止间隙过小造成转动卡滞、低温环境下抱死的问题。

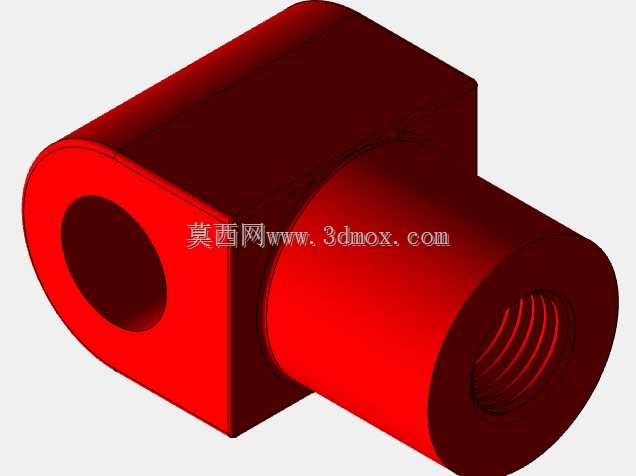

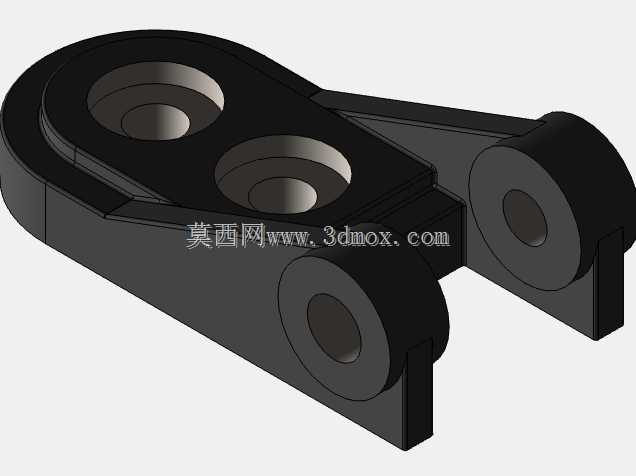

　　外形尺寸与安装边界的设定充分考虑了实际装配的兼容性，枢轴的整体长度根据横拉杆连接端的厚度、两侧安装支座的间距进行匹配，轴体两端设置有对应的限位结构，防止轴体在运行过程中出现轴向窜动脱出，限位结构的尺寸不超出安装支座的外侧平面，避免与周边其他部件产生运动干涉。横拉杆与枢轴配合的连接端采用扁平化的叉形结构，两个叉耳的间距与安装支座的宽度适配，叉耳上的衬套安装孔与轴体保持同轴度公差要求，保证装配后转动灵活无别劲现象。安装支座上的轴孔位置精度经过严格校核，确保枢轴装配后横拉杆的摆动平面与设计要求的运动平面完全重合，避免转动过程中产生附加的侧向载荷，加剧部件的磨损。

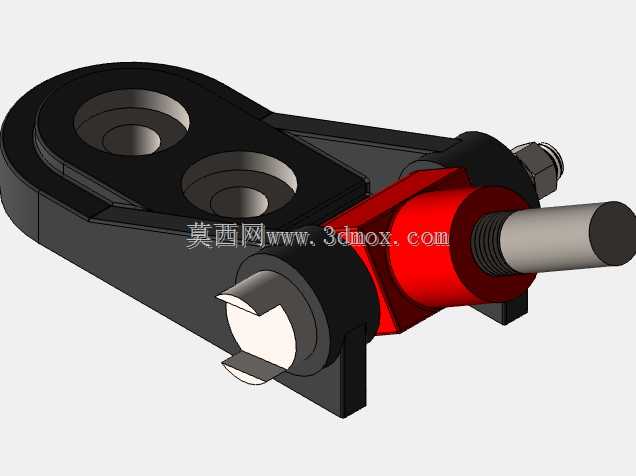

　　结构细节上，枢轴的表面设置有对应的润滑通道预留位置，可在定期维护时加注润滑脂，进一步降低转动副的摩擦阻力，减少磨损量。轴体的表面经过硬化处理，提升表面硬度与耐磨性能，应对长期往复转动的磨损工况。连接部位的锁止结构采用可靠的防松设计，避免设备运行过程中的振动导致锁止件松脱，保证铰接结构的连接稳定性。整个装配体的各零件之间的装配关系经过反复校验，不存在装配干涉问题，各运动部件的活动行程范围内无周边部件遮挡，能够满足设计要求的摆动角度需求，在极限摆动位置设置有对应的硬限位接触面，防止转动超程导致部件损坏。

　　从实际应用的角度出发，该枢轴结构的设计充分考虑了不同工况下的适配性，既可以用于电力设备中拉杆的调节铰接，也可通用到各类需要实现杆件铰接传动的机械结构中，通过调整轴体直径、拉杆长度等参数即可适配不同载荷等级、不同安装空间的使用需求，结构形式简单可靠，加工制造难度低，装配维护便捷，能够满足工业场景中长期稳定运行的使用要求。
