双轴可调式太阳能光伏追日跟踪装置

　　在分布式光伏、离网型户用光伏供电、户外小型光伏监测站点、野外便携光伏供电系统等场景中，固定倾角安装的光伏板存在明显的光能捕获短板——受太阳方位角、高度角的日变化与季节变化影响，固定面板的入射光线夹角持续偏移，正午之外的时段发电效率折损可达30%以上，尤其在低纬度地区、日照时长较长的西北野外场景，这种效率折损会直接拉低整套供电系统的供电冗余度，增加储能单元的配置成本。这套追日装置的核心设计目标，就是通过动态调整光伏板的朝向与倾角，让光伏板受光面始终保持与太阳入射光线垂直的状态，最大化单位面积光伏板的光能接收量，从源头提升发电效率。

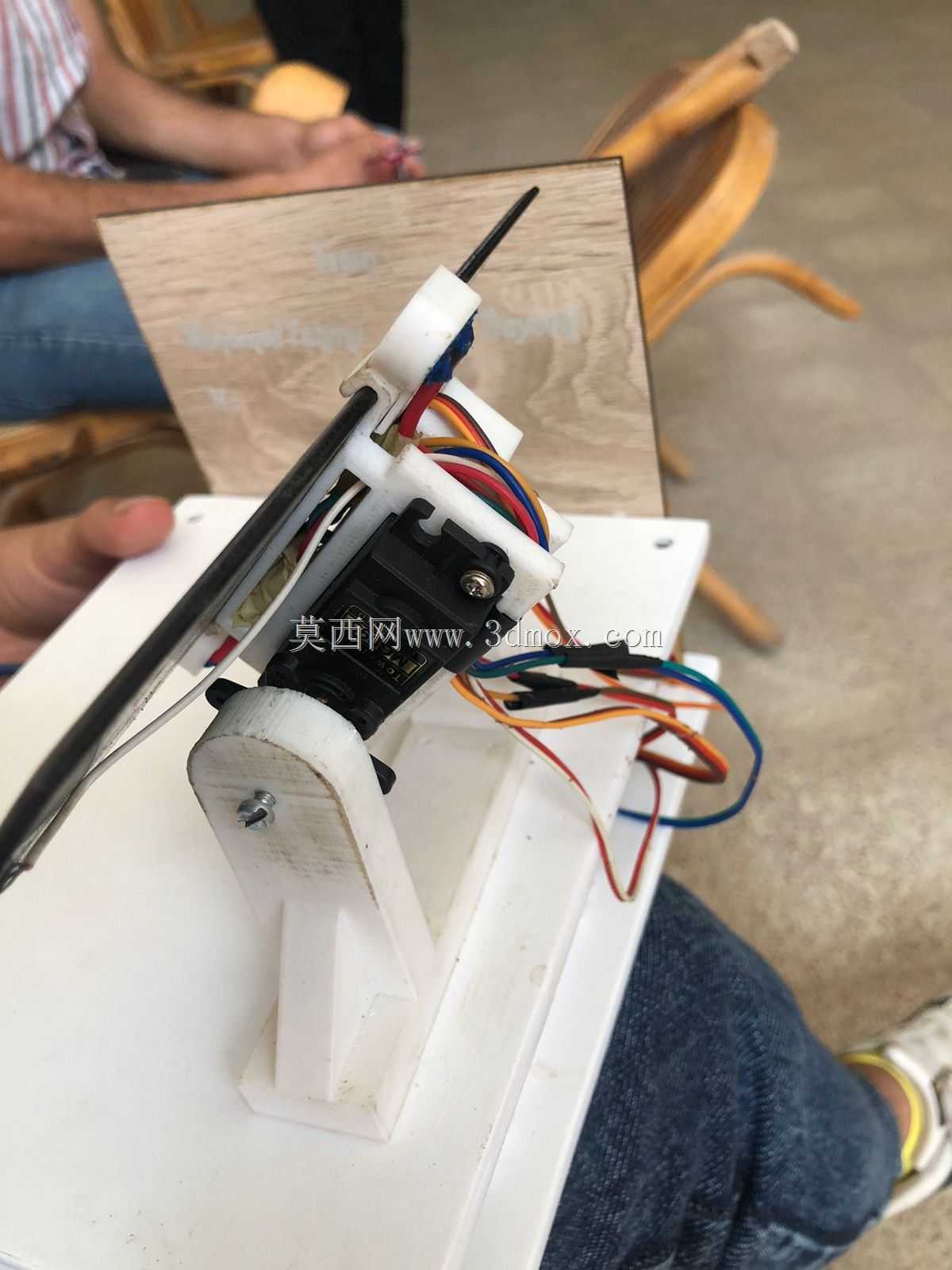

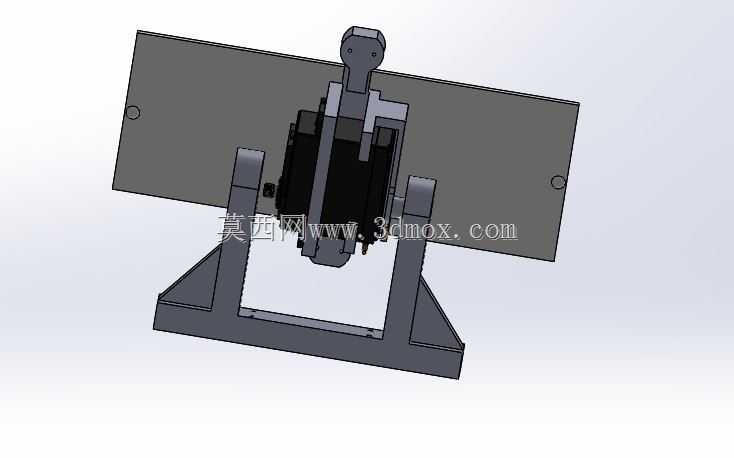

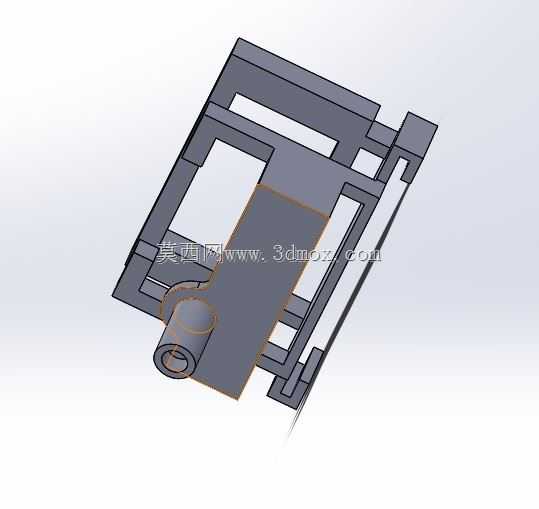

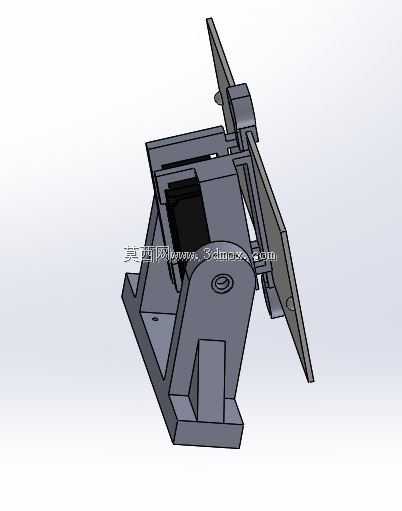

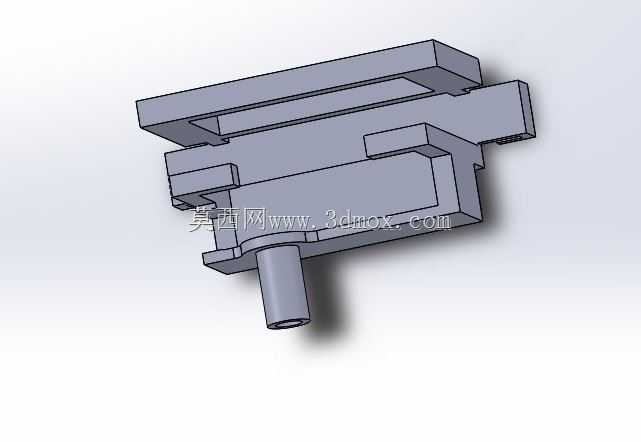

　　从结构设计逻辑来看，整套装置采用双层板式承载架构，下层为控制与走线安装层，上层为光伏板承载安装层，两层之间通过四根铜质支撑螺柱完成连接固定，支撑螺柱的高度预留了足够的控制板安装、走线弯折空间，避免线束挤压弯折导致的接触不良问题。上层承载板采用平整的PVC或亚克力绝缘板材，表面预留了光伏板支架的安装孔位，光伏板通过白色3D打印或机加工的U型支撑座固定在承载板上，支撑座与光伏板之间预留了俯仰角度调节的转动副，可配合方位角调节机构完成双轴自由度的姿态调整。装置的方位角调节采用水平回转结构，整套上层承载组件可绕下层板的中心轴做水平方向0-180度的回转覆盖，匹配太阳从东到西的方位角变化轨迹；俯仰调节则通过支撑座上的转动轴实现0-90度的倾角调整，适配不同季节、不同纬度下的太阳高度角变化，两个维度的调节配合可实现全时段的光线垂直入射对准。

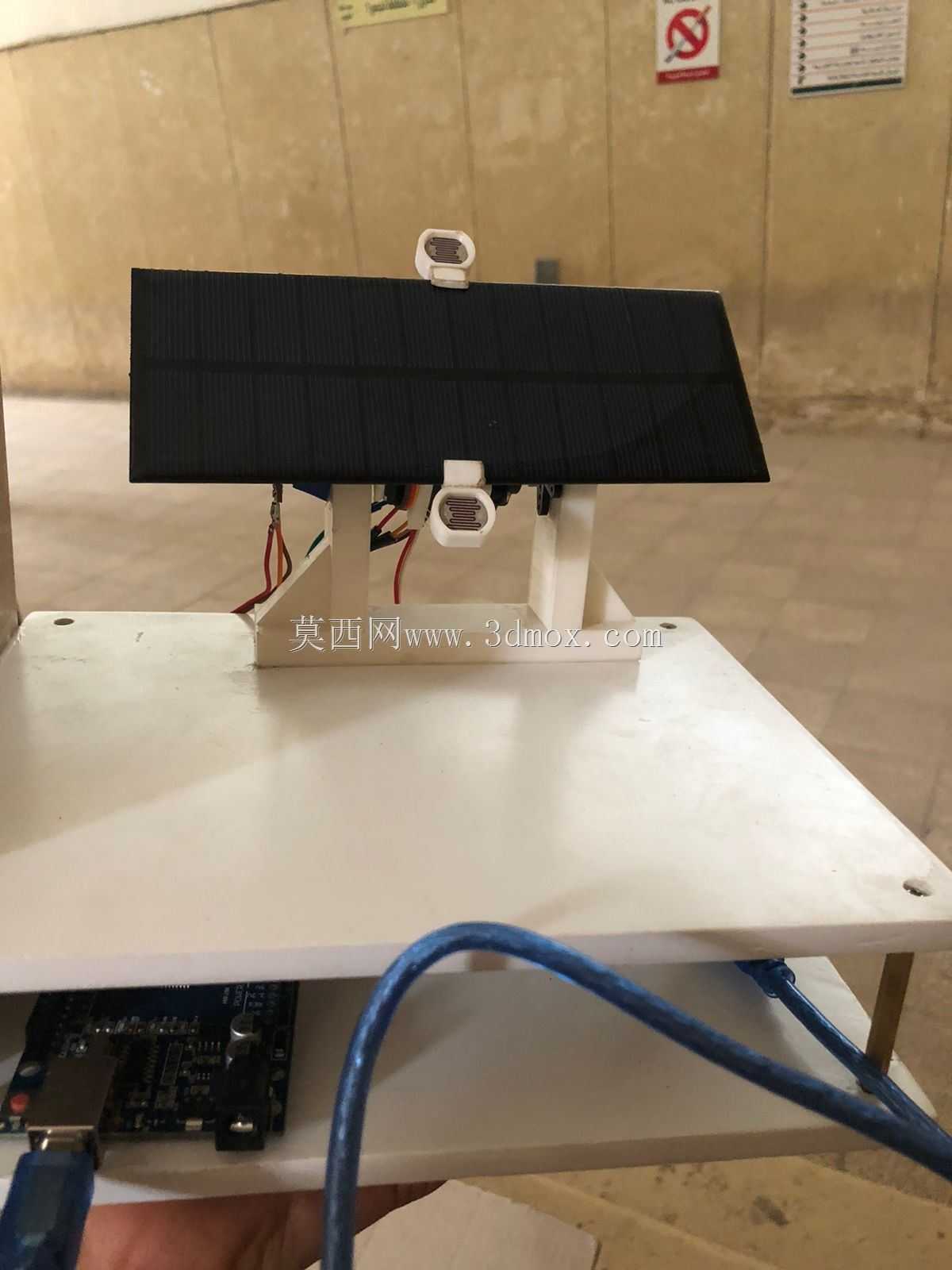

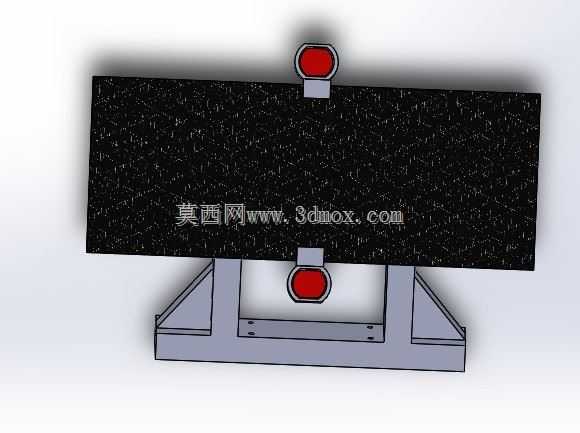

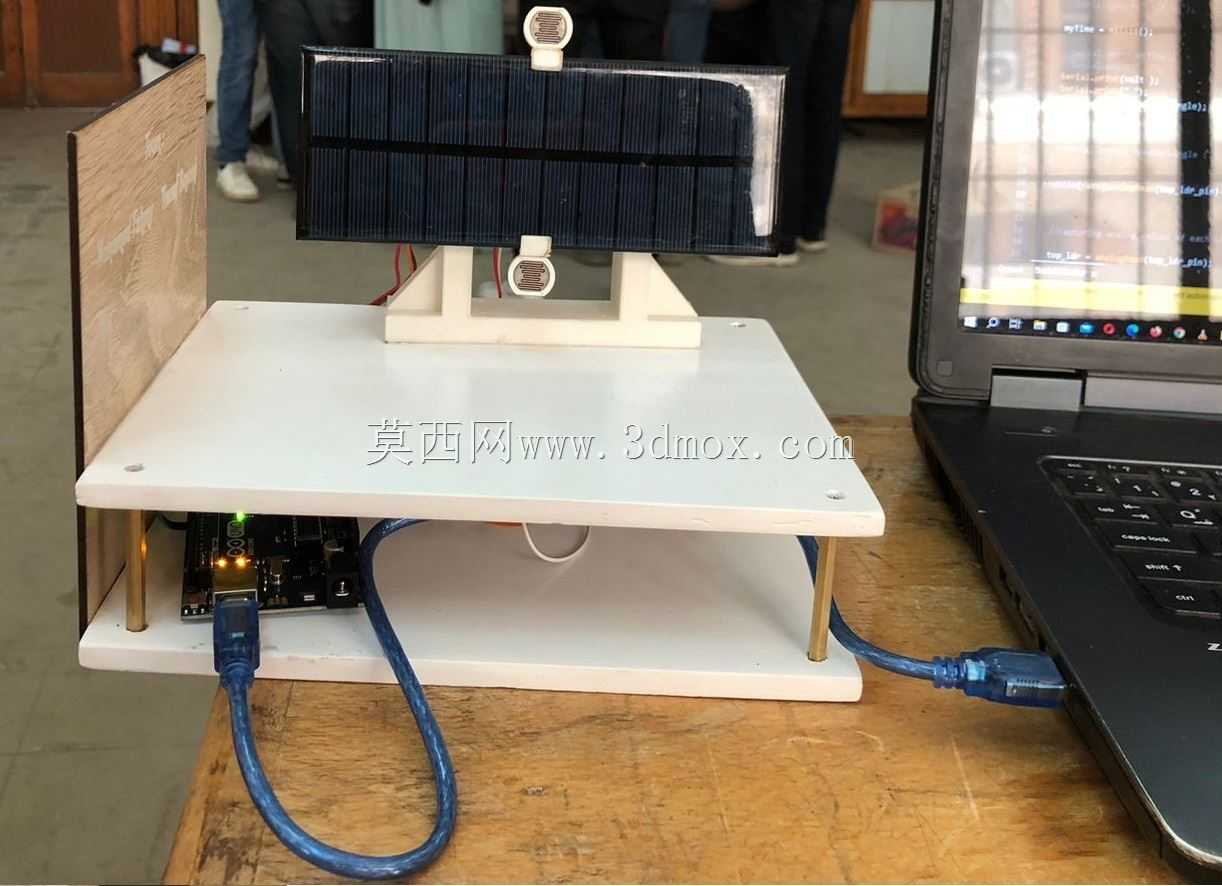

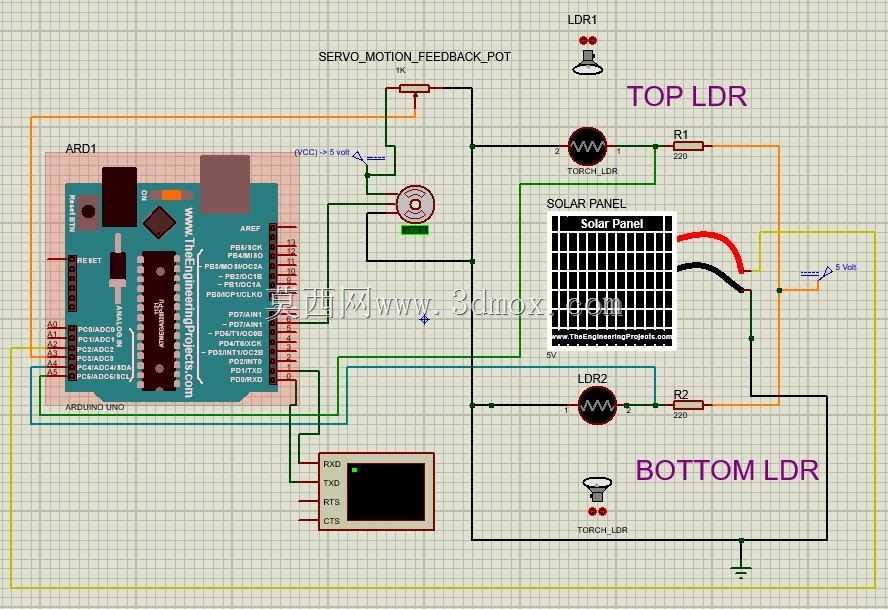

　　传感检测单元采用上下对称布置的光敏电阻组件，分别安装在光伏板上沿中心与下沿中心位置，通过检测不同方向的光照强度差输出偏差信号，给控制单元提供姿态调整的判断依据，相比单传感器检测方案，上下对称布置的方式可有效避免局部遮挡、光线反射带来的检测误差，提升跟踪精度。控制电路板集成安装在下层承载板的上方区域，板载主控芯片、电机驱动模块、电源稳压模块，所有外接走线均通过板材边缘的走线槽引出，连接电脑调试的USB接口从板材侧方伸出，方便现场调试参数、烧录跟踪逻辑，整套装置的外接线束长度预留了足够的回转余量，避免方位角转动过程中线束被拉扯断裂。

　　从安装边界来看，整套装置的底座尺寸适配小型桌面级测试场景与小型离网站点的安装需求，底座长宽控制在200mm*150mm区间内，整体高度不超过180mm，安装时只需保证底座水平固定，无周边高大遮挡物即可正常运行，不需要额外浇筑大型混凝土基础，安装门槛极低。光伏板的安装位适配常规小型单晶硅光伏板的安装孔距，可直接替换不同功率的小型光伏组件，不需要额外修改支撑座的安装结构。在实际使用中，这套装置可将小型光伏系统的日发电量提升25%-40%，尤其适合野外无电网覆盖的监测站点、户用小型离网供电系统、学生科创实验平台等场景使用，相比大型工业级追日支架，这套装置结构紧凑、零部件数量少、维护难度低，不需要复杂的安装调试流程，普通工程人员按照装配说明即可完成组装与参数设置。

　　设计过程中充分考虑了户外使用的防护需求，所有电气连接点均做了绝缘防护处理，支撑螺柱采用防锈铜质材料，承载板材选用抗紫外线老化的绝缘材质，可适应户外高低温、高湿度的使用环境，转动副位置预留了润滑脂填充空间，长期户外使用不会出现卡滞、转动不畅的问题。走线位置全部做了圆角处理，避免线束被板材锐边割破绝缘层造成短路故障。整套装置的结构件大部分可通过3D打印或常规机加工方式制作，零部件通用性强，替换成本低，不需要定制特殊规格的标准件，后期维护时可快速更换损坏的零部件，降低全生命周期的使用成本。
