汽车冲压双支座连接钣金安装结构

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1205262
  • 汽车冲压双支座连接钣金安装结构

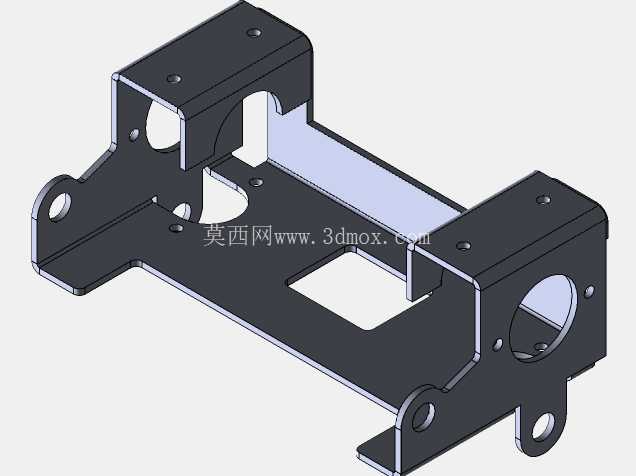

该钣金构件为汽车座舱内部功能模块的承载安装支架,主要适配车载电控单元与小型执行机构的集成固定需求,常见于乘用车仪表板内侧、中央扶手下方的安装工位,需要在车辆行驶的全工况振动环境下保持连接可靠性,同时兼顾车内狭小空间的布局避让要求。从结构设计来看,整体采用一体化冲压折弯成型工艺,基材选用1.5mm厚度的冷轧低碳钢板,表面做黑色电泳防锈处理,满足汽车零部件10年以上的耐蚀使用要求。构件主体为长条形平板基底,两端对称设置向上折弯的立板支座,每个立板上加工有同轴的圆形通孔,用于穿装铰接销轴或者固定圆柱类功能部件,孔位边缘做了翻边强化处理,避免长期受载出现孔位变形撕裂。基底平板上预留了多组不同规格的安装孔位,包含圆形螺栓过孔与方形避让缺口,方形缺口主要用于避让下方走线的线束接插件或者凸起的车身定位柱,减少装配过程中的干涉问题。两端向外延伸的带孔耳片是与车身钣金的连接点位,耳片上的孔位公差控制在±0.1mm范围内,保证与车身预装螺柱的对位精度,降低装配工人的对位调整难度。设计过程中优先考虑了冲压工艺的可行性,所有折弯内角均设置为与板材厚度匹配的R角,避免折弯处出现应力集中开裂,所有外露边缘都做了去毛刺处理,防止装配过程中划伤线束或者操作人员。安装边界方面,构件整体长度控制在120mm区间,两端立板的高度为35mm,整体安装后占用的垂直空间不超过40mm,能够适配车内夹层空间的高度限制,两端耳片的安装孔中心距为92mm,与对应车身位置的预装点位完全匹配,不需要额外做安装位的改制。在实际装车场景中,该支架需要承受上方固定部件的静态载荷,同时要耐受车辆启停、颠簸路面带来的交变冲击,因此在折弯连接处做了局部的加强筋设计,通过冲压形成的微凸筋结构提升整体的抗扭刚度,避免长期受载出现支架变形导致的部件移位。结构上的对称设计也降低了冲压模具的复杂程度,减少了工序数量,成型过程只需要经过落料、冲孔、折弯、整形四道核心冲压工序即可完成,适合大批量的流水线生产,单件生产的节拍可以控制在15秒以内,能够满足整车厂每月上万台的配套供货需求。不同于通用的平板类安装支架,该构件的立板高度与孔位位置经过多轮布局校核,既保证了上方安装部件的离地间隙,避免与下方车身结构发生磕碰,又尽可能压缩了整体的占用空间,给周边的线束、管路预留出足够的走线路径。在建模过程中,所有折弯参数都参照冲压工艺手册的标准值设置,折弯扣除值按照所选板材的材质与厚度精准计算,保证展开后的落料轮廓尺寸准确,实际试模时不需要大幅调整落料尺寸,缩短模具调试周期。孔位的位置度公差按照汽车行业的通用标准设定,安装孔的位置度公差为0.2mm,铰接孔的位置度公差为0.15mm,既满足装配精度要求,又不会过度提升冲压加工的精度要求导致成本上升。构件表面的电泳层厚度控制在15-25μm之间,均匀覆盖所有表面与折弯缝隙,避免出现防锈死角,适配车内潮湿、温差变化大的使用环境。
