汽车冲压垫圈冲孔冲裁复合模具结构

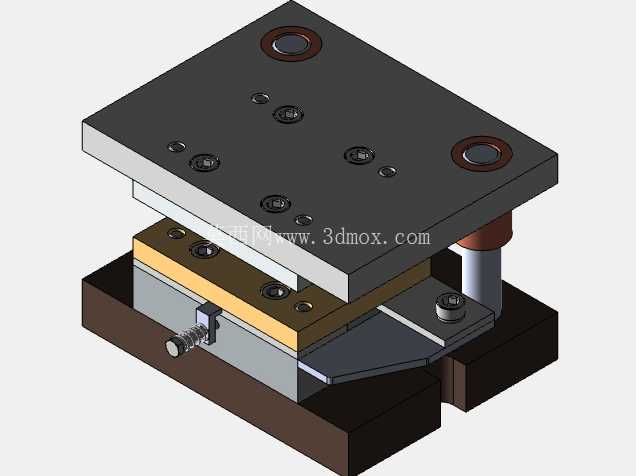

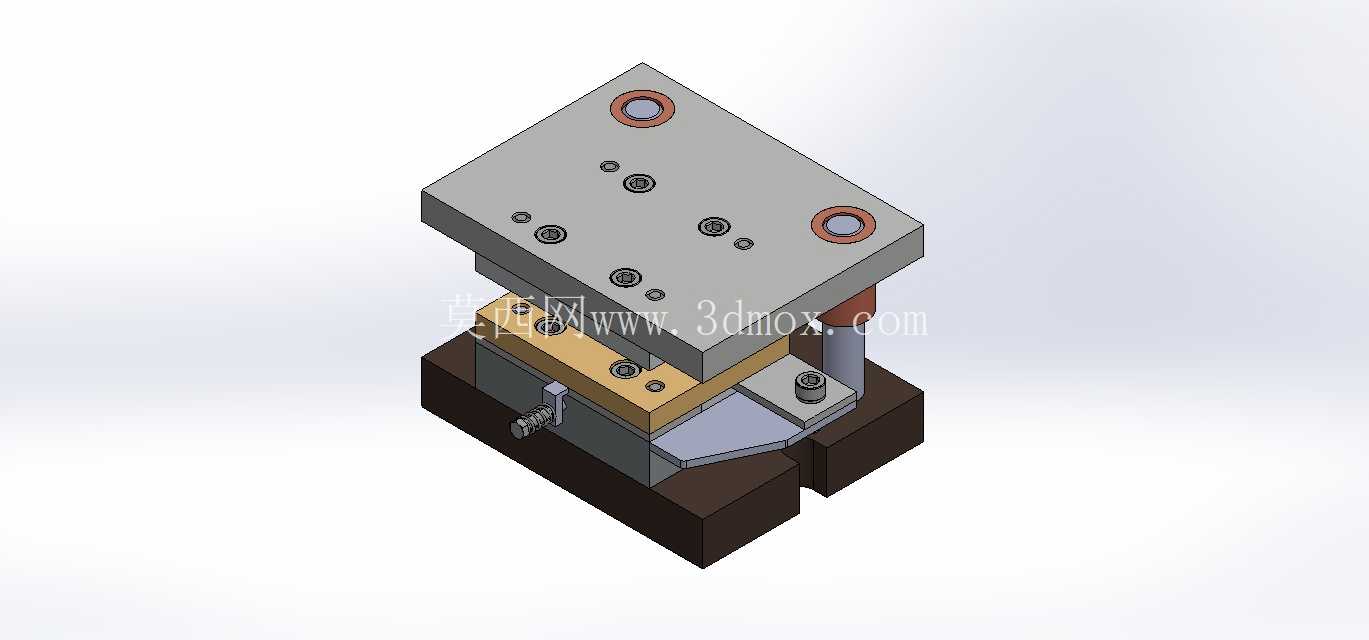

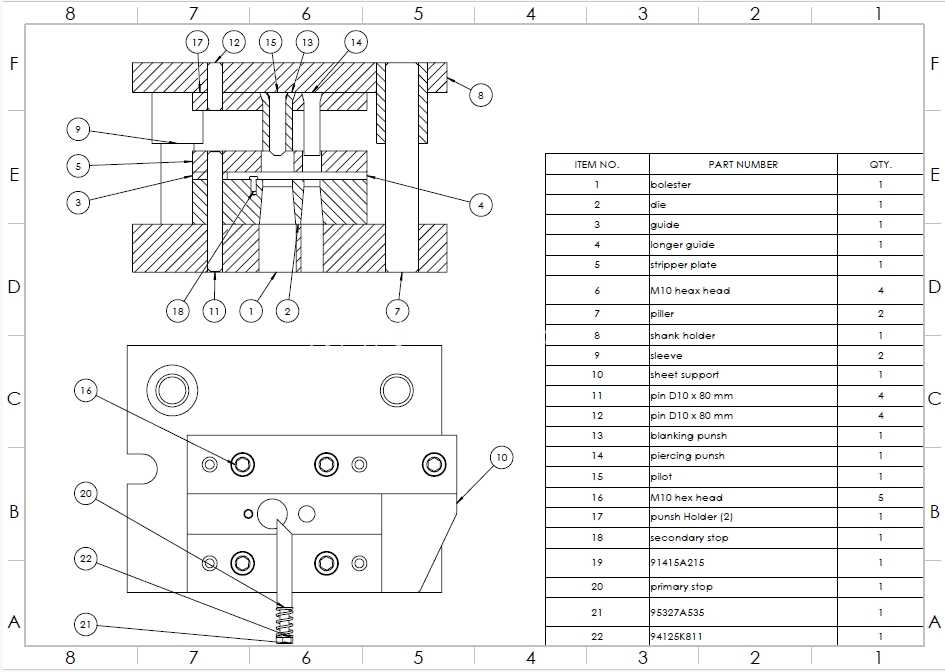

在汽车零部件冲压生产环节，小型密封垫圈、连接垫片类零件的批量加工，一直是冲压工序里兼顾精度与效率的典型场景，这类零件往往同时需要完成内孔冲孔与外形冲裁两道工序，若采用单工序模分两步加工，不仅会增加工件二次定位的误差累积，还会占用更多设备台时与人工上下料成本，因此复合模结构成为这类零件加工的首选方案。这套模具采用正装式复合模结构布局，上模部分通过模柄与压力机滑块连接，上模座选用45号钢调质处理，保证足够的刚性承受冲裁过程中的瞬时冲击力，上模座上加工有两个导套安装孔，与下模部分的导柱配合实现上下模的精准导向，导柱导套选用滑动配合结构，间隙控制在0.02-0.03mm之间，既保证合模时的对中精度，又避免长期往复运动出现卡滞问题。凸凹模作为复合模的核心零件，安装在上模部分，其外轮廓对应垫圈的外形冲裁刃口，内孔对应冲孔凸模的配合间隙，刃口部分采用Cr12MoV合金工具钢淬火处理，硬度达到HRC58-62，保证冲裁过程中刃口的耐磨性，减少长期批量生产后的刃口磨损修模频率。下模部分依次设置冲孔凸模、卸料板、凹模固定板与下模座，冲孔凸模与凸凹模的内孔配合间隙按照板料厚度的6%-8%选取，适配0.8-2mm厚度的冷轧钢板冲压加工，保证冲裁断面的光亮带占比超过断面高度的三分之一，减少后续毛刺清理工序。卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，在滑块回程时将箍在凸凹模上的板料及时卸下，避免板料随上模上行影响连续送料；下模部分的顶件装置在冲裁完成后将卡在凹模内的成品垫圈顶出，配合自动化送料线可实现连续无人化冲压生产。模具的安装边界适配常规16吨-25吨开式可倾压力机的工作台面尺寸，下模座的安装槽间距与压力机T型槽间距匹配，无需额外制作过渡转接板即可完成装夹，上下模合模高度控制在180-220mm区间，适配多数中小型冲压设备的闭合高度调节范围。在实际生产场景中，这套模具可直接接入条料送料机构，条料沿导料板送入模具工作区域，定位销控制送料步距，一次合模动作即可同时完成内孔冲孔与外形冲裁，直接得到成型的垫圈零件，相比单工序模生产效率提升一倍以上，零件的内孔与外形同轴度可控制在0.05mm以内，完全满足汽车底盘、内饰连接部位对垫圈零件的形位公差要求。模具的导向装置设置在模具工作区域的两侧，远离冲裁作业区，避免冲裁产生的铁屑掉入导柱导套配合面加剧磨损，日常维护时仅需定期在导柱表面涂抹润滑脂即可保证长期运行精度；刃口磨损后可通过拆卸固定板螺钉快速更换凸模、凹模镶件，无需整体拆卸模座，大幅缩短修模停机时间。针对不同厚度的冲压板材，可通过调整弹性卸料板下方的垫片厚度来调节卸料力大小，避免卸料力过大导致板料表面压痕，或是卸料力不足出现板料粘模问题；模具的限位柱设置在上下模座之间，控制合模时的刃口切入深度，避免凸模进入凹模过深导致刃口崩裂。
