黄铜材质双腔体动力传输组件结构设计

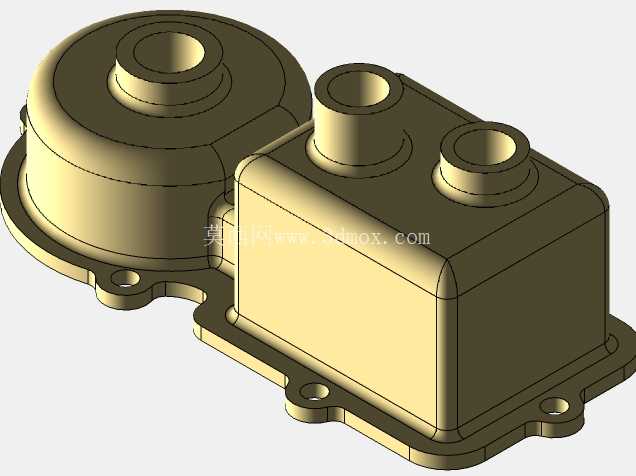

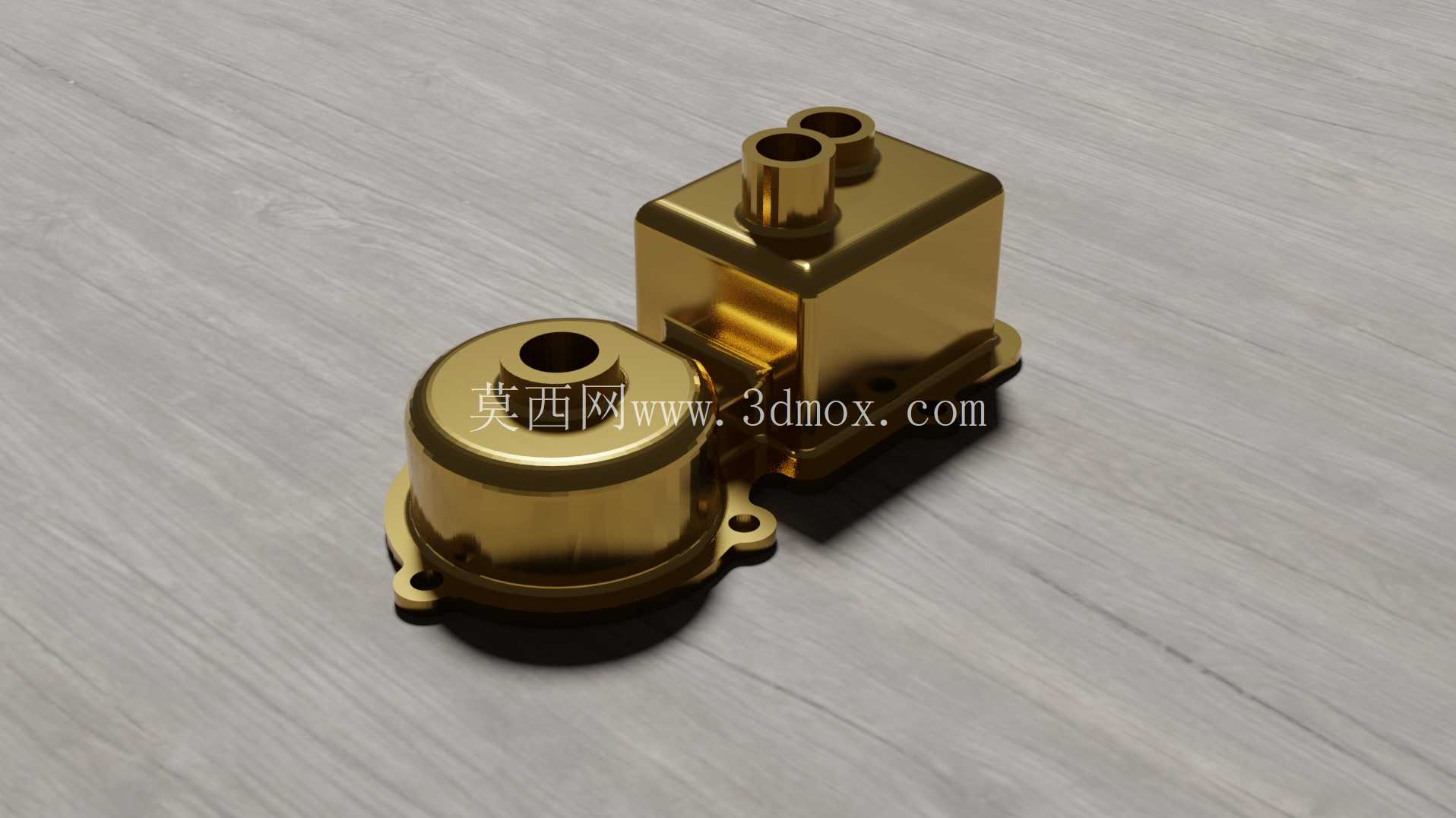

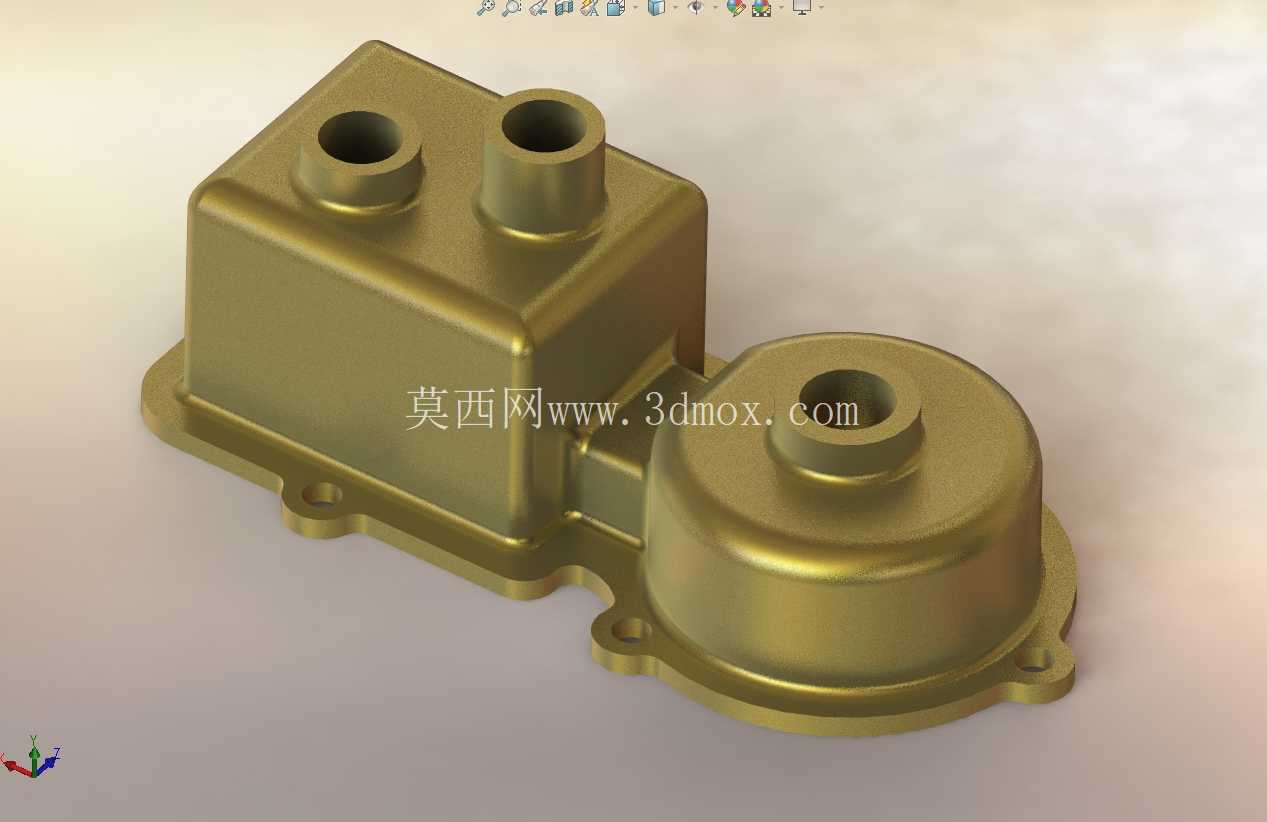

该组件的设计初衷，是为汽车冲压生产线的辅助润滑回路提供稳定的动力输出与介质暂存功能，在冲压工序连续作业过程中，为模具导向件、凹凸模配合面提供定量的润滑介质供给，避免高速冲压工况下配合面出现干摩擦拉伤，延长模具核心部件的服役周期。从结构布局来看，组件采用分体式集成设计，下部为圆形动力输出腔体，上部为方形介质暂存腔体，两个腔体通过一体化铸造成型的连接段实现内部流道连通，避免了外接管路带来的密封失效风险，同时减少了整体安装占用的空间。下部圆形腔体的底部设置了带安装孔的法兰边，三个安装孔呈120度均匀分布，安装孔位的公差按照IT7级精度设计，能够适配冲压设备旁预设的安装基座，安装时可通过内六角螺栓实现快速固定，法兰边与腔体主体的过渡位置设置了R3的圆角，避免应力集中导致的安装后开裂问题。腔体顶部的中心孔为动力输入轴的安装位，孔内预留了密封槽位，可安装O型密封圈实现轴与腔体之间的动密封，防止润滑介质从轴接位置渗漏。上部方形腔体的顶部设置了两个同轴的管状接口，接口的外径按照标准快插接头尺寸设计，可直接对接生产线的润滑介质输送管路，其中一个接口为介质回流口，另一个为排气口，在介质注入过程中可通过排气口排出腔体内的空气，避免气阻导致的介质供给中断。整个组件的外表面采用了抛光处理，降低了介质残留附着的概率，同时黄铜材质本身具备良好的自润滑特性与抗腐蚀能力，能够适应冲压车间内存在少量切削液、润滑油飞溅的工作环境，不会轻易出现锈蚀卡滞的问题。在设计过程中，对两个腔体的壁厚进行了针对性计算，下部动力腔体因为要容纳传动齿轮与叶轮结构，壁厚设置为3.5mm，能够承受内部叶轮转动带来的压力波动，上部介质暂存腔体的壁厚设置为3mm，在满足结构强度要求的前提下尽可能降低组件整体重量，减少安装基座的承重负荷。组件的安装边界经过反复校核，整体高度控制在120mm以内，横向最大尺寸不超过100mm，不会与冲压模具的上下模行程产生干涉，安装位置可选择在冲压设备的立柱侧面或者模具下模座的空余位置，不需要对现有设备结构进行额外改造。流道的设计上，两个腔体之间的连接流道采用了渐扩式结构，介质从下部腔体输送到上部暂存腔时流速逐步降低，减少介质流动带来的冲击噪音，同时流道内壁做了顺滑过渡处理，不存在直角死角，避免介质中的杂质沉积堵塞流道。在实际工况测试中，该组件能够在每分钟30次的冲压节拍下稳定提供0.2MPa压力的润滑介质供给，连续运行8小时无渗漏、无压力波动，能够满足中小型汽车覆盖件冲压生产线的润滑配套需求。针对不同的冲压工序需求，上部腔体的两个接口可根据管路走向调整安装角度，接口根部设置了加厚的加强筋，能够承受管路插拔时的侧向力，不会出现接口断裂的问题。组件底部的法兰安装面做了平面度处理，平面度公差控制在0.05mm以内，安装时不需要额外加装调整垫片即可实现密封贴合，降低了现场安装的调试难度。
