2020规格铝型材配套安装轮廓滑块结构

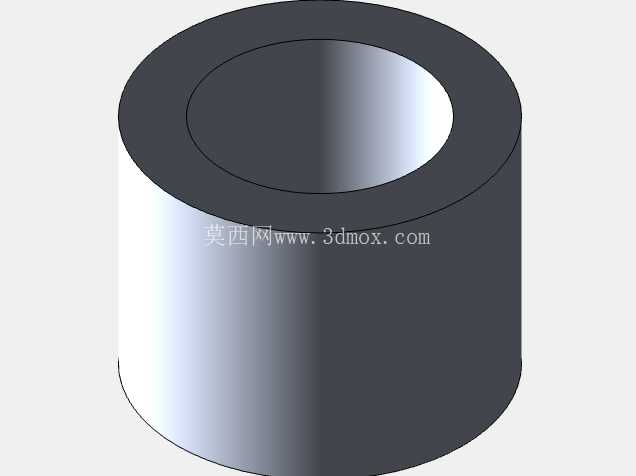

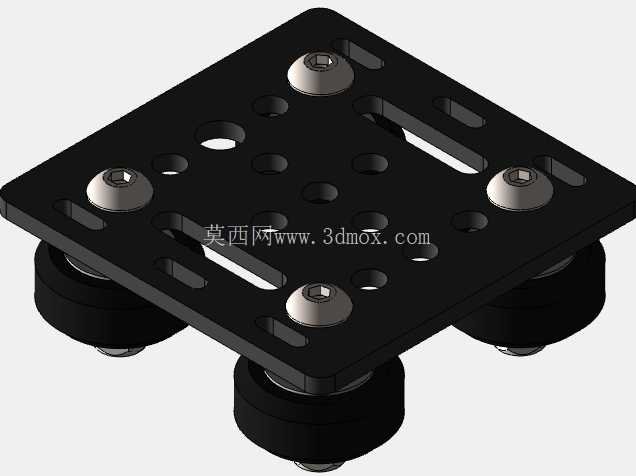

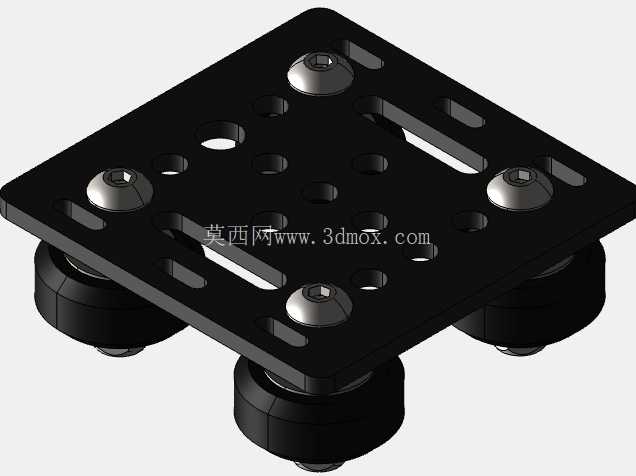

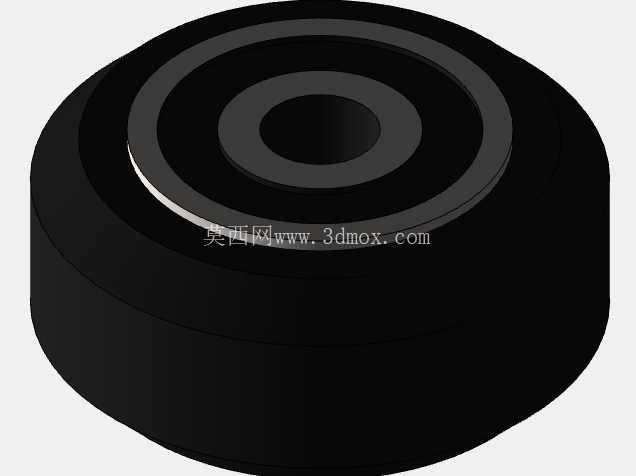

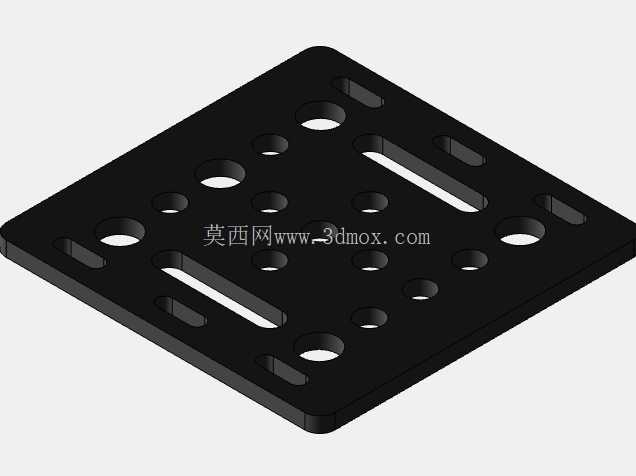

在汽车冲压模具的线体改造、工位辅件加装场景里，这类适配2020规格铝型材的轮廓滑块，是解决工位附件快速移位、精准定位的核心小尺寸连接件，很多一线做模具周边自动化适配的结构工程师，在处理小负载工位的传感器安装架、小型导向挡块、轻量工件托板的滑动调节需求时，都会优先选用这类成熟的滑块结构，不用单独开模定制滑动连接座，能大幅缩短现场改造成本与调试周期。从实际使用场景来看，这类滑块主要适配截面边长20mm的欧标或国标工业铝型材，安装边界完全贴合20系列铝型材的槽口尺寸，不需要额外对型材做二次铣削加工，直接卡入型材槽内即可完成预装，配合板件上的沉头安装孔，用内六角圆柱头螺钉就能把需要滑动调节的功能板件牢牢锁固在滑块上，锁固后不会出现滑动间隙，调节时松开螺钉即可沿型材长度方向顺畅滑移，到位后直接锁死就能完成位置固定，完全能满足冲压模具周边小负载辅件的位置调节需求，比如冲压工位的工件到位检测传感器支架、废料导流挡板的位置微调、小型气动吹嘴的安装固定，都能靠这类滑块实现无打孔快速调节，避免在铝型材上反复钻孔破坏型材结构强度。从设计思路上看，这款滑块采用了四轮偏心调节的结构形式，四个内嵌的滚轮采用耐磨工程塑料材质，既能降低滑动时的摩擦阻力，又能避免金属滚轮直接接触铝型材槽道造成的槽口磨损、铝屑脱落问题，滚轮的安装轴带有偏心调节余量，装配时可以通过转动偏心轴调整滚轮与型材槽道的配合间隙，既不会因为间隙过大出现滑块晃动、板件倾斜的问题，也不会因为间隙过小导致滑动卡滞、调节费力的情况。滑块的主体安装板采用高强度铝合金板材加工，表面做黑色阳极氧化处理，既能提升板材的表面硬度与耐磨性能，也能避免车间内的冲压油污、切削液附着造成的板材腐蚀，延长组件的实际使用寿命。安装板上的孔位做了分区设计，四个角的沉头孔对应滑块滚轮组件的锁固位置，板面上分布的多个通孔与长圆孔，一方面是为了适配不同规格的安装板件连接需求，不用额外在安装板上配钻连接孔，另一方面长圆孔的设计也能给连接螺钉提供一定的位置调节余量，降低安装时的孔位对位精度要求，哪怕现场安装时板件孔位存在小范围偏差，也能顺利完成装配，不会出现孔位对不上无法安装的问题。从尺寸边界来看，这款滑块的整体安装面尺寸完全匹配2020铝型材的截面宽度，安装后不会超出型材的外轮廓边界，不会和型材周边安装的其他辅件产生运动干涉，滑块整体厚度控制在合理范围内，安装后板件与型材表面的间隙极小，不会因为悬臂过长导致安装板件受力后出现翘曲变形，哪怕在板件上安装0.5kg以内的小型气动元件或者检测传感器，也能保持足够的结构刚性，不会因为冲压设备的连续振动出现位置偏移、螺钉松动的问题。在实际模具维护场景中，这类滑块的维护成本极低，滚轮磨损后只需要拆下对应的安装螺钉就能单独更换滚轮组件，不需要整体更换整个滑块座，日常使用时只需要定期清理铝型材槽道内堆积的冲压废料屑、油污，就能保持滑块的顺畅滑动，不需要额外添加润滑脂，避免润滑脂粘附冲压铁屑造成滑动卡滞。很多工程师在做冲压模具的快速换模改造、工位柔性化调整时，都会优先选用这类标准化的滑块组件，相比自己设计加工的一体式滑动座，这类标准化组件的配合精度更高，装配难度更低，而且配件通用性强，后期维护更换不需要单独测绘加工，能大幅降低设备的后期维护成本。在结构细节处理上，滑块安装板的所有棱边都做了倒角处理，避免安装时锋利的棱边划伤操作人员，也不会在滑动过程中刮伤铝型材的表面氧化层，滚轮的端面做了圆弧过渡，卡入型材槽道时不需要刻意对准，稍微施加压力就能顺利卡入，降低现场装配的操作难度。针对冲压车间的多粉尘、多油污的使用环境，这款滑块的滚轮采用密封式结构，内部的轴承不会直接暴露在车间环境中，避免冲压铁屑、粉尘进入轴承内部造成轴承卡滞、磨损加快的问题，能适应车间内的恶劣使用环境，不需要频繁拆洗维护。
