汽车冲压件L型多孔连接托架结构

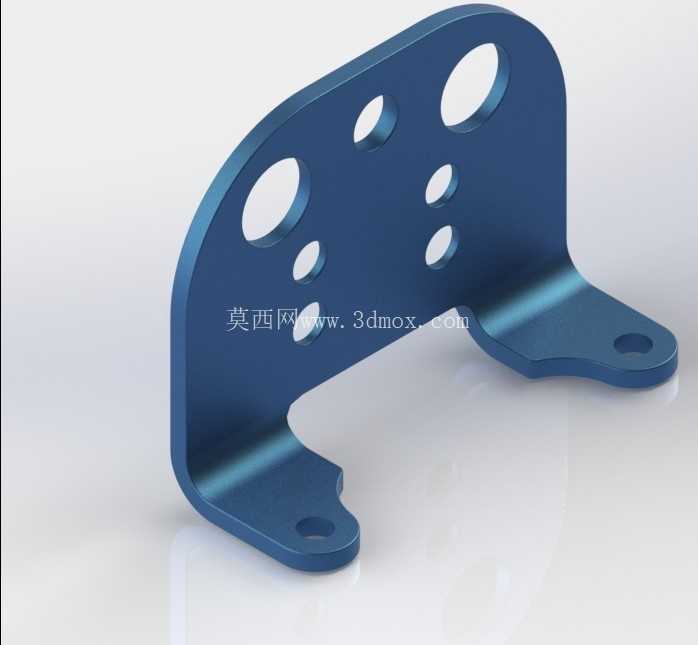

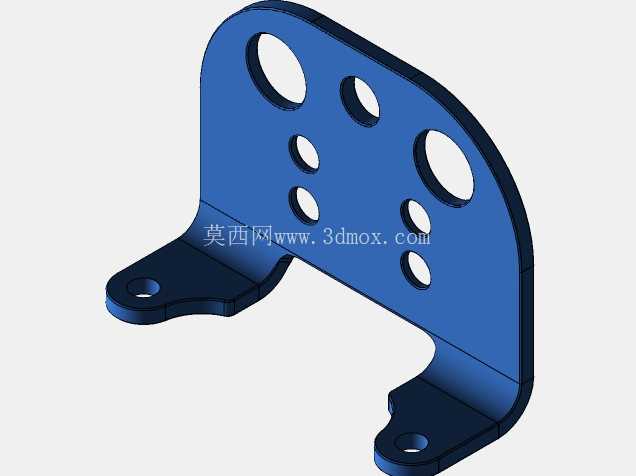

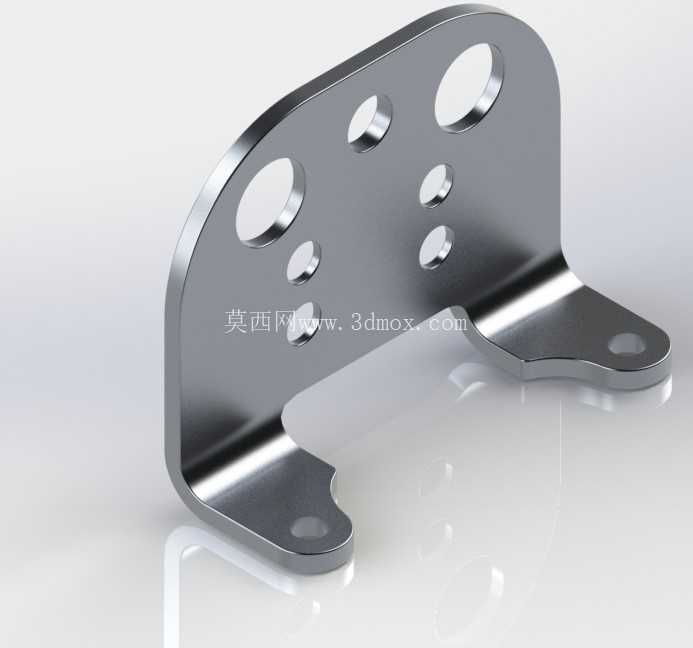

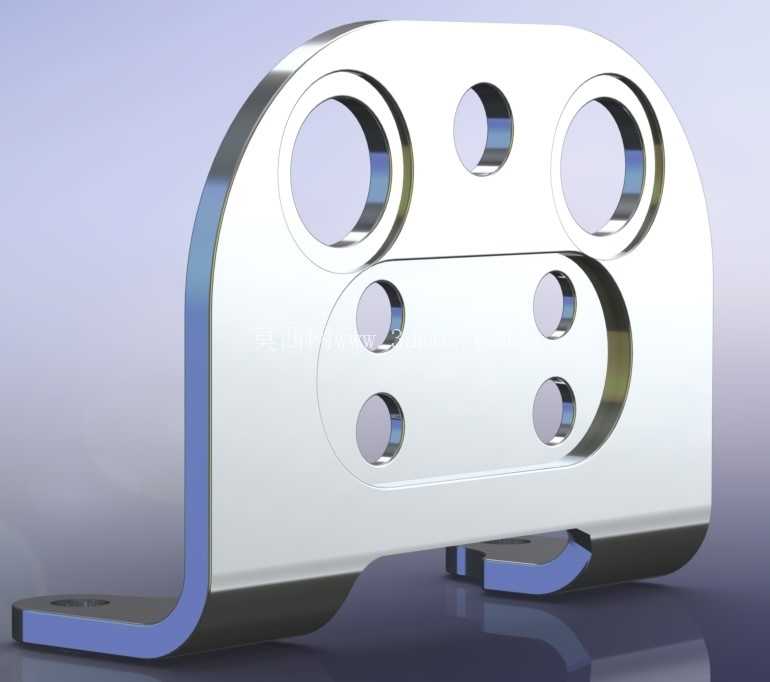

这款L型多孔连接托架，是汽车冲压模具配套的核心承载定位构件，日常在汽车覆盖件冲压生产线的模具工位中承担侧部支撑、部件定位与载荷传递的作用，区别于普通平板式支架，其弯折成型的L型结构可以同时适配垂直与水平两个方向的安装面，无需额外加装转接角件就能完成模具侧部附件的固定，大幅减少冲压模具装配时的零件数量与累计装配误差。从实际工况适配来看，该托架的安装边界完全匹配常见中型汽车冲压模具的侧装空间，垂直安装边的厚度经过冲压折弯强度校核，能够承受连续冲压作业时的周期性振动载荷，不会出现长期使用后的形变偏移；水平承载边的底部做了局部让位缺口，刚好可以避开模具底座上的凸起定位销与油路排布空间，安装时不需要对模具基体做额外的铣削让位，直接通过对应孔位锁付即可完成固定，适配性极强。设计阶段优先考虑了冲压加工的工艺可行性，整体外轮廓除了安装侧的圆弧过渡边之外，其余直边均采用冲压冲裁一次成型，两个大直径主定位孔的孔位同轴度公差控制在0.02mm以内，既可以穿入定位销完成托架自身在模具上的精准定位，也可以作为上部附属构件的旋转铰接支点使用；中间区域排布的两组对称小圆孔为安装固定孔，孔间距严格遵循汽车冲压模具的通用安装孔距标准，能够兼容市面上多数标准规格的传感器、导料板、侧挡块等模具附件的安装需求，不需要重新配钻孔位。上部居中位置的单独小圆孔为工艺定位孔，主要在托架自身冲压加工过程中作为带料送进的定位基准，保证连续冲压时各孔位与外形的位置精度，避免批量生产时出现孔位偏移的不良品。托架的弯折处做了圆角过渡处理，既可以消除冲压折弯时的应力集中问题，避免折弯处出现裂纹，也能减少安装时锐角对操作人员的划伤风险，同时弯折圆角的半径匹配标准冲压模具的折弯凹模R角，不需要定制特殊折弯刀具就能完成加工，有效降低零件的加工成本。从载荷传递路径来看，上部两个大孔承受的垂直载荷会顺着L型的垂直边均匀传递到模具安装基体上，中间区域的固定孔承受的水平侧向载荷则通过水平边的贴合面分散到接触区域，不会出现局部应力集中导致的孔位变形，完全能够满足高速冲压生产线每分钟15-20次冲次的连续作业强度，不会因为长期振动出现固定螺栓松动的问题。实际装配过程中，该托架的安装面平面度经过校平处理，与模具基体的贴合间隙可以控制在0.05mm以内，锁付螺栓后不会出现翘曲变形，保证上部安装的附件位置精度稳定，不会因为托架形变导致导料偏移或者传感器检测位置失准，影响冲压件的成型精度。另外，托架外露的边缘都做了去毛刺处理，没有尖锐的冲裁毛边，装配和后期维护拆卸时不会刮伤操作人员或者损坏相邻的模具管路、线路，细节处理完全符合汽车冲压模具的安全设计规范。
